跟我学:奥的斯电梯门区故障的排除

  • A+
所属分类:故障分析

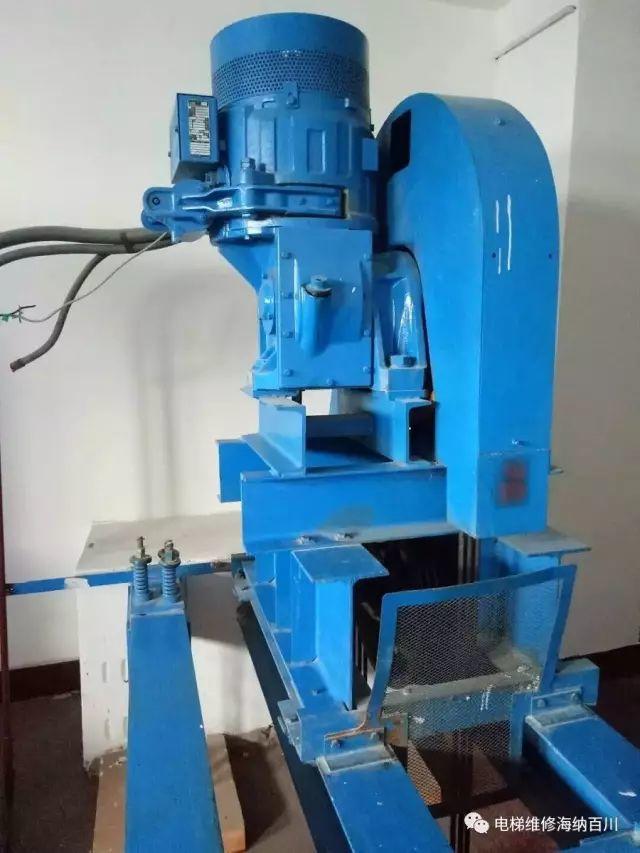

OTIS3100电梯 13VTR曳引机+LCB2主板+OVF20变频器+DO2000门机变频器





电梯到预选楼层开门到位后即马上关门且力度颇大,同时消号,层显— —随即向基站寻址后正常。故障发生的频率不固定,楼层位置不固定,出故障时的运行方向不固定。



跟我学:奥的斯电梯门区故障的排除

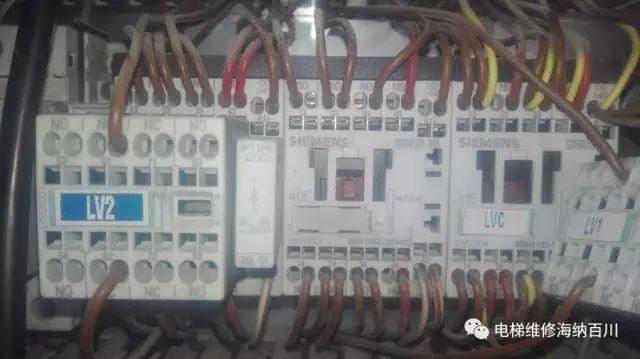

LCB2板报0210和0216,驱动报LV门区丢失。此系统门区信号由轿顶的光电传感器1LV和2LV控制来控制柜的门区继电器,通过门区继电器的常开点分别给LCB2和OVF20送达两对检测信号。



跟我学:奥的斯电梯门区故障的排除

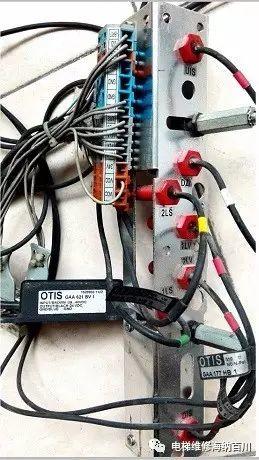

检查门区继电器的触点和接线以及主板和变频器的信号输入,过门区时均有大小写变化并且信号电压也有规律变化,在轿顶走慢车逐层检查井道钢带夹未发现有磨损,门区磁条与门区传感器的相对位置也并未有偏差,应该不存在正常运行时由于晃动产生的丢信号的可能。



跟我学:奥的斯电梯门区故障的排除



那么接下来的工作就是检查轿顶门区传感器的实际工作状态,模拟当传感器不正常工作时会有什么现象发生。



在轿内留一人选层运行,另一人在轿顶,当电梯运行至门区停车开门时,将门区信号线从端子上摘掉,随即开着的门会快速的向反方向运行直至关门到位并且发出很大的关门撞击力。同时内选消号,层显显示— —向下端站寻址后正常。反复摘线试验均出现同样的现象。



看来问题的原因找到了,但是,失传感器本身的故障还是30V/DC供电故障,或是传感器输出信号线瞬间断开所致。



从出现的故障现象和图纸接线可以得出结论:首先,出现故障的位置不固定。其次,轿顶传感器和检修信号以及门机信号是同一个DC30V电源,出故障时只报门区故障。因此,只考虑轿顶传感器本身故障,更换新的门区传感器后在未出现过上述故障现象。
