巨人通力电梯GPS30K自学习详细操作(多图)

  • A+
所属分类:调试说明

巨人通力GPS30K电梯的自学习包括井道楼层位置自学习、换速自学习、主机电流自学习和编码器原点自学习等。

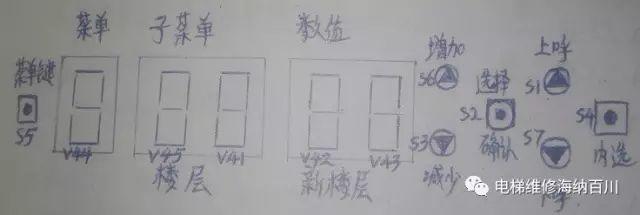

在做自学习之前必须知道键盘区的按键布局及作用(如下图),在上一节已经介绍。本节主要介绍井道楼层数据自学习和换速自学习的方法。



巨人通力电梯GPS30K自学习详细操作(多图)



在做自学习前需要清除井道自学习数据,进6-16将0变为4即清除原井道数据。

巨人通力电梯GPS30K自学习详细操作(多图)

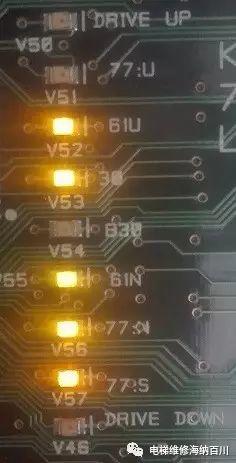

井道数据自学习5-2-1:首先将电梯置于机房紧急电动运行(检修)状态,关闭门机和外呼。将电梯检修开至下端站平层位置,应使主板上的61U、30(B30)、61N、77N、77S均点亮。

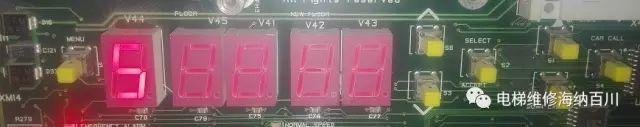

先将主板键盘锁解开,然后连续按S5键至数码主菜单显示5(如下图)

巨人通力电梯GPS30K自学习详细操作(多图)

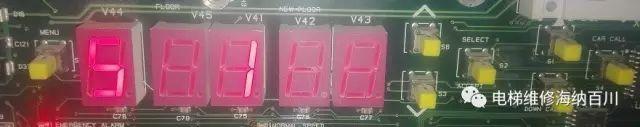

按S2确认键确认后,主板子菜单显示区显示1(如下图)

巨人通力电梯GPS30K自学习详细操作(多图)

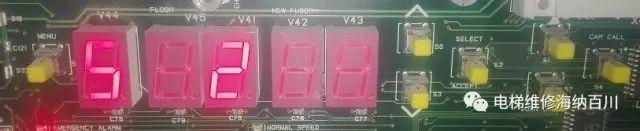

按S6增加键一下,此时主板子菜单显示区显示2(如下图)

巨人通力电梯GPS30K自学习详细操作(多图)

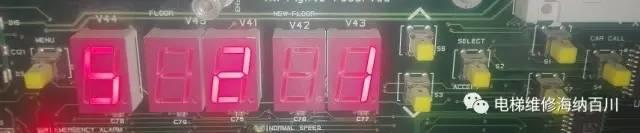

按S2确认键确认后,主板显示5- 2- 1(如下图)此时即进入井道楼层数据自学习界面。巨人通力电梯GPS30K自学习详细操作(多图)

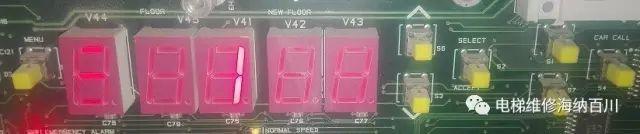

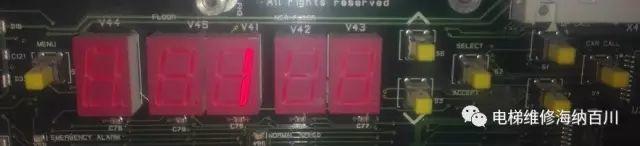

按S2确认键确认后,将机房紧急电动运行(检修)开关转至正常。电梯会自动以检修速度上行至顶层,此时主板数码区显示三—1(如下图)过一层楼,楼层数顺次递增。巨人通力电梯GPS30K自学习详细操作(多图)



运行至顶层后显示顶层楼层数,主板数码区显示CPU40重启,断电送电井道楼层数据自学习结束。



接下来须要做换速自学习5-5-1:



先将电梯检修开至下端站平层位置,应使主板上的61U、30(B30)、61N、77N、77S均点亮。然后连续按S5键至数码主菜单显示5(如下图)

巨人通力电梯GPS30K自学习详细操作(多图)



按S2确认键确认后,主板子菜单显示区显示1,按S6增加键一下,此时主板子菜单显示区显示5(如下图)

巨人通力电梯GPS30K自学习详细操作(多图)

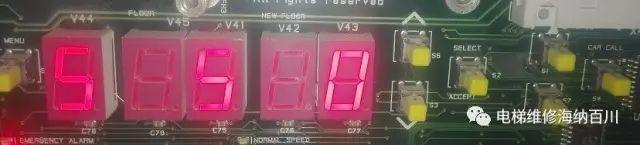

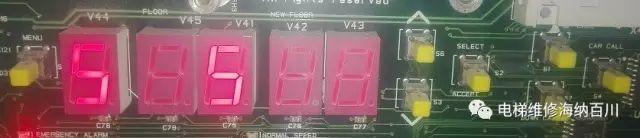

按S2确认键确认后,主板显示区显示5- 5- 0(如下图)

巨人通力电梯GPS30K自学习详细操作(多图)

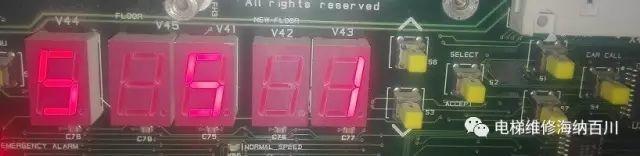

按S6增加键一下,主板显示区显示5-5-1(如下图)

巨人通力电梯GPS30K自学习详细操作(多图)

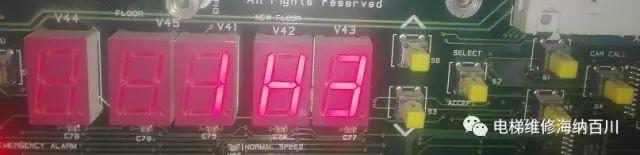

此时已进入换速自学习界面,按S2确认键确认后,主板显示区显示1H3(如下图)

巨人通力电梯GPS30K自学习详细操作(多图)

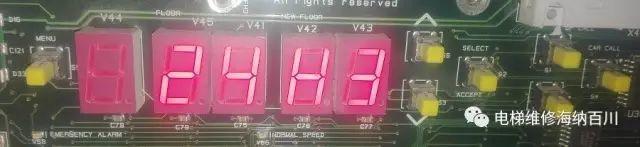

将机房紧急电动运行(检修)开关转至正常后,电梯会向上运行至上端站显示端站层数。如果是24个门区则显示24HS(如下图)

巨人通力电梯GPS30K自学习详细操作(多图)



随后电梯下行至下端站,显示下端站楼层数(如下图),并且主板上的61U、30(B30)、61N、77N、77S均点亮。至此换速自学习结束须断电重启。

巨人通力电梯GPS30K自学习详细操作(多图)



每次做完5-5-1后须做平层调整5-6-1
