奥的斯OMU参数升级备份与下载操作使用说明

GECB主板软件升级

直接将服务器插到GECB主板上进行操作，无机房可以插在外控制柜SPBC上操作。

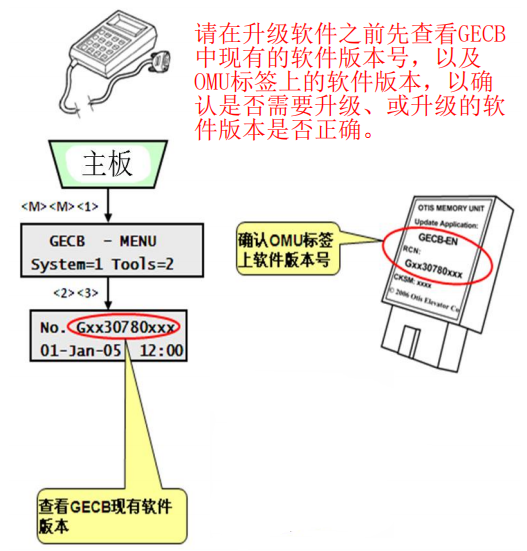

步骤一

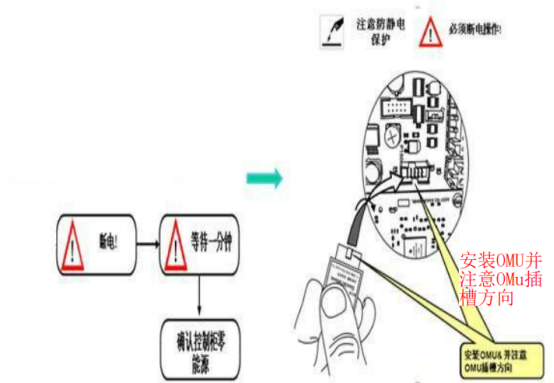

步骤二

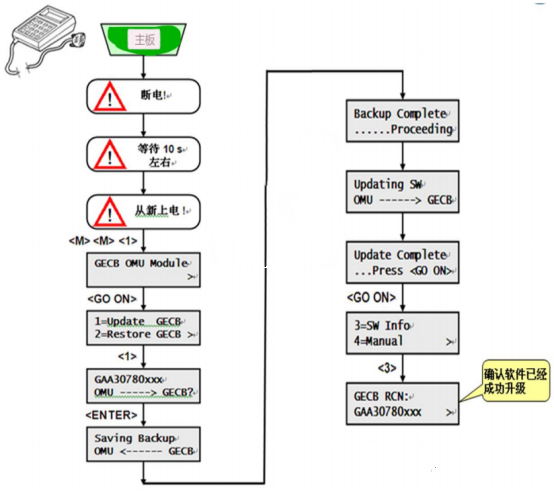

步骤三

注:以上为主板的升级过程，详细步骤

1、关闭电梯总开关并且执行锁闭，遵守标准操作控制柜。

2、将OMU插到GECB-AP板的P150接口上。

3、合上电梯的总开关。

4、按照如下步骤操作奥的斯服务器，备份软件和参数“GECB OMU Module”→“4=Manual”→“1=Manual Backup”→“1=GECB SW”&“2=E2PCFG Data”。

5、关闭电梯总开关并且执行锁闭。

6、去下OMU并更换控制柜的GECB-AP 板，OUM插到新的GECB-AP板的P150接口上。

7、合上电梯的总开关。

8、按照如下步骤操作奥的斯服务器，恢复软件和参数“GECB OMU Module”→“4=Manual”→“3=Manual Restore”→“1=GECB SW”&“2=E2PCFG Data。

一、参数备份

将好的芯片的济数备份之后，下载到新心芯片上电梯恢复正常运行。

奥斯的参数备分与下载是通过OMU操作的：

参数备份之前需要电梯检修状态下，之后断电将OMU插到主板P150接口上送电然后按GOON后按M4-1-2ENTER键后GOON结束备份。

二、参数下载

将新的芯片装到故障电梯上前提是电梯在检修状态要断电插上GOON后送电，后按GOON后按M4-2-3ENTER键后GOON结束参数下载或者GOON后按422提示350LoadEYY,OMUDataInval时按423。
