杭州西子奥的斯OH5000,系统由LCB2主控板+LPB2逻辑处理板+西威变频器+XRDS门机



西子奥的斯电梯OH5000自学习及平层调整

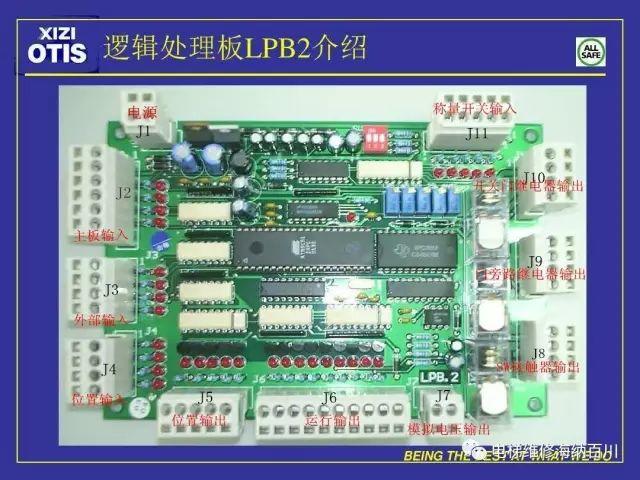

LPB2端口定义:

J1:  电源

J1-1: DC24V

 J1-2: GND



              1.0m/s        1.75m/s

J2:输入信号(LCB2 → LPB2

J2-1:         AC 24V         AC 24V

J2-2:           U             V1

J2-3:           D             V2

J2-4:           T             V3

J2-5:           G             V4

J2-6:          DO            DO



J3:输入信号(外部 → LPB2

J3-1:          DFC           DFC

J3-2:          INS            INS

J3-3:          SW            SW

           J3-4:          ----             ----



J4: 位置输入信号

J4-1:          /DZ1           /DZ1

J4-2:           ---            /DZ2

J4-3:          /IPU           /IPU

J4-4:          /IPD           /IPD



J5: 位置输出信号(LPB2 → LCB2

J5-1:          TBD           TBD

J5-2:          IPU            IPU

J5-3:          IPD            IPD

J5-4:          DZ2            DZ2

J5-5:          DZ1(for delay)    DZ1(not delay)



J6: 运行输出信号(LPB2 → 变频器)

J6-1:          Enable           Enable

J6-2:          Land             Learn

J6-3:          Fwd              Fwd

J6-4:          Rev              Rev

J6-5:          MS0             NOR

J6-6:          MS1              Stop

J6-7:          ---                ----

J6-8:          ----               DZ2

J6-9:          DZ1              DZ1

J6-10:         COM             COM

J7: 模拟电压输出(LPB2 → 变频器)

J7-1V0

J7-2GND



J8:继电器1接口(用于输出接触器SW的驱动转换)

J8-1:继电器常开触点

J8-2:继电器触点公共端

J8-3:继电器常闭触点

J8-4:继电器线圈正极



J9:继电器2接口(用于门旁路继电器DBP的驱动转换)

J9-1:继电器常开触点

J9-2:继电器触点公共端

J9-3:继电器常闭触点

J9-4:继电器线圈正极



J10:继电器3接口(开关门继电器)

J10-1:继电器常开触点

J10-2:继电器触点公共端

J10-3:继电器常闭触点

J10-4----



J11:称重开关输入接口

J11-1LWS100%

J11-2LNS80%

J11-350L50%

J11-425L25%

J11-5ANSS10%



拨码开关的定义:

速度

拨码开关3

拨码开关2

拨码开关1

说明

1.0m/s

(包括homelift

Off

off

off

ULZJ5-5)输出无延迟

off

on

ULZJ5-5)输出延迟1

on

off

ULZJ5-5)输出延迟2

on

on

ULZJ5-5)输出延迟3

1.75m/s

on

*

off

正常运行

on

启动自学习运行



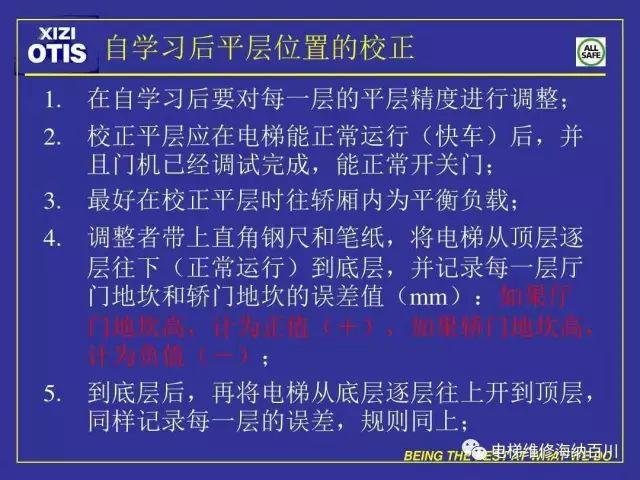

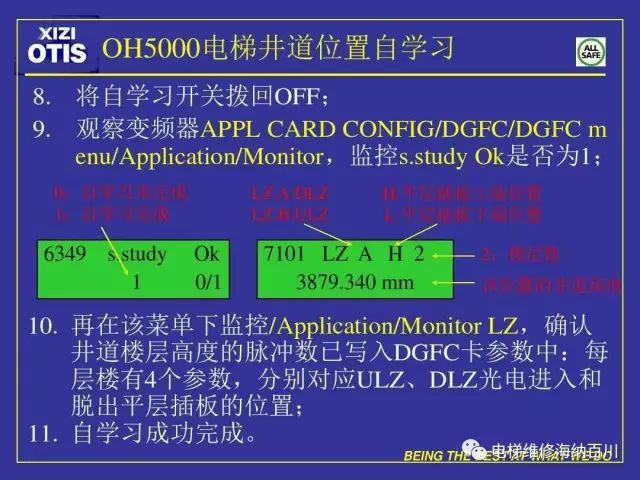

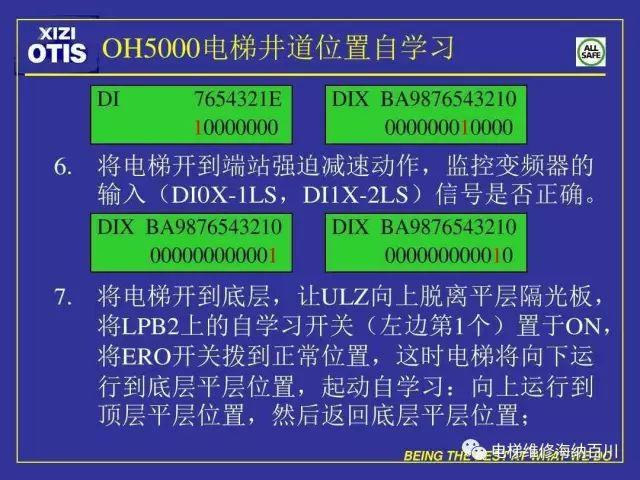

西子奥的斯电梯OH5000自学习及平层调整西子奥的斯电梯OH5000自学习及平层调整

西子奥的斯电梯OH5000自学习及平层调整

西子奥的斯电梯OH5000自学习及平层调整

西子奥的斯电梯OH5000自学习及平层调整
