奥的斯服务器使用之层显修改

  • A+
所属分类:调试说明

奥的斯电梯无论是在检修或调试过程中,都要用到服务器来监测电梯的运行模式、输入和输出信号的状态、呼梯选层的操作、IO地址的变更、参数的修改、服务楼层和层显的设置、故障的查询以及自学习操作等。



服务器的故障查询方法已在前文讲过,下面将楼层显示的变更操作方法分享给大家(以OTIS ACDR1为例)。

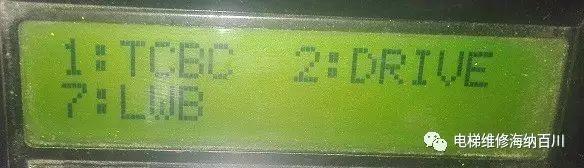

首先将电梯置于检修状态,将服务器插在TCBC板上的服务器插口P3上,服务器自检完成后显示屏将显示主菜单:



1:TCBC(主板)       2:DRIVE(驱动)     7:LWB(称重)

奥的斯服务器使用之层显修改

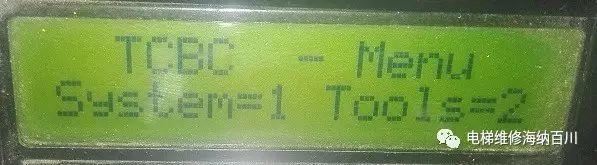

按服务器1号键显示屏显示:

TCBC-MENU>     SYSTEM(系统)=1          TOOIS(工具)=2

奥的斯服务器使用之层显修改

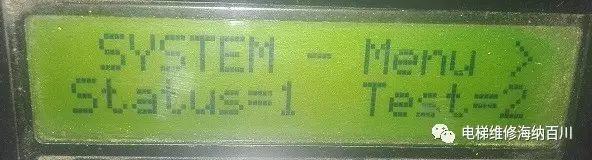

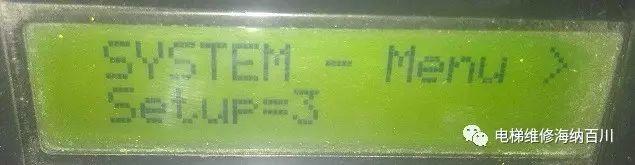

按服务器1号键显示屏显示:SYSTEM-MENU>

STATUS(监测)=1       TEST(检查)=2        SETUP(设置)=3(须按下翻键)

奥的斯服务器使用之层显修改

奥的斯服务器使用之层显修改

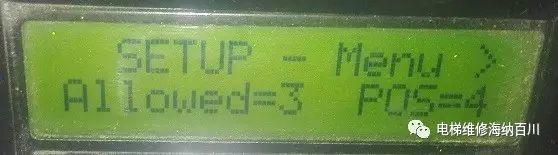

按服务器3号键显示屏显示:  SETUP-MENU>

INSTALL(安装)=1    RSL(IO)=2     ALLOWED(功能)=3(须按下翻键)

POS(显示)=4(须按下翻键)奥的斯服务器使用之层显修改



按服务器4号键显示屏显示如下图:

奥的斯服务器使用之层显修改

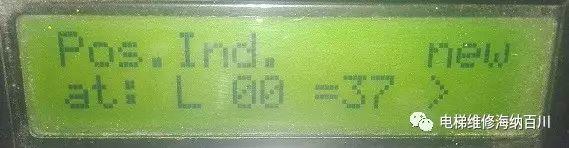

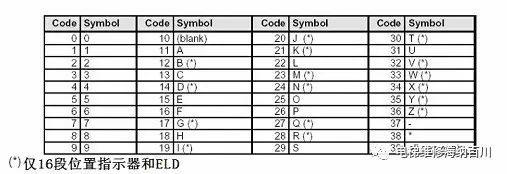

上图中L表示层显左侧(十位)显示,00表示楼层(00为最底层),37表示显示数字的代码,>后面输入新的显示代码。层显代码见后面所附代码表。



如需更改L左侧(十位)显示,则输入需要显示的数字的代码后按确认键即可,按下翻键可查看或修改同一楼层R右侧(个位)显示,方法同左。

奥的斯服务器使用之层显修改

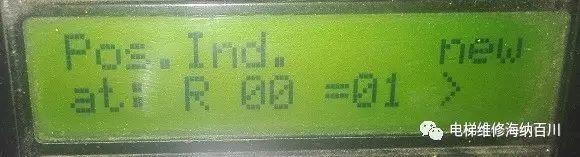

上图中R表示层显右侧(个位)显示,00表示楼层(00为最底层),01表示显示数字的代码,>后面输入新的显示代码。



按下翻键可依次浏览或修改每一层的L/R显示,方法均同上。层显代码见后面所附代码表

奥的斯服务器使用之层显修改

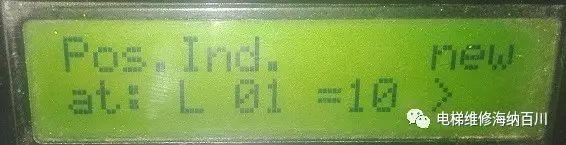

上图中L表示层显左侧(十位)显示,01表示楼层(次底层),10表示显示数字的代码,>后面输入新的显示代码

奥的斯服务器使用之层显修改

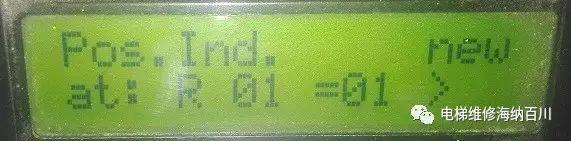

上图中R表示层显右侧(个位)显示,等号前面的01表示楼层(次底层),等号后面的01表示显示数字的代码,>后面输入新的显示代码

奥的斯服务器使用之层显修改
