默纳克3000NEW功能参数bit位设定

  • A+
所属分类:调试说明

默纳克3000NEW一体机控制系统是大家颇为熟悉的电梯控制系统。以其调试简单,操作方便,功能完备,运行稳定,故障率低等优点倍受国内外各大电梯生产厂家及广大电梯工作者所青睐。



本节向大家介绍电梯功能BIT位的设定操作(以并联参数F6-7、8、9为例)。

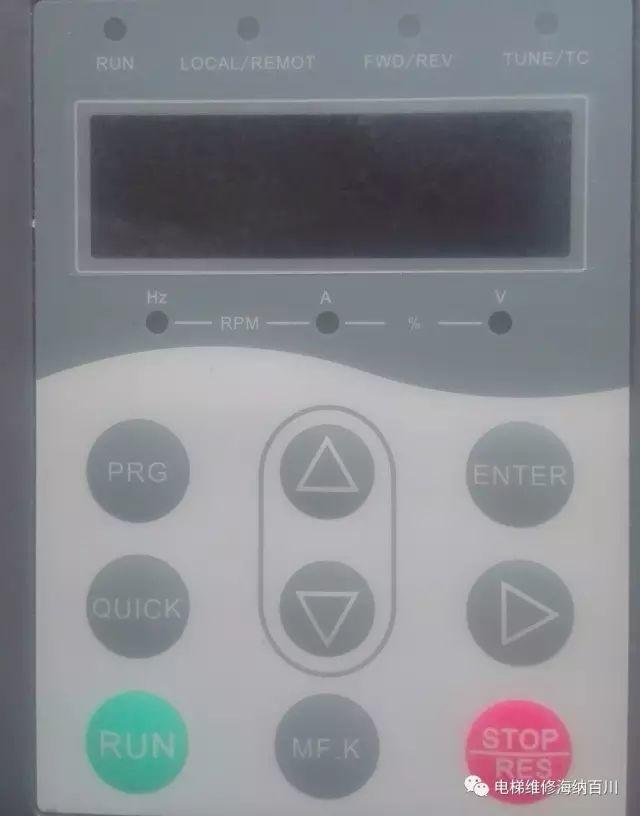

首先熟悉一下手持操作器,如下图:

默纳克3000NEW功能参数bit位设定



显示屏上面的指示灯:

RUN-灯亮时表示控制器处于运转状态;

FWD/REV-运行指示灯,上行时灭,下行时亮;

TUNE/TC-处于电梯调谐状态时灯亮;

操作按键说明:

PRG-编程键:一级菜单的进、出使用;

ENTER-确认键:逐级进入菜单界面以及参数设定的确认;上箭头-增加键:数据和功能码的递增;

下箭头-减少键:数据和功能码的递减;

右箭头-移位键:待机和运行状态时,通过此键可循环选择LED的显示参数;当修改参数时,可选择参数的修改位;

RUN-运行键:在操作面板操作方式下,按此键用于启动运行;

STOP/RES-停止/复位键:在操作面板操作方式下,按此键用于停止运行;故障报警状态时,按此键可复位当前故障;

QUICK-快捷键:进、出快捷菜单的一级菜单;

MF.K-故障隐藏键:按此键可显示或隐藏故障信息,方便查看参数;

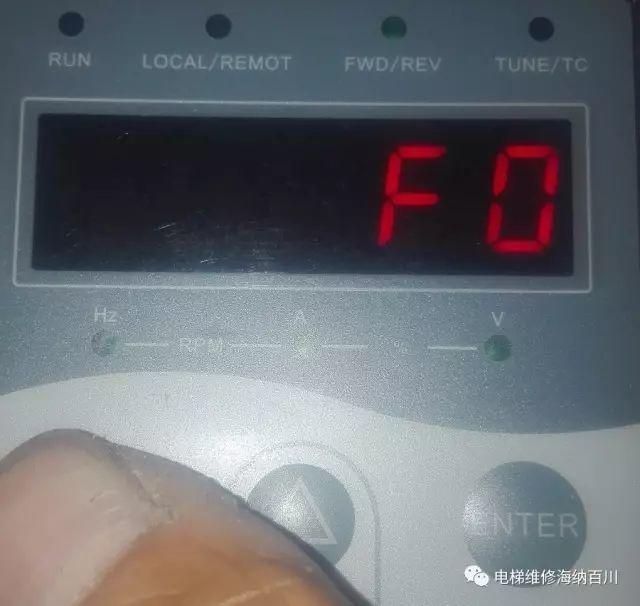

将服务器连接至主板,按PRG键,显示屏显示F0菜单:

默纳克3000NEW功能参数bit位设定

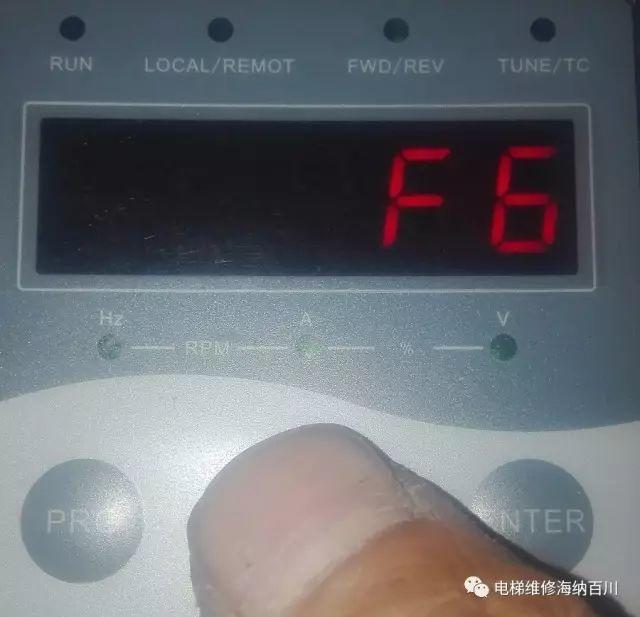

随后每按上箭头一次,主菜单将顺次显示(以参数F6-7、8、9为例)至F6:

默纳克3000NEW功能参数bit位设定

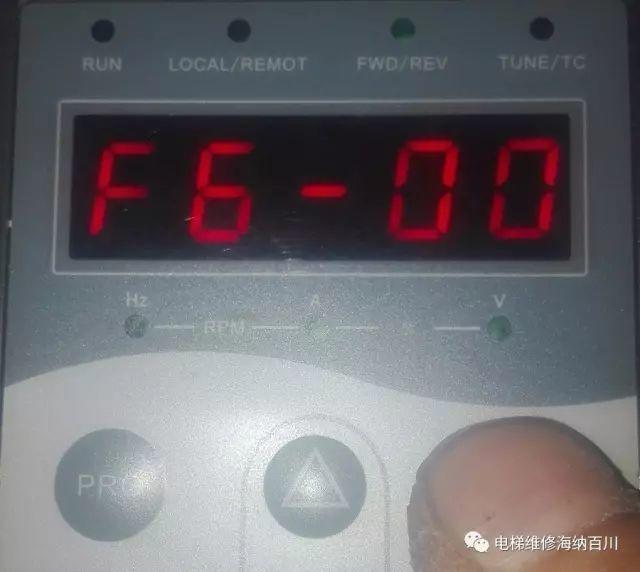

按ENTER键后显示器显示二级菜单:

默纳克3000NEW功能参数bit位设定

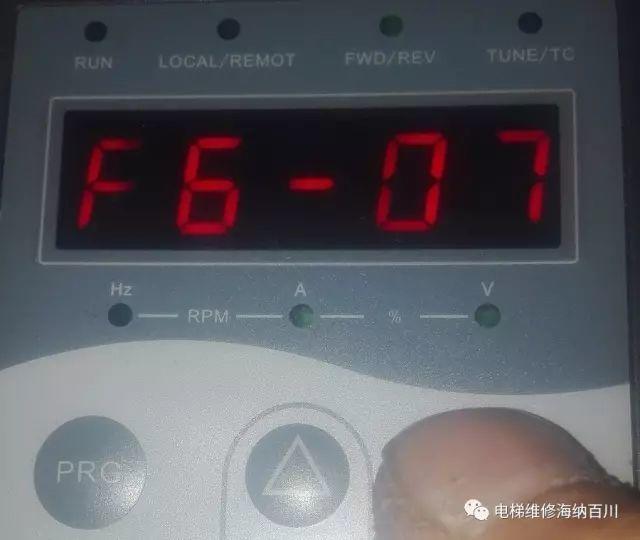

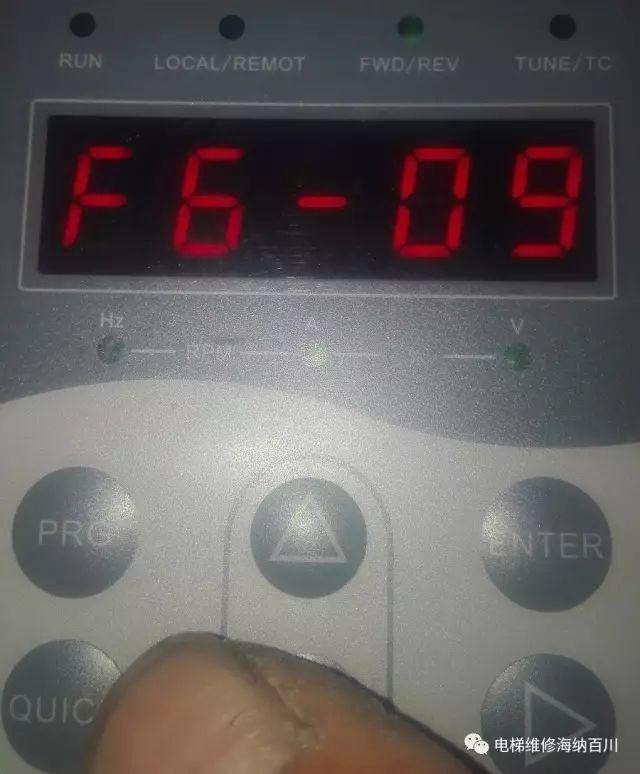

按上/下箭头选择需要查看或修改的二级菜单号:

默纳克3000NEW功能参数bit位设定

默纳克3000NEW功能参数bit位设定

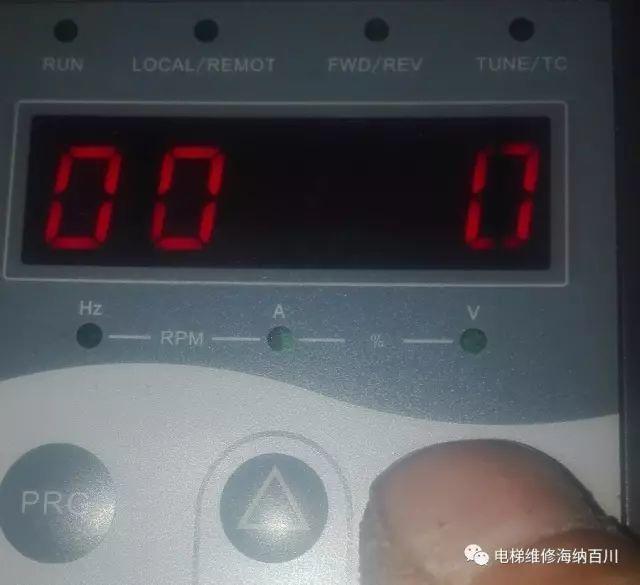

当选至并联功能设置F6-09后,按ENTER键显示屏显示如下:

默纳克3000NEW功能参数bit位设定

左面的两位数码显示表示功能参数的序号(bit位),每项功能的bit位都用一个二进制数表示:bit0--1;bit1--2;bit2--4;bit3--8......



右面的一位数码显示表示某项功能的允许与禁止(允许设1;禁止设0),比如需要开通bit2,则按移位键至左二数码管位置后按上箭头将数变为2,然后按移位键至右侧数码位,按上/下键选择1后,确认后则F6-09的参数显示则为4,其它bit位的设置也同上。(如果多个bit位同时允许,则显示的数即为代表这几个bit位二进制数的和)。



具体的bit位功能说明详见手册F6--09参数
