默纳克NICE3000new慢车快车调试新国标

一、外观介绍

1、变频器盖板下方，R、S、T、接三相电源输入端子，U、V、W、接三相电机。

2、正负端子接直流母线端子,＋和PB接制动电阻37KW以下机型。

二、主板介绍

1、NCIE300O一体机的主板和驱动部分通过SPI通迅进行实时数据传输。

三、安全检查

1、电源没有短路和接地，确保制动电阻接线正确，37KW以下接＋和PB,37KW以上制动单元接＋和-端子，短接＋和PB，由配电箱引进来的三根电源接到R、S、T、端子，U、V、W、接电机，确认无误上电后检查端子24V和COM之间电压应该在24V正负15%以内。

四、参数设置

1、正确设置参数F0组参数，根据控制柜铭牌来设置

F0-00表示控制方式设为1为闭环控制

F0-04额度速度1.75m/s

F0-03运行速度1.75m/s

F0-05额度载重1000kg

2、正确设置F1组参数，根据电机铭牌设置

F1-25表示电机类型设为1为同步机

F1-01电机额度功率KW

F1-02额度电压V

F1-03额度电流A

F1-04额度频率Hz

F1-05额度转速rpm

F3-11设定检修运行速度

F3-25紧急电动运行速度

用的汇通正余编码器F1-00编码器类型设为0，编码器脉冲数为2048PPR，F1-12设为2048PPR，配的PG卡型号是，MCTCPG-E的PG卡，如果用的是海德汉1387的编码器也是配PG-E的PG卡前两个参数设置相同，如果用的是UVW型编码器，PG-D型号PG卡，如果用的是1313绝对型编码器，PG-F型PG卡，如果用是异步机PG-A2型号PG卡。

3、正确设置F5组参数

主板参数定义，主板X1到X24数字输入端子高电平有效由外围供24V端子X25.X26.X27.高压检测点电压为AC110V,Y1到Y6是输出端子这些端子可以自由定义，根据图纸检查对应参数，F5-01到F5-24对应X1到X24端子，如果是常闭信号他的值到常开的基础上加32。

五、慢车调试

1、同步机带载调谐，在调试前确认安全回路门锁，限位开关没有动作，编码器安装成，如果短接了门旁路F5-04默认值是118 先改0调完快车后改为118。

2、将电梯打检修为了保证安全将电梯方到中间位置，F0-01改为1表示距离控制，F1-11自学习方式设成1表示带载调谐，按下确认键出现TUNE然后按住上行或下行按钮开始调谐，电梯通电3到5秒，抱闸打开电梯上行主机旋转两到三圈电梯自动停止TUNE消失显示的是编码器角度175,参数F1-06显示175.0，然后看下F1-8同步机接线方式大多少是0或8，这个操作要重复3次，确保F1-06三次误差在±5度以内，F1-08不变，做三次没有报故障，说明调谐成功，如果在调谐过程中电机猛转一下就停止了跟换电机相序U、V、W、线然后检修试运行观察电梯是否正常运行方向和给定方向是否一致，检修上行电梯上行电机正转，参数F4-03上行增大，下行减小，如果电梯上行给实际轿厢下行给改F2-10将0改1如果是1改0，检修运行检查输出电流是否正常，按住操作器向右的箭头当只有A灯点亮是显示输出电流或看参数FA-18，检修上行此时显示的是输出电流没有挂钢丝绳的时候输出电流大约是0.1A，挂钢丝绳的时候空载上行输出电流大约是F1-03额定的1/3，空载下行输出电流大约是F1-03的2/3。

3、电机调谐完全免角度自学习功能手动/自动

完全免角度自学习功能，系统一体机与永磁同步曳引机。

设置F1-22 的 bit1=1 开通完全免角度自学习功能，然后有以下2 种方式可以实现

1、手动：检修和自学习状态。

2、自动：设置 F1-22 的 bit2=1。

3、手动完全免角度自学习

设置主控板参数 F1-22=2，则断电后再上电后，电梯第一次检修运行时，系统自动进行主机自学习，检修运行曳引机检修运行2圈后，完成主机自学习。

4、安装人员使用方法

工地安装时，在挂钢丝绳之前，安装人员只需对电梯断电再上电，然后检修运行，曳引机转2 圈，即完成主机自学习（注意：必须是断电再上电后，电梯第一次检修运行）。

5、调试人员使用方法

调试人员只需对电梯断电再上电，然后检修运行，曳引机转2 圈，即完成主机自学习（注意：必须是断电再上电后，电梯第一次检修运行）。

6、自动完全免角度自学习

设置主控板参数F1-22=6（Bit1=1、Bit2=1），则开通自动完全免角度自学习功能。

（1）电梯断电后再上电，电梯自动运行时，将自动进行完全免角度自学习。

（2）电梯没有成功学习到同步机初始角度等，再次自动运行时，将自动进行完全免角度自学习。

此功能可以有效地应对同步机初始角度错误导致飞车等情况。

六、快车调试

1、井道自学习前确认井道安全，井道无人，确认井道内开关动作正常，开关包括极限限位强迫减速开关平层感应器然后确认平层信号动作正常X1.X3接的是平层信号在非平层区X1.X3不亮灯，检修下行到平层区X1.X3灯亮，此时上行平层信号是常开F5-1是1.F5-3是2,根据隔磁板块数的数量设置F6-00最高层楼，F6-01最底层设为1 检修下行，下行到下限位动作主板报E44故障，确认F4-01当前楼层设为1，F1-11设为3启动井道自学习按下确认键，如果电梯下行检查F2-10参数如果是0改1,如果是1改0如果还是不行看下主板上下行信号线，如果信号线接错对换下，上下行信号线，重新启动井道自学习，电梯会以检修速度F3-11的默认值0.25m/s的速度到顶楼没有报故障自学习完成，如果到顶楼报E45说明上换速开关安装距离不够，调整后重新自学习。

七、快车运行

1、轿顶板介绍设置，CN1和CN2是通讯端子，CAN通讯接的主板，MOD通讯接的轿厢显示板,CN6端子用于模似量称重，CN3是信号输入端子，CN4是开关门信号和到站钟信号输出端子，CN7和CN8接的是轿厢内呼板，CN7接前门，CN8接后门和残障盘，CN5是轿厢照明和风扇控制输出

2、轿顶板的两个指示灯，CAN灯闪烁RESE不亮，表示轿顶板与主板通讯正常，如果CAN灯常亮ERSE闪烁表示通讯中断。

3、按照图纸确认轿顶接线正确，到机房确认轿顶板相关参数F5-25用于设置轿顶板X1到X8端子的输入类型按下确认键显示320为十进制数，按向上的箭头进入左边两位代表Bit位00表示Bit0对应端子X1，右边一位为常开常闭信号，0是常闭1是常开，举例X3接的是前门开门到位信号，如果接线接的是是常开信号，按向上的箭头调到Bit2位然后按向右的箭头，将这一位改成1按确认键保存，然后按PRG键退出，以上是F5-25的默认值，看下轿顶板X1到X8的指示灯的状态，可以通过指示灯的亮灭来判断门光幕，前后门开关门到位信号的常开常闭信号，根据X1.X3.X5.接的是前面信号，X2.X4.X6.接的是后门信号，光幕没有动作时X1灯亮，动作后灭说明光幕位常闭信号，把门放到半间位置X3.X5.指示灯亮，说明开关门到位信号是常闭点，确认下开门到位时X3灭，关门到位时X5灭，说明为常闭信号。

八、门机功能确认

1、根据现场图纸将门机线路接好，确认能开关门。

2、通过轿顶板的B1.B2.BM.来测试开关门是否正常，短接B1和BM门机开门，短接B2和BM关门，说明开关门接线确认。

九、井道自学习完成后门机开关正常

1、通过F7组参数测试电梯运行

2、F7-00内呼登记，F7-01外呼上登记，F7-02外呼下登记，F7-03随机运行数，F7-04禁止外呼，F7-05禁止开门，F7-6禁止超载，F7-06限位无效。

十、外呼设置

1、外呼板地址要和隔磁板一一对应，以就是从下往上数有几块隔磁板就，外呼地址就是成几，有的大楼一楼会比较高，会在一楼二之间加装一个隔磁板，如果没有地下楼层，你么二楼的外呼地址就要设成3，外呼板地址设置完成后都能使用，

2、HOP11、HOP12 外呼板地址码设置

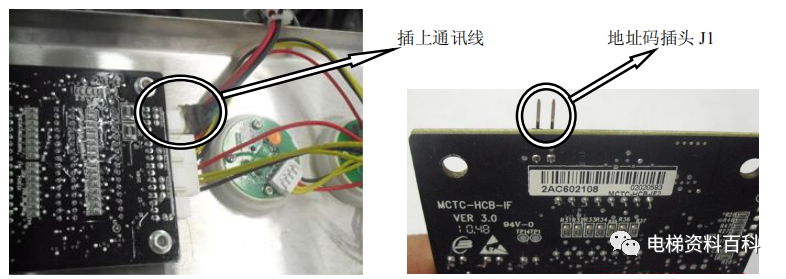

（1）外呼通讯线、上行按钮线、下行按钮线插入对应的接头（观察外呼板，线路正确时外呼板显示电梯当前所在的楼层，按上行、下行按钮，按钮灯能点亮）。

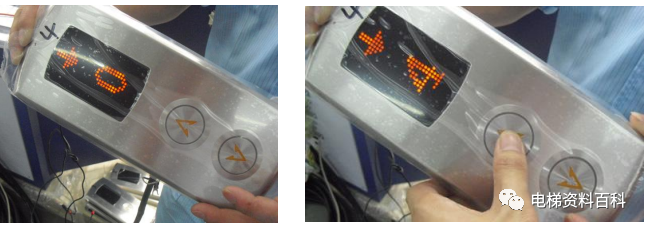

（2）短接外呼板地址码插头 J1，显示当前地址码；然后多次按下上行按钮或者下行按钮，修改地址码如下图所示，通过上行按钮把地址码从“0”设为“4”：

（3）取消短接地址码插头 J1，地址码闪烁三次后，改为显示当前楼层，此时按呼梯按钮能正常呼梯，则设置成功。

3、参数F5-32查看外呼板和主板通讯状态，只安装了2块外呼板，F5-32这一位有2个段码常亮，说明所接的外呼板全部通讯正常，如果在本层能正常开关门，轿内指令能正常使用，其他楼层都能登记的上但是不能响应，有可能是满载信号，独立运行信号，直驶信号。

2、层楼显示通过FE组参数来设置，FE-01改为1901表示轿厢位置在一楼显示1，如果电梯在负一楼要显示负一，设置FE-01改成1801,18表示前一位显示负号确认外呼板显示负一，三位显示的设置方法，例如轿厢在18楼要显示17A，设置FE-18改为0710，设置FE-52改为1801,即外呼地址为18的外呼板高位显示1，确认现在显示17A。

十一、最后测试消防功能，锁梯功能，UCMP测试功能

主板F8改7，制动力检测主板F8改8，完成调试。
