NICE3000B安全回路与门锁回路:

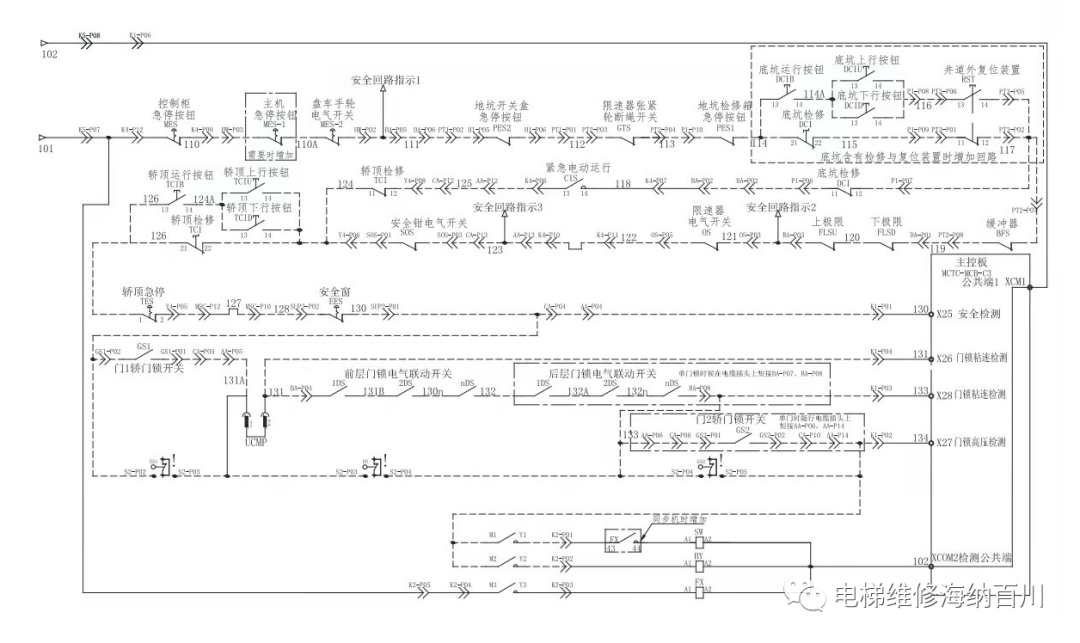

NICE3000B系列电梯一体化控制柜为电梯系统设计的安全回路原理图见后文

其中主控板为控制器上主板,该控制器设计了四个高压检测点(X25、X26、X27、X28)分别用作安全检测、门锁粘连检测、门锁检测和门锁粘连检测。在接口板内部增加安全回路3个高压检测地按,用于指示电梯控制柜安全回路、井道底坑安全回路和机房内安全回路的通断状态,用于现场方面的定位电梯安全回路故障;安全回路有控制柜内变压器供电,标准电压为110V/AC。当出现以下几种情况是。安全回路断开。

1、柜内急停开关动作时;

2、电梯系统的安全部件电器开关断开时。

3、电梯在启动时,当且仅四个高压电输入正常,即:安全回路、门锁回路均正常时,电梯才可以正常运行。



检修与紧急电动运行回路:

1、紧急电动参数说明

F5-04---X4功能选择---118 门锁旁路常闭输入

F5-09---X9功能选择---116 紧急电动常闭输入

F5-10---X10功能选择---09 紧急电动上行常开输入

F5-11---X11功能选择---10 紧急电动下行常开输入



原理图:

NICE3000B系统电梯一体化控制柜为电梯系统设计的检修回路原理图如下所示;

默纳克NICE3000B系统安全、检修及门旁路简介

用户操作控制柜紧急电动运行旋钮开关使电梯进入紧急电动运行状态,或轿顶检修旋钮使电梯进入检修状态。操作轿顶检修旋钮开关以后轿顶板X12检修信号有效,同时检修开关断开安全回路,只有操作检修共同按钮和方向按钮的时候,接通安全回路,检修运行使轿厢移动;同理机房紧急电动运行开关动作以后只允许机房紧急电动上行/下行按钮移动轿厢,轿顶检修通过断开安全回路保证轿顶检修优先级高于机房紧急电动运行。

门旁路回路:

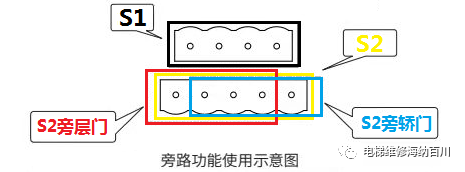

对应控制柜门锁旁路功能的要求,特别在接口板回路中增加门锁旁路的插头插件组合。见门锁旁路原理图。

旁路功能操作步骤说明:

1、旁路装置状态说明见下表

端子定义S1 ON                       S1 OFF
S2 ONS2 OFFS2左端OFFS2右端OFF
输入点信号状态X4/X9亮                       X4/X9灭
对应功能状态正常/自动强制紧急电动旁路层门锁旁路轿门锁
对应图示状态

默纳克NICE3000B系统安全、检修及门旁路简介



默纳克NICE3000B系统安全、检修及门旁路简介



默纳克NICE3000B系统安全、检修及门旁路简介

默纳克NICE3000B系统安全、检修及门旁路简介

对应功能状态:正常、强制紧急电动、旁路层门触点、旁路轿门触点。

注:有端子接线时为ON,端子拔下时为OFF。

2、旁路装置操作说明:
1)旁路插头从S1拔出,电梯进入强制紧急电动且旁路状态,插入S2对应位置(参考旁路装置状态说明)时,层门锁回路或轿门锁回路被短接,只允许关门到位状态下紧急电动或检修运行,运行过程中声光报警装置动作。
2)操作结束后,将旁路插头插回到S1位置,电梯恢复正常状态。

默纳克NICE3000B系统安全、检修及门旁路简介

默纳克NICE3000B系统安全、检修及门旁路简介
