一毫米的距离,电梯维修了8个小时…

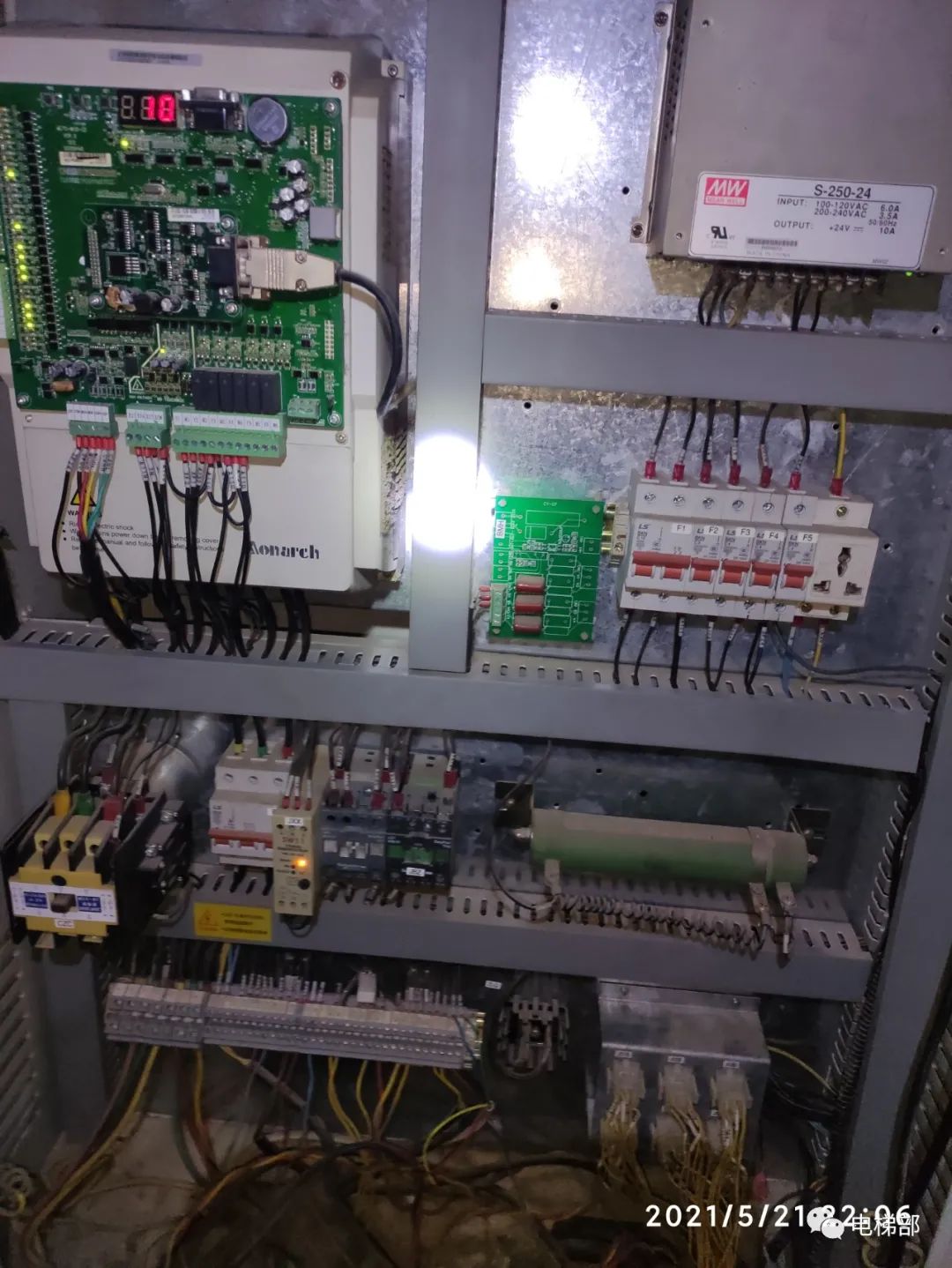

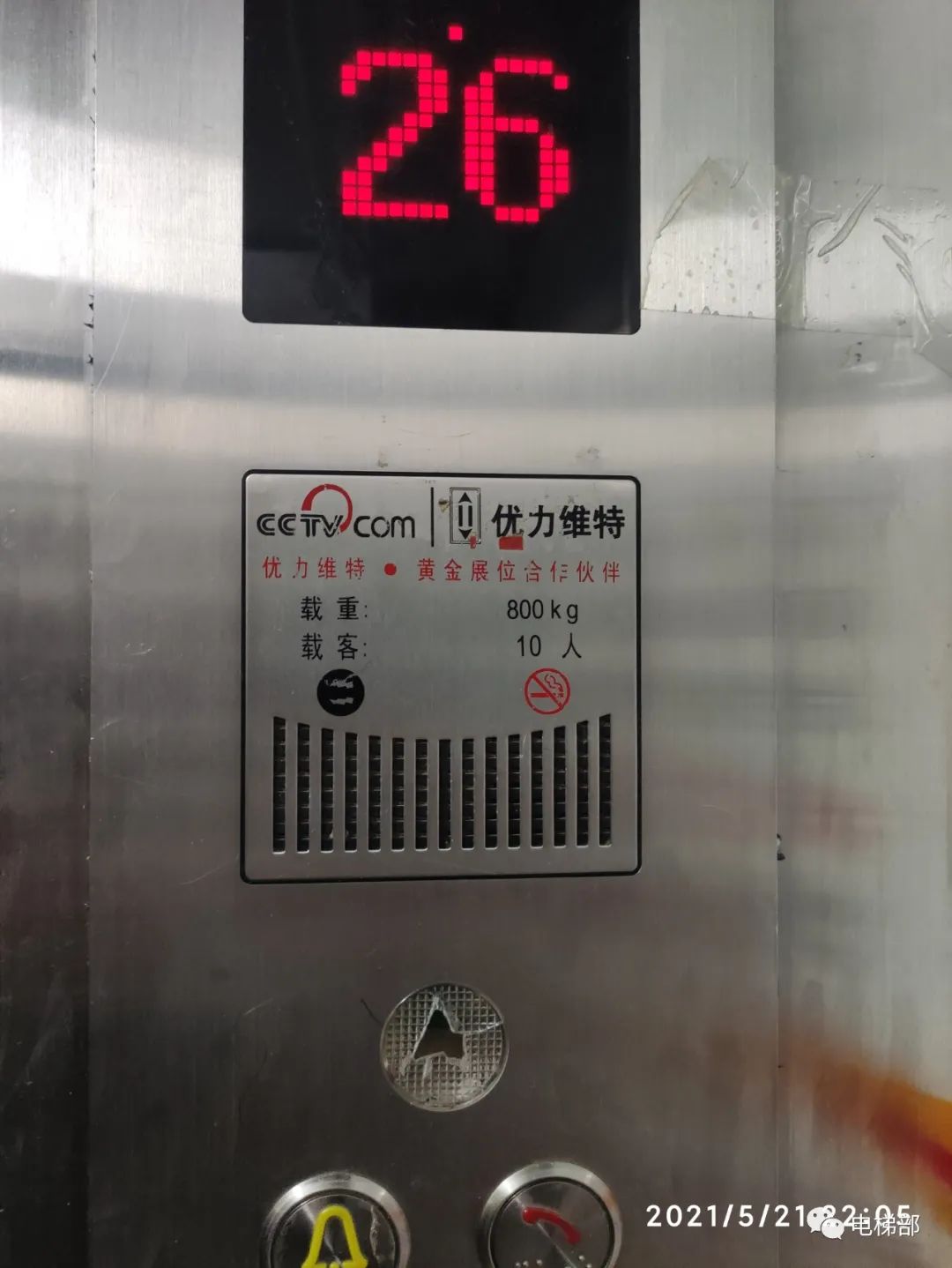

这个北京优力维特电梯已经倒闭,资料配件啥的都没有,好在用的默纳克3000系统,慢慢摸索还是不太难的...

一毫米的距离,电梯维修了8个小时…

同事昨天下午2点多过去维修,故障是每一层的外呼板的上下键都得连着按好几次才能常亮选上号,就是外呼板消号

我一听这是典型的外呼通讯故障,一个人不好搞,果断在下午5/6点过去,最后一直修到晚上10点才查出问题所在,今天分享一下经验。

我去的时候先实地测试了一下故障现象,果然每一层都有这个现象,按亮上下键等几秒就灭了,心中确定是外呼通讯故障,思路逐渐开始分为几个步骤,1:主板通讯问题,2:外呼通讯线路问题(线路问题又分电压问题和通讯线问题)3:外呼板问题 4:干扰问题

第一步排查方案,

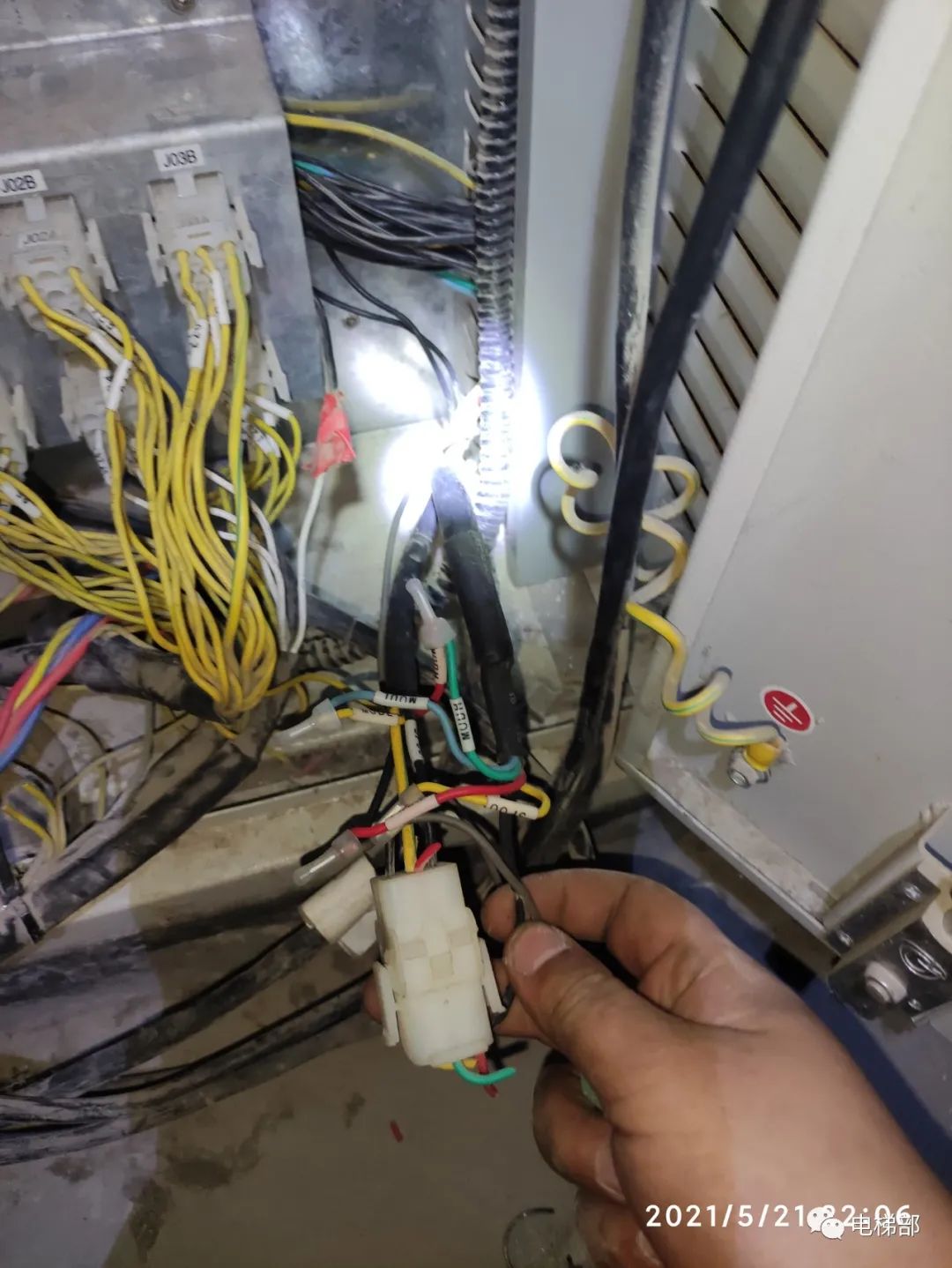

由于没有图纸直接去顶层撸线看外呼板的线到机房哪个插件,撸到了外呼板4根线到机房的一个中转插件上。

一毫米的距离,电梯维修了8个小时…

一看这个中转插件之前的维保单位已经把他剪掉,跨过了这个插件,说明之前排查过这方面问题,直接人为剪断,把所有外呼全部取消掉。

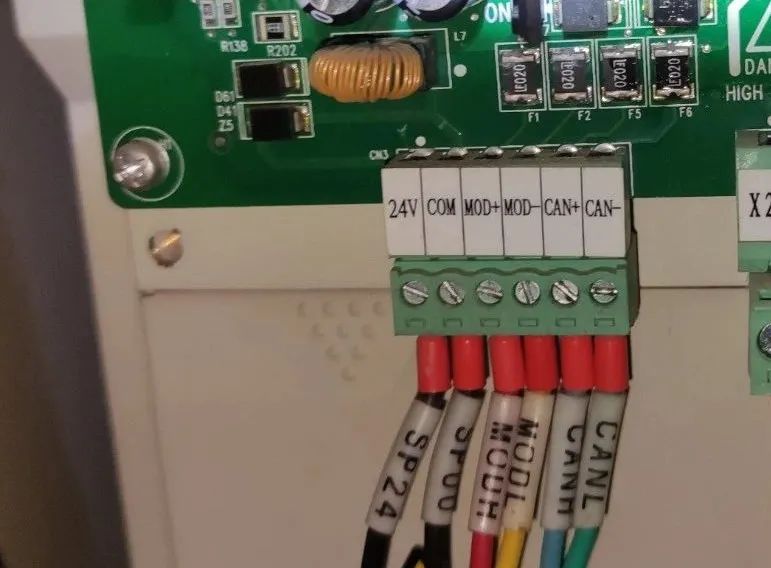

此时测试机房主板无任何故障,轿厢的选层都是正常的。直接去顶楼拆了个外呼板,拿到机房,共四根线,两根DC+-24V,接个电源,另外两根通讯直接接到主板MOD+,MOD-,测试按钮是否消号,结果是选层正常不消号。

一毫米的距离,电梯维修了8个小时…

这就说明,主板是正常的,问题出在外接外呼这上边。

第二步排查方案

外呼通讯的电压经测量,无法稳定维持在22V左右,于是断电测量每根线的对地阻值也都正常,继续撸线得知,这个正极24V电压从开关电源出来,经过多个插件端子的串联和并联,由于插件老化导致压线不实接触不良,直接从开关电源处引根线给外呼供电,再下去测量每层的外呼电压都可以维持在22V左右,跟旁边电梯的外呼电压一致,确保了外呼电压两根线正常,外呼通讯线两根电压2V左右正常,再次下去测试,依然存在外呼消号问题。

第三步排查方案

外呼通讯线路都正常,下一步思路就开始排查外呼板,因为一楼是最底层用的最多嫌疑最大,于是下去着重查看一楼,发现一楼的外呼通讯插件四根线存在很大的毛刺,上个维保公司用了根三芯线再外接单独的一根线,凑成4根线插在外呼板上,怀疑是毛刺导致短路。于是重新接线搞了好一会,还是不行。

于是看天色已晚,果断进行终极一步,拔外呼板。

1-27楼,去顶层开始拔,拔一层,然后走到下一层按上下看是否有消号,有消号就继续拔。

直到去了14楼,发现外呼板没有任何显示,上下按键可以点亮,先拔了再说,去13楼再次测试,居然不消号了!

于是每一层都测试了一下,上下键都正常常亮,到站才消号,至此,算彻底找到病根了!

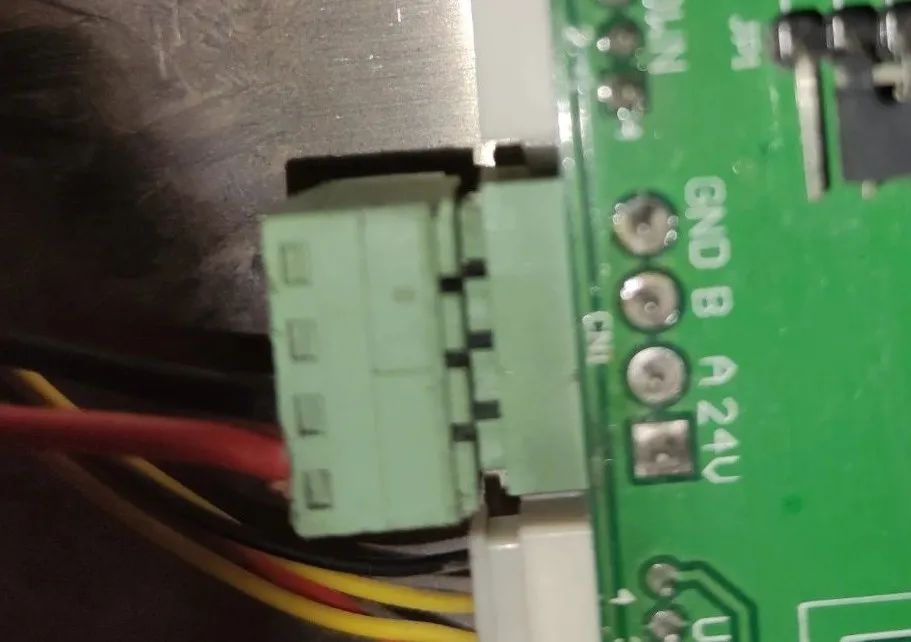

于是重返14楼,分析问题,发现外呼板插头少插了那么1毫米,没有完全顶进去!!!

一毫米的距离,电梯维修了8个小时…

于是把这个插头完全插到底,其他楼层依然可以正常选层,说明外呼板是好的,单纯是插头没完全顶进去!

至此,问题找到了,恢复完所有现场,已晚上10点多了......

同事2点多过去,直到我6点过去,到晚上10点才搞好这个故障,历时8个小时,小小的故障,小小的失误,小小的1毫米,维修排查起来整个过程不是那么的轻松!

没有图纸,撸线,工具不齐,现场某个螺丝拧不下来,某块外呼板拆不下来,缺螺丝,缺双面胶,等等因素一再耽误,维修不知道会发生什么情况,任何一个小小的事情都会占用你的时间....

最关键的是,还是要相信真理,相信自己,相信自己的思路是正确的,不要怕麻烦,即使我能预见到我费力做这一步的最终结果,只是排查某一项是正常的,起码我排除了这一项,还是有收获的,吃点苦受点累没关系,坚信一步一步排除,一定会离真相越来越近!

年轻人应该有钻研追求真相的习惯,不要怕遇到难题,迎难而上才能掌握真才实学!

随意书写,简单介绍了维修过程,我相信很多大师傅还是能够明白我的整个维修过程的,写的不好,还望指教,谢谢。
