奥的斯ACD系列1135DCS门检测学习

  • 261

什么要做DCS门检测学习

因新电梯安装要检测关门到位,如电梯在运行过程中出现HAD,DLM,DCS状态需要做.DCS门检测消除故障

1、如果某层厅门锁有故障,轿厢停在这个楼层并保护。会显示 1 个故障信息,当消除故障后,电梯将返回底层,重新执行 DCS-RUN

2、GECB 的“TOP FLOOR” 、“BOTTOM FLOOR”或者”M1331 呼梯设置”参数一旦修改,DCS-RUN 必须重新执行。

3、DCS 操作前,请确保 GECB 板上的 SW6SW7SW8 三个拨码开关拨到 ON 的位置;主板 DDO 恢复。

4、GECB 软件版本从 GAA30780DAH 开始将不能以虚拟门的方式进行 DCS 自学习,否则断电后又会要求重新DCS 自学习。

5、如果楼层数比较高,DCS 学习时间会比较长,可以将 GECB M-1-1-3-3-1 菜单下的每一层的参数设置成如下:

At  CUDE  CUDE P  R

00> 2000  2000 0  0

这里设置的“2000”表示是虚拟门,设置完成后,将 GECB 板上的“DDO”信号按钮触发,开始 DCS 学习。这样,DCS 学习的过程时间减少了,但是按照此方法来操作。

需要记住:虚拟门的 DCS 学习完成后

DCS Test  ok

Press GO ON >

服务器输入 MODULE 菜单键,进入MM1-1-3-3-1 菜单下的每一层参数,恢复原来的数据。

DCS学习步骤如下:

    按M1

GECB-MENU>

System=1 Too=2

   按1 按 3

SETUP-MENU

DCS-Run=5

     按5

DCS Ftart Frror:

aIreadyd done

    按GOON

to start DCS

pressENTER

   按蓝色键+ENTER

-00.dw:open [ ] ] [

Open front door

  现在电梯在开门状态

-00 dw:opnd > < ] [

cIose front door

现在电梯在关门过程中

u00.DW:cIsd [ ] ] [

Up  tonext  fIoor

现在电梯在上行电梯到最顶层后显示

DCS Test  ok

Press GO ON >

  按GOON后显示

Check now:PES,

BFS GTC...SWitch

  按GOON后显示

SETUP-MENU

DCS-Run=5

DCS学习完成

学习完成后查看M1111状态没有发现 DCS说明成功了,如果显示DCS还需要重新学习。

注意:如果显示DCS?关掉电源重新上电看能不能消除如果消除就不用做DCS学习。

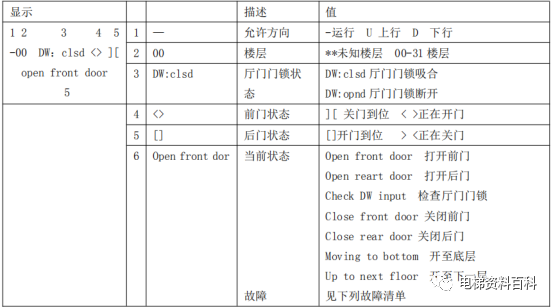

DCS学习状态表如图:

奥的斯ACD系列1135DCS门检测学习

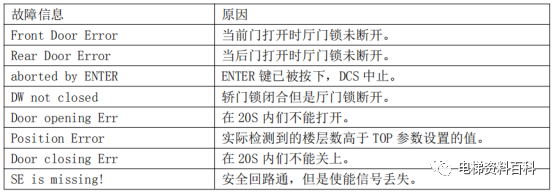

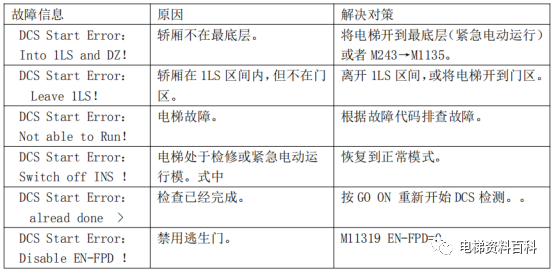

DCS学习过程中故障对策如图:

奥的斯ACD系列1135DCS门检测学习

奥的斯ACD系列1135DCS门检测学习
