宁波宏大电梯(s90/EAM)系列电梯调试资料

  • A+
所属分类:技术分享

宁波宏大电梯(s90/EAM)系列电梯调试资料

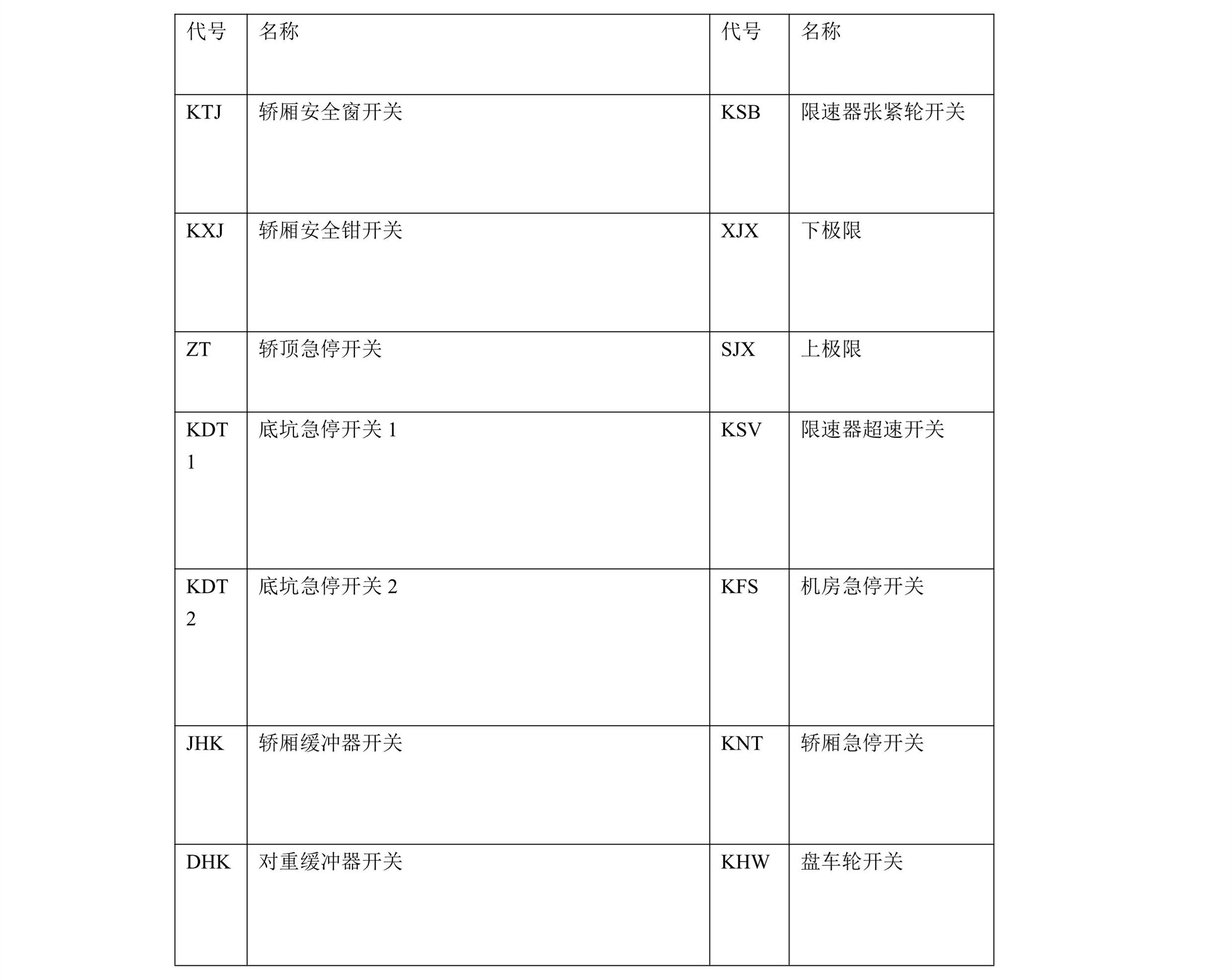

开关名称对应代号

宁波宏大电梯(s90/EAM)系列电梯调试资料

检查 MCB 主板各端口的输入信号:

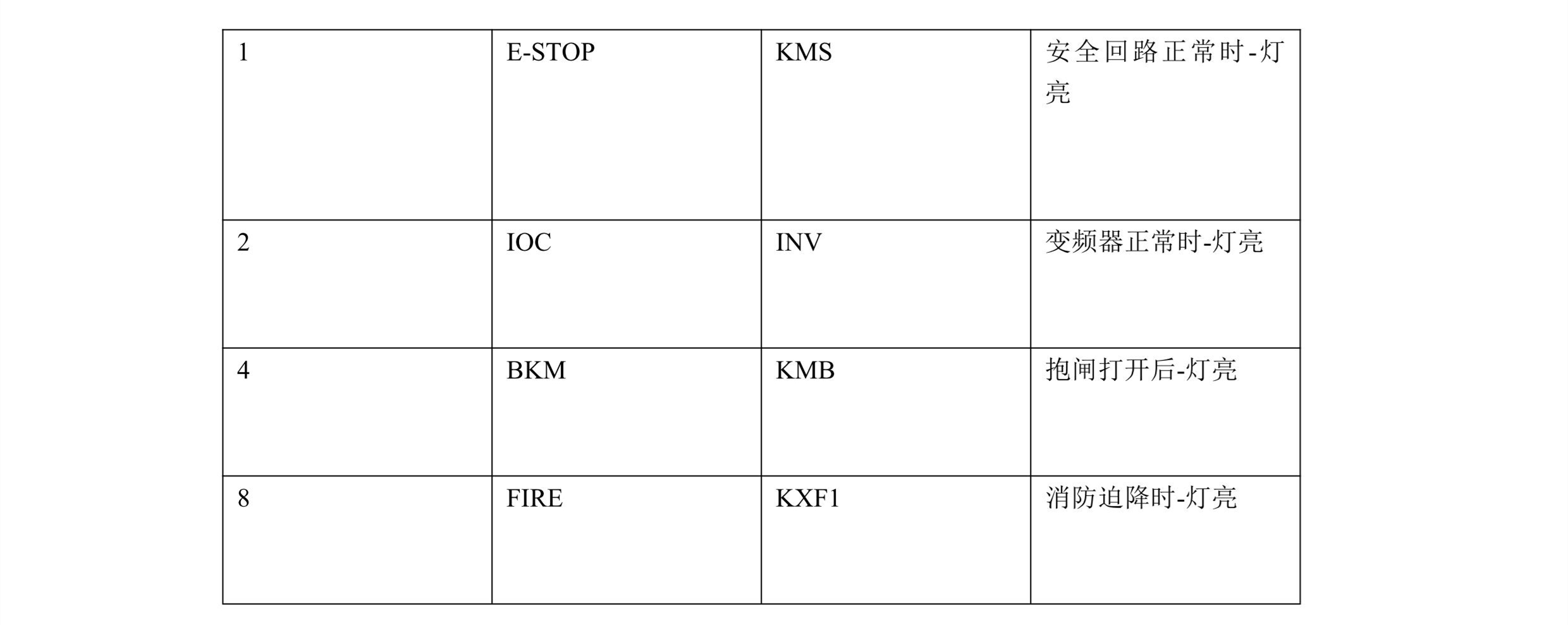

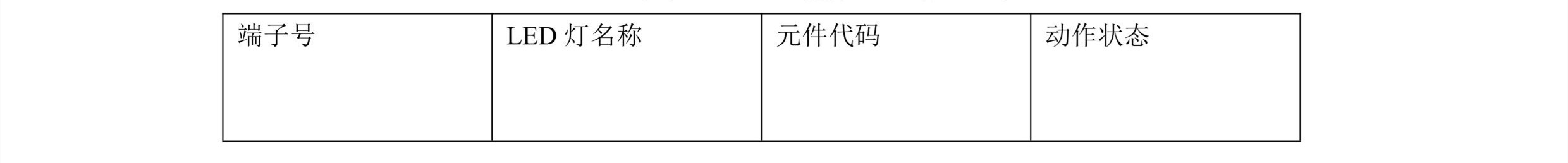

CN2 端口(输入信号)

宁波宏大电梯(s90/EAM)系列电梯调试资料

宁波宏大电梯(s90/EAM)系列电梯调试资料

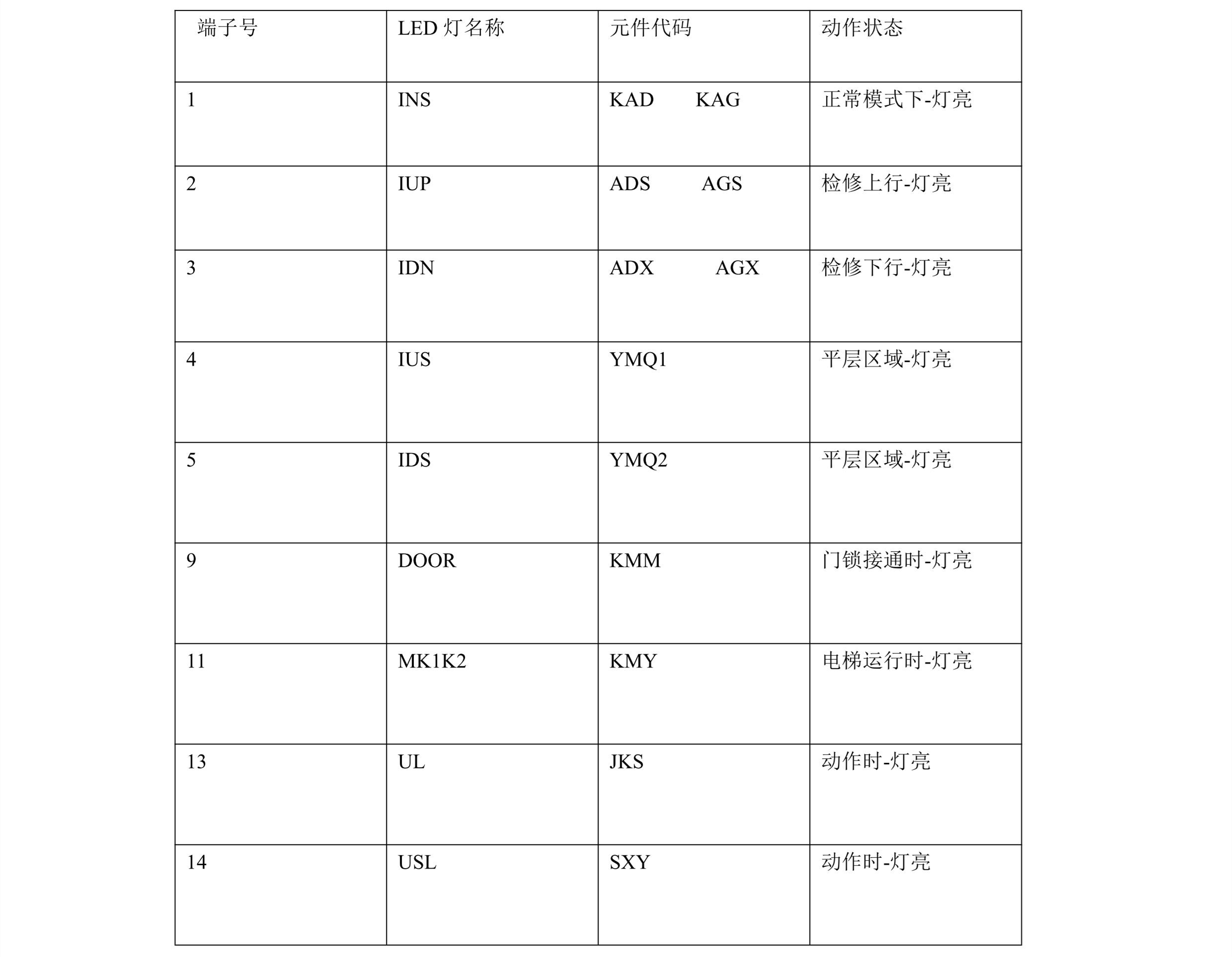

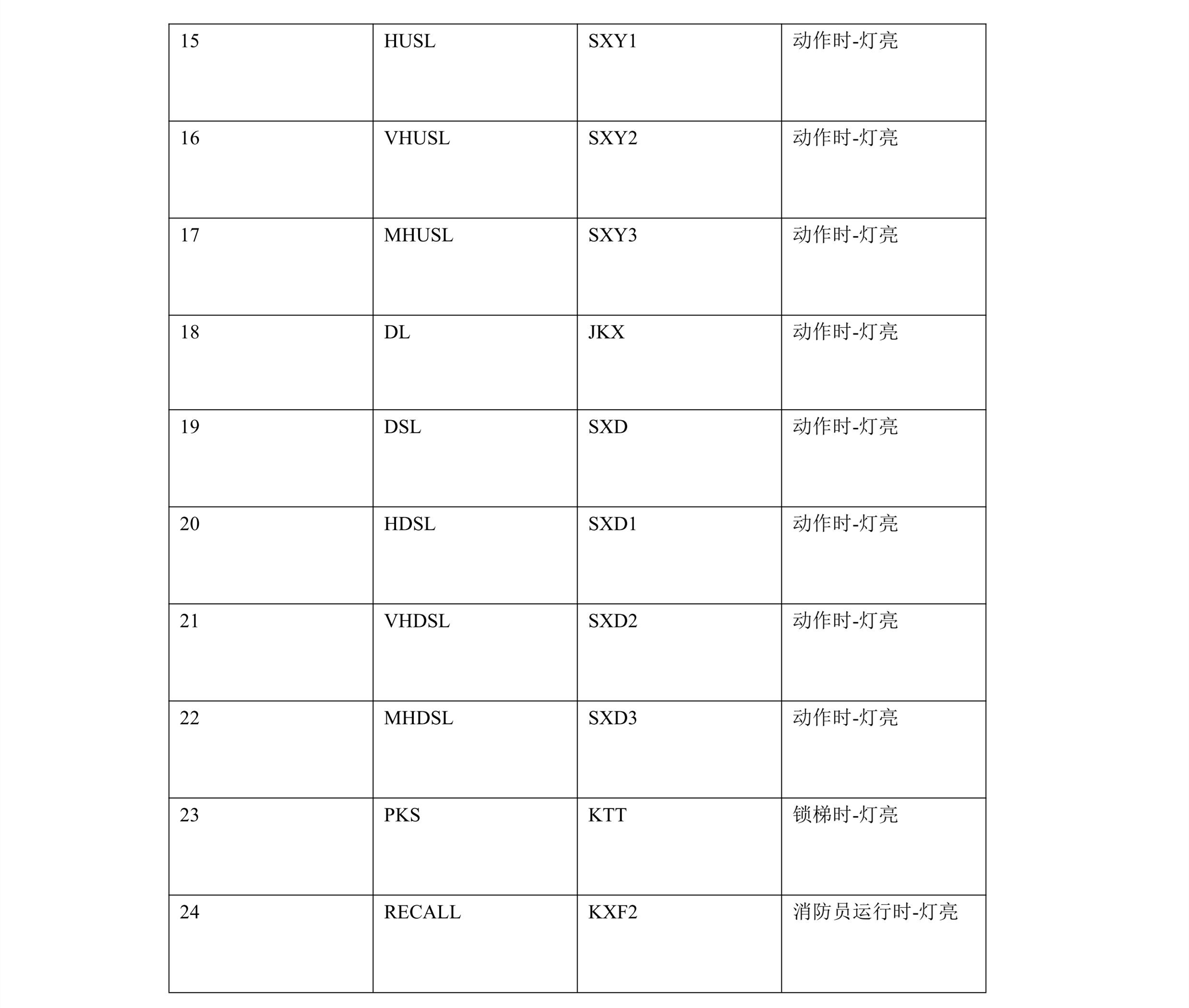

CN3 端口(输入信号)

宁波宏大电梯(s90/EAM)系列电梯调试资料

宁波宏大电梯(s90/EAM)系列电梯调试资料

电梯井道楼层自学习

1 将电梯检修运行脱离强迫换速位置,同时必须脱离开平层区域

2 将 mcb 主板的 sw2 拨码开关的第二位拨到‘on 的状态(进入井道层高自学习模式)

3 机房紧急电动开关,轿顶检修开关处于正常位置

4 电梯自动向下运行到底层下限位时(mcb 主板的 LED 上会显示 CA)然后在自动向上运行,运行过程中注意不要在吗中途打开门锁从而导致电梯停车,在井道层高自学习过程中,电梯有停车现象,需重新进行井道自学习

5 电梯向上运行过程中,每经过一个平层位置,上下平层开关就会动作一次。

6 电梯向上运行到顶层限位位置后,电梯会停止运行,此时系统会学到井道层高位置自动保存,保存完成后电梯自动会运行到顶层平层位置,然后开门,转入正常状态

7 将 sw2 拨码开关的第二位拨到‘off 状态,井道层高自学习完成。

注意:电梯检修运行至下限位时,要保证主板上 IDS 输入灯灭 IUS 输入灯亮。检修运行至上限位时,要保证主板上 IDS 输入灯亮 IUS 输入灯灭。否则井道自学习不成功。

电梯在做井道自学习前,需保证(PKS)及消防(FIR RECALL)信号断开,如原有消防信号输入,电梯检修运行到平层位置,转正常模式后打开厅门门锁。断电重新上电,在做井道自学习,不然井道自学习无法完成。

KMS(电源继电器)   KMK(门锁继电器)   KMY(运行接触器)    KRT(抱闸辅助继电器) KMB(抱闸继电器)

安全回路:301-306 轿厢缓冲器  306-307 对重缓冲器 307-308 下极限 308-309上极限 309-390 夹绳器 390-310 超速保护开关 310-311 安全钳 312-391 安全窗 391-314 轿顶急停 314-315 轿 厢急停 315-305 限速器断绳  392-316 底坑急停 316-394 盘车轮 394-395 主机侧急停开关 393-319 机房急停   319-396 相序    门回路;轿门 319-320 厅门;320-320+n

文/罗玉明
