新时达G9000一体化控制柜UCMP操作

HS_ZC 技术分享评论552阅读模式

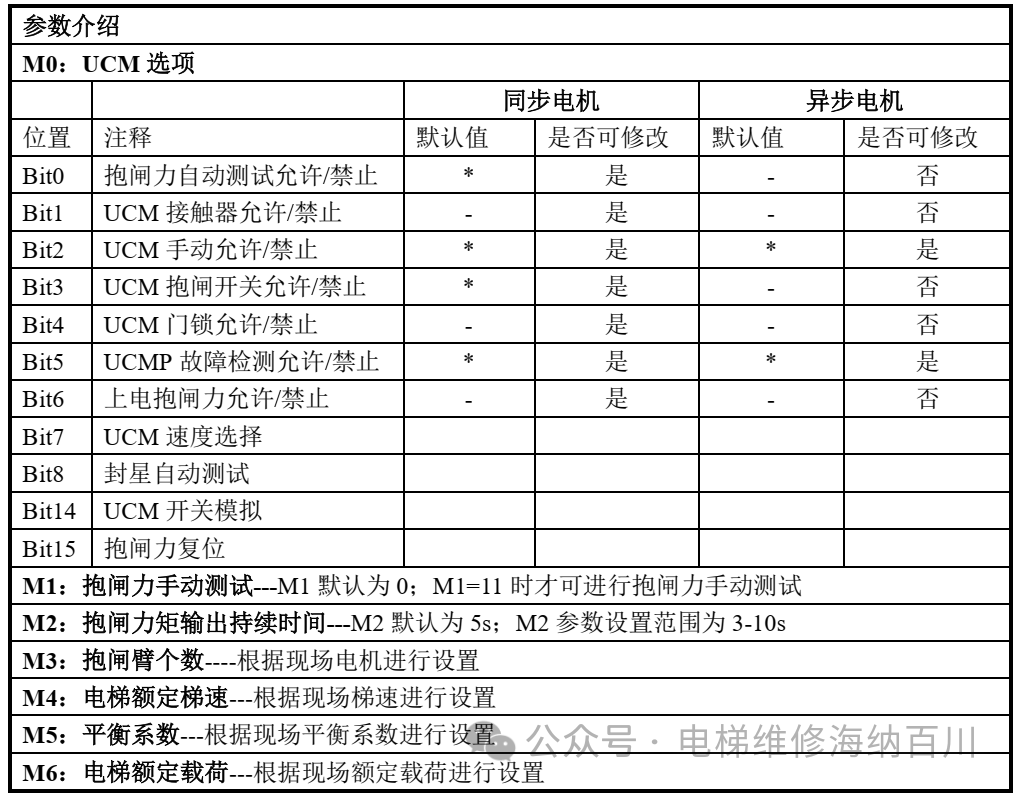

UCMP 参数设置和参数介绍
手持操作器路径->增值功能->UCM 功能->UCM 参数设置、UCM 上行测试、UCM 下行测试
、抱闸测试记录。新时达G9000一体化控制柜UCMP操作同步电机 UCMP 现场测试(F202=1)
UCMP 测试模式

1. 需要确认具有提前开门板( SM-11-C1/C2,电子UCMP板)、 门区开关。
2. 在“ UCM功能”菜单中M0的Bit5 “ UCMP故障检测允许”设置为*;Bit2 “ UCM手动”设置为*。
3. 电梯开到合适的楼层,并关好门(测试位置:上行测试时为空载顶部第2 层,下行测试时为满载底部第2层)。
注意事项:
1)电梯停靠在顶层,自动状态,门锁闭合,选择UCM上行测试提示“请开到中间层”
2)电梯停靠在底层,自动状态,门锁闭合,选择UCM下行测试提示“请开到中间层”
4. 在增值功能-〉 UCM功能中,选择合适的方向(UCM 上/下行测试),如没关好门,在测试菜单中会提示,也会尝试关门。
5. 门闭合后提示“请切断门锁”。断开SM.11-C1/C2
轿门锁检测触输入点前接入一个开关,模拟断开门锁。
6. 人为将模拟门锁断开,提示“按Enter开始测试”,按下Enter后,提示“测试中”,电梯自动登记就近楼楼层指令运行。主板自动输出Klz,短接门锁,登记该方向的一个指令(可服务层),开始启动。
7. 电梯关着门运行,离开门区后,提前开门板断开门锁,电梯急停,提示“测试完成,请检查位移&故障代码”, 查询故障报51#。
8. 测量轿厢位置。
9. UCMP故障复位方法:检修下同时按住检修上行、运行和检修下行按键保持5s,可复位UCMP故障。 注:主板断电再上电, UCM故障保持,不会复位。

手动抱闸力检测
1. 确定轿厢为空。
2. 将电梯拨到检修状态,空载开到顶部第 2 层。
3. 将 M1 设置为 11。(使用手持操作器)
4. 按住检修方向 上行不放。
5. Kmy 吸合,电梯给出爬行速度。
6. 先速度输出为 0,并保持 3s(使得电梯停下来,变为静摩擦)。电梯给出设定的力矩,并保持 M2 设定的时间,在此时间内,如果发现位移超过 10mm,则记录64 故障,抱闸力严重不足,如果位移不超过 10mm,则记录 65 故障,抱闸力轻微不足。
7. 释放 Kmy,将 M1 自动设置回 0,此时可以释放检修方向按钮。
8. 查看测试记录(UCM 功能→抱闸测试记录),可知测试是否成功(成功:抱闸制动力足够, 失败: 抱闸制动力不足),如果成功,测试结束。
9. 如果有 64 号故障,则应该立刻维修抱闸,然后通过 UCMP 复位方式复位。如果只有 65 号故障,则应该立刻记录上报,尽快安排维修。
注意事项:
1. 按住下方向, 电梯不能运行。
2. 上方向在测试完成前释放,下次按上方向需重新开始测试。
3. 上方向一直不松开,测试完成会自动停止,释放方向再按下才会运行。
4. 测试完成或者变为自动, M1 会自动变为 0。
5. 65 号故障下,状态指示灯双闪提示。

自动抱闸力检测
1. M0 Bit0=1、 Bit6=0:电梯满足条件会进入抱闸力自动测试。
2. 每次上电后,首次进入全自动状态时编码器角度自学习完成且电梯空闲3分钟后,
开始自动测试。
3. 首次进入全自动状态,并且无指令外呼超过3分钟后,电梯自动关门(如果开通开门待梯功能也先关门,同时如果开通自动返基功能时此阶段无效。
4. 电梯自动状态停梯,门锁闭合,将主板时间修改为2016-6-21 02:59:59,进入凌晨3
点时,电梯在自动状态且无指令和外呼登记,首次需超过3分钟(2016-6-21
03:04:00),门锁闭合,直接进入抱闸力自动测试,持续M2时间,电机未转动,切断力矩,完成抱闸力自动测试。
5. 测试过程中,如果有指令和外呼登记,则自动取消测试,等下次满足条件再进行。
如果从自动转到检修或者出现故障或者断电,不会再自动测试。

UCMP 抱闸开关检测
1. M0:bit2, 3, 5=*,需要UCMP复位
2. 电梯停在门区,人为断开KMB1或KMB2其中一个,电梯马上报38#(抱闸开关不吸合)故障, 3次后故障报死,操作器主界面提示“ UCMP故障保护”,检修状态下同时按住检修上行和检修下行按钮超过5s钟才能清除故障,检修或断电上电不能复位。
3. 电梯运行时,短接一个抱闸开关检测点,电梯保护报38#;尝试5次后(记录5个38#),操作器主界面提示“ UCMP故障保护”,检修状态下同时按住检修上行和检修下行按钮超过5s钟才能清除故障,检修或断电上电不能复位。

UCMP 抱闸开关和手动抱闸力检测
1. 将 BIT2, BIT3, BIT5 设置为*。
2. 确定轿厢为空。
3. 将电梯拨到检修状态,空载开到顶部第 2 层。
4. 将 M1 设置为 11。 (使用手持操作器)
5. 按住检修方向 上行不放。
6. Kmy 吸合,电梯给出爬行速度。
7. 先速度输出为 0,并保持 3s(使得电梯停下来,变为静摩擦)。电梯给出设定的力矩,并保持 M2 设定的时间,在此时间内,如果发现位移超过 10mm,则记录64 故障,抱闸力严重不足,如果位移不超过 10mm,则记录 65 故障,抱闸力轻微不足。
8. 释放 Kmy,将 M1 自动设置回 0,此时可以释放检修方向按钮。
9. 查看测试记录(监视状态→抱闸测试记录),可知测试是否成功(成功:抱闸制动力足够, 失败: 抱闸制动力不足),如果成功,测试结束。
10. 如果有 64 号故障,则应该立刻维修抱闸,然后通过 UCMP 复位方式复位。如果只有 65 号故障,则应该立刻记录上报,尽快安排维修, UCMP 故障复位。
11. 电梯停在门区,人为断开KMB1或KMB2其中一个,电梯马上报38#(抱闸开关不吸合)故障, 3次后故障报死,操作器主界面提示“ UCMP故障保护”,检修状态下同时按住检修上行和检修下行按钮超过5s钟才能清除故障,检修或断电上电不能复位。
12. 电梯运行时,短接一个抱闸开关检测点,电梯保护报38#;尝试5次后(记录5个38#),操作器主界面提示“ UCMP故障保护”,检修状态下同时按住检修上行和检修下行按钮超过5s钟才能清除故障,检修或断电上电不能复位。

单臂抱闸力测试
静态测试
自动测试流程:

1) 确认轿厢为空;
2) 自动设置或确认 F319=1;
3) 切断 2 个抱闸臂的输出,只要用于抱闸电源,可以切断抱闸电源内部的 2 路输出。
4) 给出大力矩
5) 打开一边抱闸
6) 给出速度,监控是否位移,如无位移,转入( 8), 若有位移转入( 6)
7) 切断速度输出,同时 2 个抱闸都合上, 2s 后输出打开另外一边抱闸;
8) 给出小力矩,给出速度。监控是否位移, 如有位移,记录严重不足,如无位移,记录轻微不足。
9) 保持 2s 抱闸闭合状态,确保电梯静止。
测试另一边抱闸,重复(3)~(8)
手动测试菜单:
菜单和设置方法保持与 TSG16 一致;
流程:
1) 确定轿厢为空。
2) 将电梯拨到检修状态,空载开到顶部第 2 层。
3) 将 M1 设置为 11 (使用手持操作器)
4) 按住检修方向 上行不放。
5) 电梯给出大力矩,
6) 打开一边抱闸
7) Kmy 吸合,电梯给出爬行速度并保持 F150 设定的时间,在此时间内,如果发现
位移超过 10mm,则进入 7,如果位移不超过 10mm,则进入 8
8) 给出小力矩,给出速度。监控是否位移, 如有位移,记录严重不足,如无位移,
记录轻微不足。
9) 保持 2s 抱闸闭合状态,确保电梯静止。
10) 测试另一边抱闸,重复(3)~(8)
11) 释放 Kmy,将 M1 自动设置回 0,此时可以释放检修方向按钮。
12) 查看测试记录(监视状态→抱闸测试记录),可知测试是否成功(成功:抱闸制动力足够, 失败: 抱闸制动力不足),如果成功,测试结束。否则进入下一步
13) 如果有 64 号故障,则应该立刻维修抱闸,然后通过 UCMP 复位方式复位。如果
只有 65 号故障,则应该立刻记录上报,尽快安排维修。
注意事项:
1) 按住下方向,电梯不能运行。
2) 上方向在测试完成前释放,下次按上方向需重新开始测试。
3) 上方向一直不松开,测试完成会自动停止,释放方向再按下才会运行。
4) 测试完成或者变为自动, M1 会自动变为 0
5)65号故障下,状态指示灯双闪提示。

动态测试菜单:

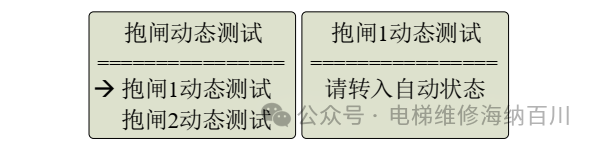

通过操作器菜单(增值功能➡抱闸动态测试)进入;新时达G9000一体化控制柜UCMP操作-图片1流程:
1) 选择抱闸 1 或者抱闸 2 测试, 正常状态进入测试(故障,检修等提示不满足),进入后提示请确认轿厢无人
2) 选择上行或者下行测试,电梯自动开始运行,显示当前速度。封门和外呼。
3) 当电梯到达中间位置,电梯速度到达额定速度或者电梯速度到达额定速度*F180时,开始测试。(即可以 F180 设置的小于 100%来提前触发,但是设置大于 100%没有效果)
4) 电梯断开一个抱闸,保持另外一个抱闸的输出(由于电气回路, kmy 此时也输出),延时 F151 的时间或者抱闸开关动作后,切断主机输出。显示当前速度和触发测试时的速度。
5) 测试完成,如果速度超过 108%额定速度,碰到限位, 3s 后还没有减速至少 1m/s并且速度大于 0.3m/s 时,或者抱闸开关检测问题,都认为测试失败。
a. 成功时显示制动过程最高速度和制动距离;
b. 失败时显示制动力不足, 请自行查询故障代码,根据故障类型,断电复位,检修复位或者 UCM 复位。
6) 按 ESC 退出,返平层后恢复正常。 门和外呼也恢复正常。

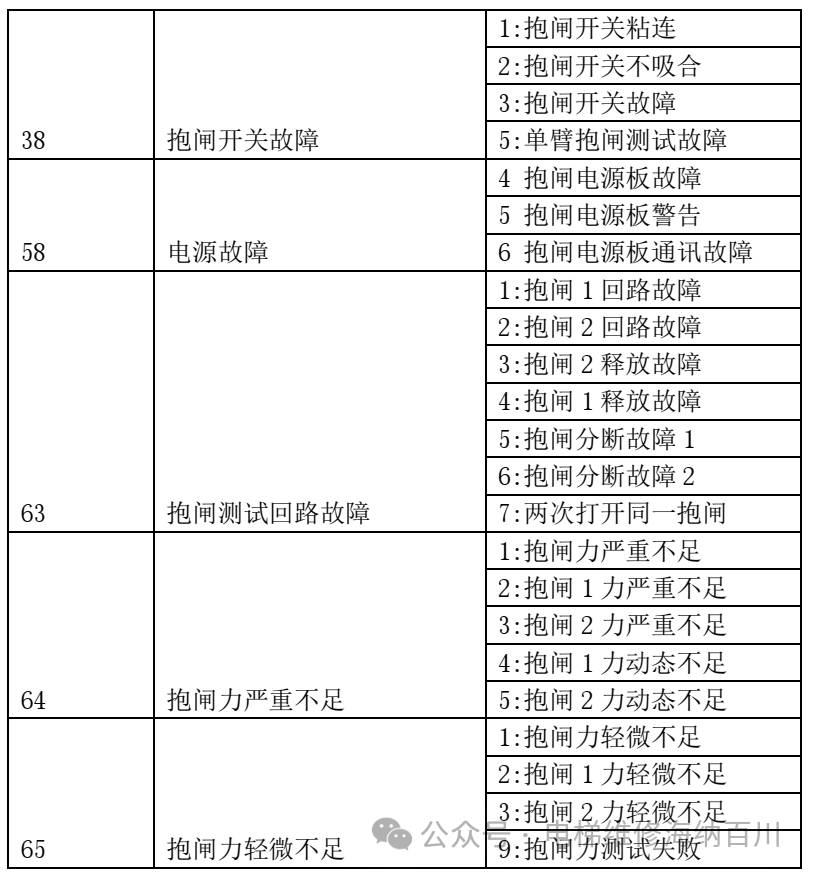

相关故障:新时达G9000一体化控制柜UCMP操作封星测试
手动测试

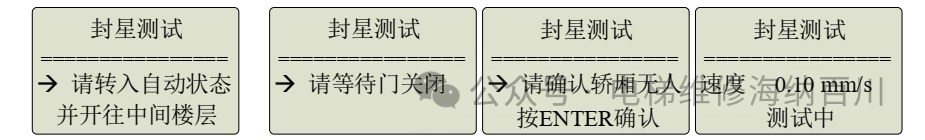

通过操作器菜单(增值功能-→封星测试),自动状态停梯状态下进入测试(故障,检修等提示不满足),进入后提示请确认轿厢为空,点击确认后,进入测试状态。
新时达G9000一体化控制柜UCMP操作自动测试
增加参数 UCM 的 M0 的 bit8,控制封星自动测试使能(异步梯不能开通。同步梯强制开通)。
当开通后,每次做完抱闸力自动测试,并且没有严重不足故障时, 等待电梯停止,门完全关好并且封星的情况下,延时 2s,就会自动开始封星测试并且不能被指令外呼等中断(但例如消防,故障这样脱离自动状态的还是可以中断),这样可以保证 24 小时一次,也可以防止测试失败时,抱闸力不足以使得轿厢停止。

测试流程
1) 电梯自动或手动运行到中间位置( 当楼层>3 时,在 N-2 层,当楼层为 3 时,在 2 楼,当楼层为 2 时,在 1~2 楼中间位置; 当有短层时,例如楼层 3 层, 1~2 为短层,那么也会到 2~3 楼中间进行测试。保证离端站大于 1m。 )自动时, 电梯会先高速到相邻楼层,然后不大于 0.25m/s 的速度运行到中间位置;
2) 封星状态下,打开抱闸,主机无电流输出; 屏蔽外呼,封门, 不能启动;
3) 检测溜车速度,连续 4s 小于 0.3m/s,认为通过,超过 0.3m/s,报故障 4103,返平层后,需要 UCM 复位(自动不能运行,检修可以运行): 如果没有开通 UCMP 参数M0 的 bit15,则检修上下行同时按住 5s 即可。否则,还需要重新测试一次并通过。
4) 测试通过后,会不停梯自动切换到驱动控制,返平层速度返到相邻楼层,然后 0 速停车,减小对抱闸的磨损。 (需要驱动支持,如果不支持,会先急停,然后返平层) 此处增加的 4104 故障,如果驱动支持该功能,但又 0 速停车失败时会报出。
5)测试成功并返平层后,电梯不会自动开门。取消之前的自动的屏蔽外呼和封门。

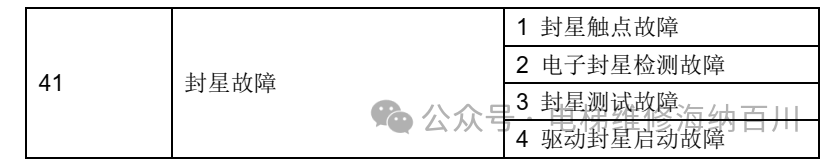

相关故障:新时达G9000一体化控制柜UCMP操作-图片2异步电机 UCMP 现场测试(F202=0)
UCMP 测试模式

1. 在“ UCM功能”菜单中Bit5 “ UCMP检测允许”,设置为*; Bit2为“ UCM手动”设置为*。
2.电梯开到合适的楼层,并关好门(测试位置: 上行测试时为空载顶部第2 层,下行测
试时为满载底部第2层)。
注意事项:
1)电梯停靠在顶层,自动状态,门锁闭合,选择UCM上行测试提示“请开到中间层”。
2)电梯停靠在底层,自动状态,门锁闭合,选择UCM下行测试提示“请开到中间层”。
3. 在增值功能-〉 UCM功能中,选择合适的方向(UCM 上/下行测试),如没关好门,在测
试菜单中会提示,也会尝试关门。
4. 断开SM.11SF/A轿门锁检测触输入点前接入一个开关,模拟断开门锁。
5. 按下Enter,主板自动输出Klz,短接门锁,登记该方向的一个指令,开始启动。
6. 电梯运行出门区,提前开门板断开门锁,电梯急停。如果开通UCMP故障检测,会有
UCMP故障记录。查询故障报51#。
7. 测量轿厢位置。
8. UCMP故障复位方法: 检修下同时按住检修上行和检修下行保持5s,可复位UCMP故障。
注:主板断电再上电, UCM故障保持,不会复位。

单臂抱闸力测试
测试流程,参考同步电机的单臂抱闸力测试。

注:图文内容来源于网络,贵在分享学习,如有侵权联系删除!!!
