博林特电梯6.7KW主机更换高功率的西威变频器的两种方法

口述人:沈阳王师傅

整理人:默者

电梯规格:博林特708A,原配西威变频器9.7KW,后更换11KW变频器。

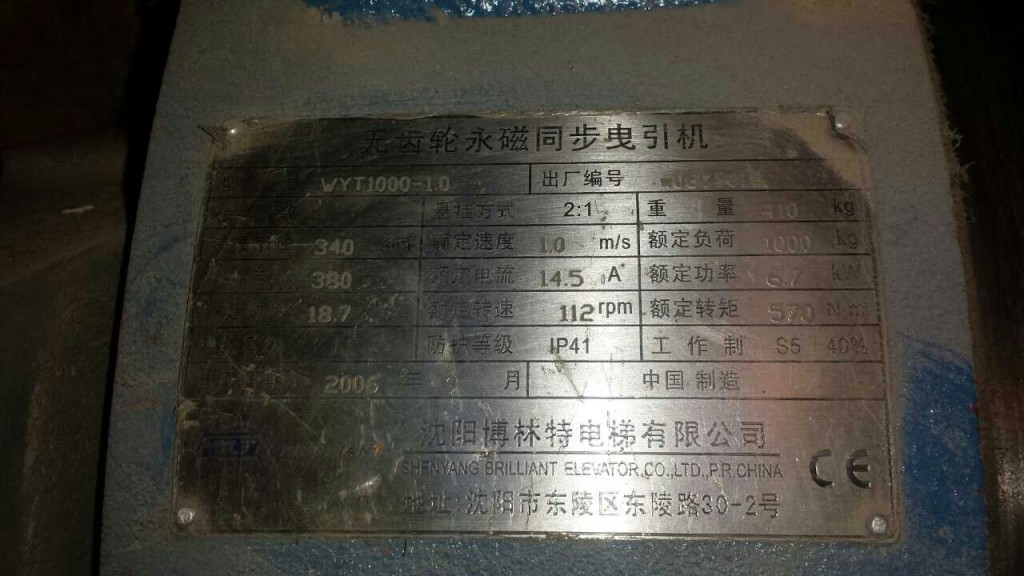

事情经过:一台博林特电梯,配置的是功率6.7kw的电机和功率11kw的变频器,昨晚变频发生故障,经故障排除诊断确定是变频器损坏,更换同功率的变频器还没有到货。考虑到业主的要使用电梯,对大家造成的不便不是我们公司的服务宗旨,临时调用公司一台备用的15KW的西威变频器。中午开始跑,找主板,分频卡,配置电脑,买数据线和232接口到485接口转换器,再去取变频器底座,到现场5点了,装上发现,分频卡和主板通讯的排插针忘记带,又回去找的!等7点半开始正式灌入数据,调试,怎么也改不了变频器功率,调试不了!15kw数据灌入,调试不了,电机不允许调成太小的,愁!功率的不协调,导致电梯调试一直不能正常运行,博林特电梯的数据协议已用电脑反复输入多次,但是电机数据怎么也调不出来,合适的数据输入不了,最后折腾半宿,才找到方法更改变频器大小,成功灌入原来的数据!

解决办法:现把更换的方法分享给大家,给大家以后修梯的一种思路吧。3.6版本的主板,和变频器底座连接的排线旁边,有两个封线帽,s38,s39插针的封线,默认是封线状态,上电自动检测底座功率,改完也自己变回去!把这两个风险帽摘掉就不检测底座功率了,可以手动更改成11kw的,成功的把原来的数据灌入进去了!

香港的电梯人白頭佬提出了另一种修改办法:另一修改辦法就更易:把原有變频器参數用西威變频器抄在电腦內,在更換變频噐時找不到同功率或同板本变频器時把先前在电腦內檔案打開,一般在conf99prj內的work內应找到你之前紀錄的檔案,打開這檔案後找出cnfpc_03.rcp用Notepad打開你會看見直行的數字. 例如2 3 6 0 0 0 34 14 1這就是变频器辨別板本,功率,同步,異步的數字。36 0 0 0代表是v3.6板本如是v3.5就出現35 0 0 0了。跟著的34代表異步35代表同步,跟著就是功率3.0kw=3  / 4.0kw=4  / 5.5kw=5  /  7.7kw=6  /   11kw=7  /15kw=8  /  22kw=9  /  30kw=10  /  37kw=11  /  45kw=12  /  55kw=13  /  75kw=14  /我最大行到75kw  把以上數字修改对应新变频後就可倒數入变頻,完成後需進入setup內檢查馬達參數是否正確,如果是同步要做編碼器角度後就可行車。

在这向沈阳的王师傅和香港的白頭佬表示感谢,谢谢他们把宝贵的经验分享给我们。欢迎大家踊跃投稿,可联系默者微信:67172025。欢迎关注默者公众号:
