最近刚好解决两台电梯干扰问题,基本上项目上也不会存在这等问题呢,怕自己忘记,分享一下自己的心得。

首先我们要讲电梯通讯的协议,大多数电梯走的无非两种协议,一种CANRS485,这两种协议我接触的最多,为什么要用CAN或者RS485,主要走线最少,抗干扰性强,以保证电梯的正常运行.

三菱电梯07年以后生产的电梯都开始走CAN总线这种协议--百度文库文章是这么说的。实际上无机房ELENESSA 用的就是老的Modbus这种协议--

很难分析,到现在为止我也只是破解出楼层显示,也没过于深,有兴趣的打开我写的代码看看,看不懂也很正常

https://www.cnblogs.com/chenfeiguoguo/p/9030866.html

我现在主要讲串行类,也就是CAN-bus

CAN总线 研究起来,很多东西要学,需要CAN分析仪,示波器等等

CAN介绍的文章https://blog.csdn.net/wofreeo/article/details/82288950

进入正题



三菱的通讯故障,也叫串行故障

串行故障,要分两种的,外呼串行故障,还是内呼串行故障

我们先讲解

先讲内呼串行

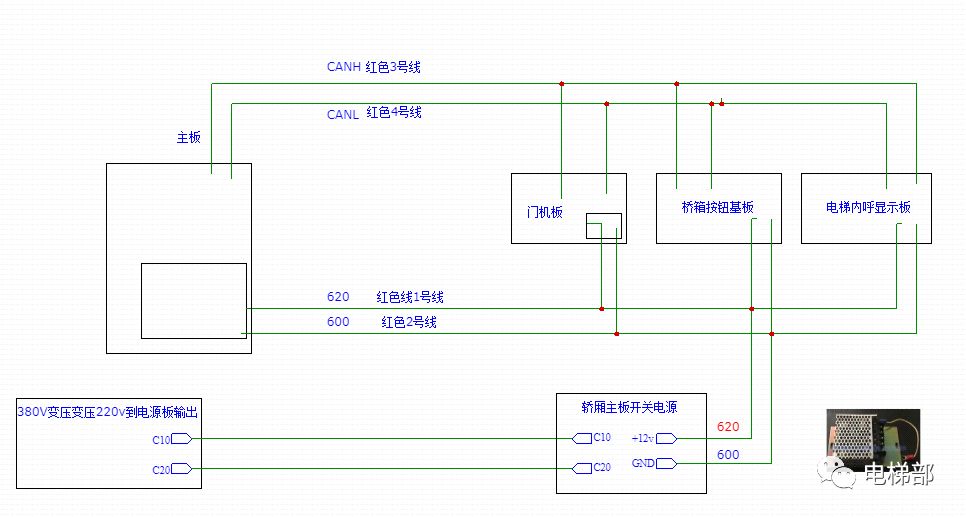

为了直观讲解,做了两张图

三菱通讯串行故障  理论分析

上图逻辑图看的出

控制柜的C10C20给轿厢电源开关供电,电源开关输出62012v)和600GND

620  600其实就是电源12vGND.

轿厢主板电源,支撑着整个CAN运行所需要的电源,同时提供给轿厢按钮基板和轿厢内显示用.

大家可能有疑问,为什么轿厢主板电源还要给门机板和主板供电,他们不是都有自己的电源吗,多浪费620600两根线提供电源,

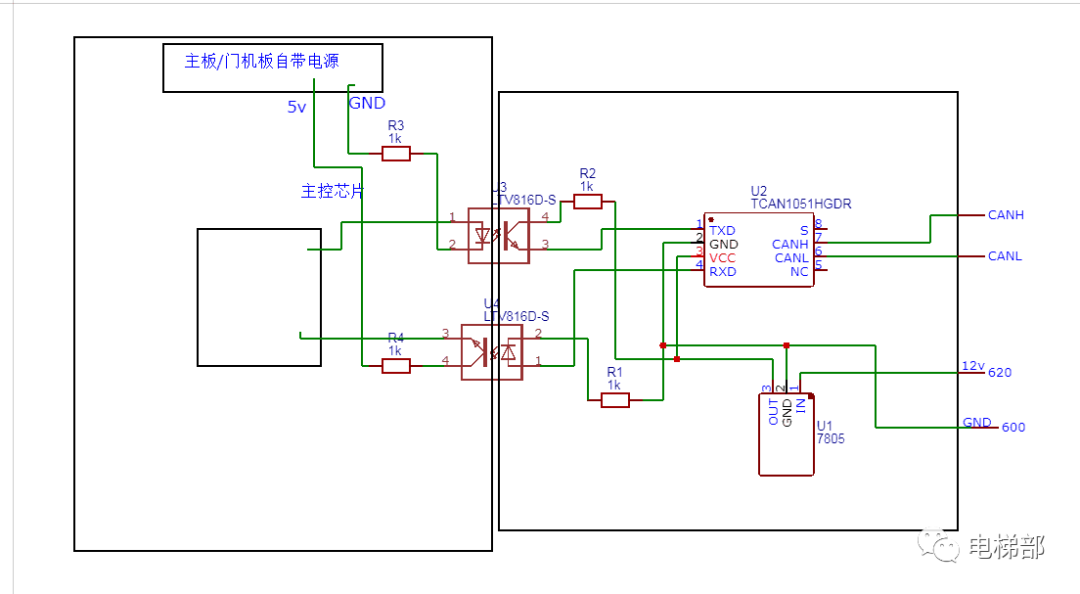

请看主板和门机板的CAN电路图

三菱通讯串行故障  理论分析

这是画的简易图纸,有一定的错误,请勿以此修电路板,大神勿喷

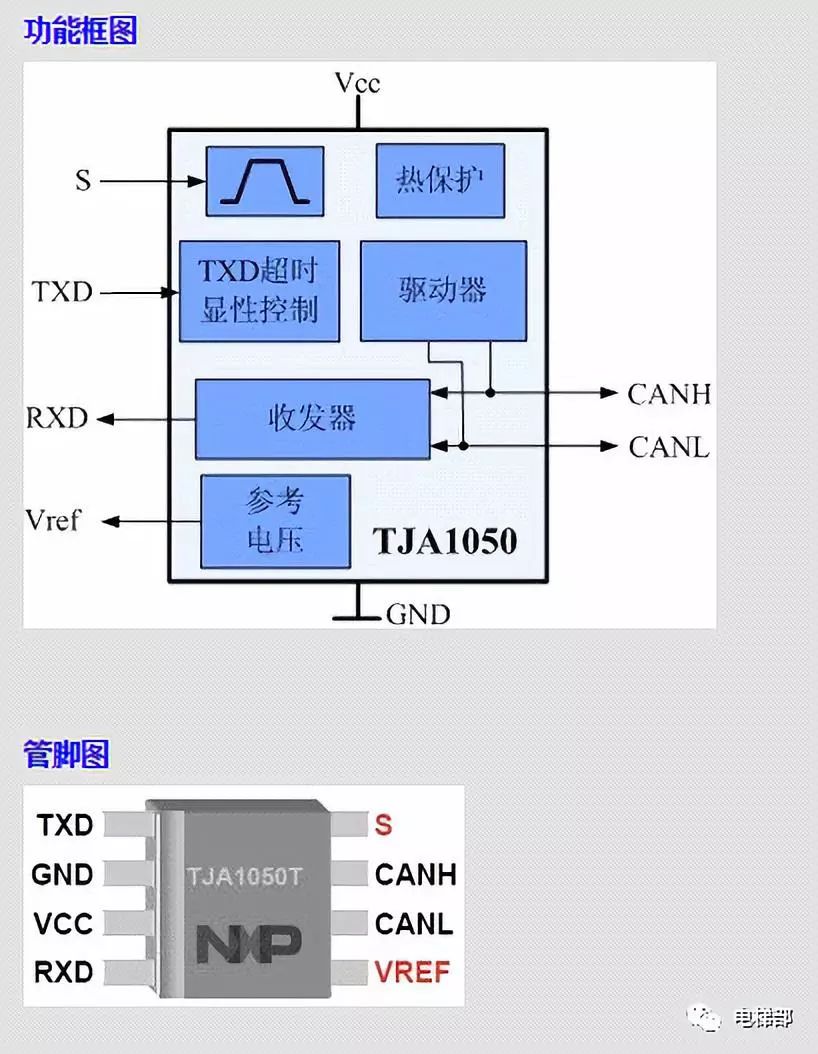

TJA1050 是控制器区域网络(CAN)协议控制器和物理总线之间的接口,是一种标准的高速CAN收发器。TJA1050可以为总线提供差动发送性能,为CAN控制器提供差动接收性能。

简单点说,就是将要传输的数据,转化抗干扰性强的差分传输

http://blog.sina.com.cn/s/blog_6ebd49350100q5fr.html

这里有讲解芯片的作用

三菱通讯串行故障  理论分析

驱动总线需要电源,

如果从主板供电,起不到隔离作用作用,can线路上出现强电强磁干扰时,容易导致主板受干扰,严重时,导致电梯主板损坏。

CAN总线都是单独供电,走620 600这两根线 既对设备提供了通讯所需要的电源,也不会对主板电源回路产生干扰。

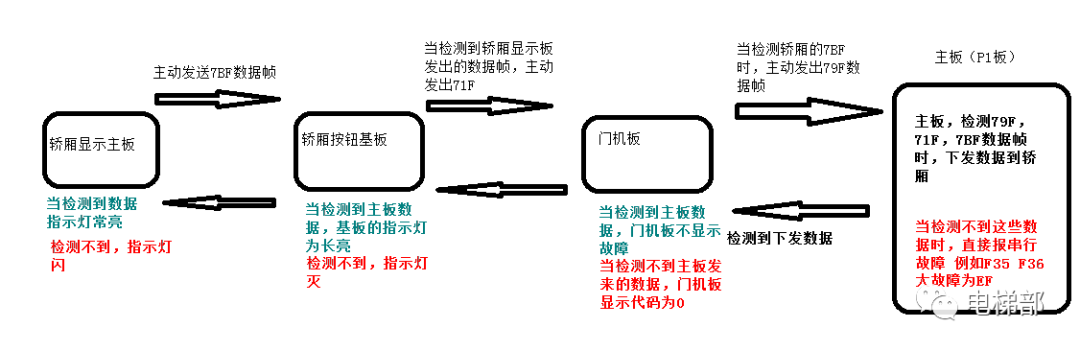

简要画一下,通讯逻辑图

三菱通讯串行故障  理论分析

不要怀疑我画的图的逻辑性,虽然有一部分逻辑错误,但是总体是对的

轿厢显示板发出数据,将激活轿厢按钮基板和门机板发出数据

主板检测到这些板子数据,才下发数据,轿厢类板子接受数据,才能正常通讯

总结下来,内呼串行,

最少 门机板,轿内显示板,轿内按钮主基板,和主板4块板子,相互通讯下,才不会出现串行故障

——————————————————————————————————————

当电梯出现轿厢串行故障,

首先排查,

1.轿厢电源是否电源,是否输出12V电压,没有电压何谈CAN通讯



2.其次再去检查,轿厢显示主板,和轿厢按钮基板;此类板子坏,

        大致分三种原因

 1,轿厢进水

 2,轿厢照明被短路时,导致电源开关异常损坏,或者电路出现强电

 3.人为损坏



这里提醒,因为这两类板子没有做隔离,当照明强电出现短路时,电梯扁电缆太长,容易产生感应电,一瞬间电压涌浪,会被扁电缆其他线吸收到,会导致没做隔离的轿厢按钮基板或者轿厢显示板容易损坏

3.最后再去排查,是否线路问题,上面所述,轿厢的信号和电压最终要传输到主板,当线路出现问题时,信号传不上去

机房的红色1号和2号线之间应该有12v电压,3号线和4号线,通断检查

———————————————————————————————————————

外呼串行故障

此类故障,最容易排查,但也是最难排的故障,因为出现此类故障,很少线路引起的,而是某层的外呼引起的CAN总线被干扰,此时就需要一个一个拆下来试,最常见的一个故障,某层按钮就亮的,拆下来电梯还是往那楼跑,就要怀疑那一层外呼坏了,引起此类故障



最后讲干扰问题,此类问题的出现,一般出现在老凌云2上面和特定的机型上

电梯出现干扰严重时,会出现四种情况,

1.消号,就是按了某层,跑着跑着就消号了,

2.按检修 按着就停

3.主板指示灯 运行时,狂闪

4.外呼一闪一闪的

为什么会干扰,简单点说,机房的变频器本身就是干扰源,

电源板提供的C10C20是与电梯的变频器充电回路共用了一个变压器,当电梯启动时,干扰源通过变压器一同传输到扁电缆C10C20,导线过长容易被相互电磁干扰,扁电缆的通讯CAN CANH-CANL,受到干扰时,会显示错误帧,就是通讯不正常

一般加磁环就可以解决干扰问题,

如果轿厢串行上出现干扰时,请在扁电缆的进线端和出现端加磁环,一般要加在通讯220v电源,和can4根线上。

如果外呼出现闪,按键失灵的情况,机房侧信号和外呼电源加磁环,即可有效解决,为了加强效果,中间楼层最好也加一个磁环

加磁环的方法

磁环绕线,干扰不是很严重时,就直接整根线绕磁环三圈岂可,不需要分开绕

干扰很严重时,最好用先分开用下图方法绕线,抗干扰性好些



三菱通讯串行故障  理论分析



can抗干扰文章http://mini.eastday.com/mobile/190723141107166.html

作者:陈飞
