二、E05/06/07 过电压



【故障报警】

默纳克NICE3000new故障现象-E05/06/07 过电压
主控板显示 E05/06/07 故障:驱动器过电压,不运行。

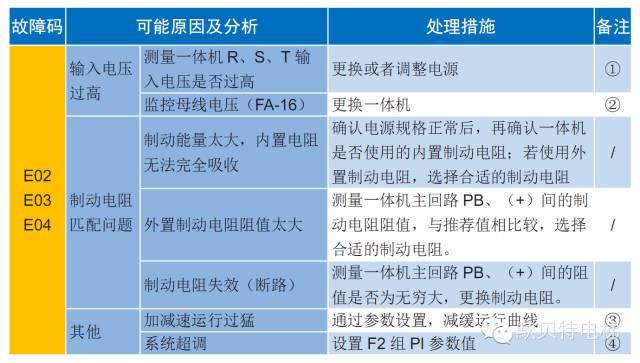

【排查流程】

默纳克NICE3000new故障现象-E05/06/07 过电压

注:①②③④详见下文



【详细检测方法与处理措施】

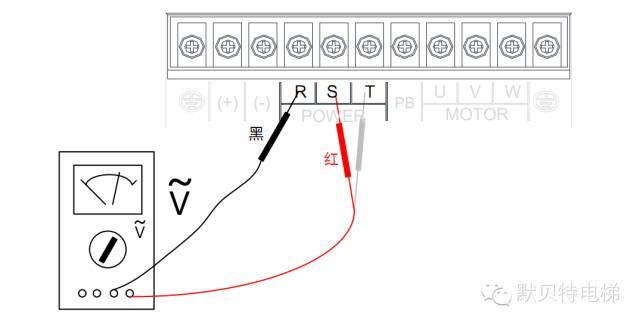

检测输入电压是否正常,以输入三相 380V 为例

1) 拆卸一体机下盖板,露出主回路端子;

2) 将万用表调到(交流)档,测量主回路输入电源RS、RT、ST之间的电压。

默纳克NICE3000new故障现象-E05/06/07 过电压



电源规格:

默纳克NICE3000new故障现象-E05/06/07 过电压

② 监控母线电压

通过FA-16监控母线电压:一般输入380V,FA-16一般在540-560V之间,若明显高于一般范围且输入电压满足①的误差范围,则需更换一体机。

  ● 380V 等级一体机相间超过 537V,220V 等级一体机相间电压超过 297V会导致母线电压过高,报警 E05/06/07。

  ● 若 220V 一体机接入 380V 电源,会导致炸机,切勿如此使用。



③ 如何设置参数,减缓运行曲线

默纳克NICE3000new故障现象-E05/06/07 过电压

F3-02、F3-03、F3-04 用于设置加速过程的运行曲线。

  ● F3-02 用于设置电梯速度曲线(匀加速阶段)的加速度;

  ● F3-03用于设置速度曲线(加加速阶段)加速度由0到F3-02所用的时间,此参数越大,速度曲线(加加速阶段)越平缓。

  ● F3-04用于设置速度曲线(加减速阶段)加速度由F3-02到0所用的时间,此参数越大,速度曲线(加减速阶段)越平缓。F3-05、F3-06、F3-07用于设置减速过程的运行曲线。

  ● F3-05 用于设置速度曲线(匀减速阶段)的加速度;

  ● F3-06用于设置速度曲线(减加速阶段)加速度由0到F3-05所用的时间,此参数越大,速度曲线(减加速阶段)越平缓。

  ● F3-07用于设置是速度曲线(减减速阶段)加速度由F3-05到0所用的时间,此参数越大,速度曲线(减减速阶段)越平缓。

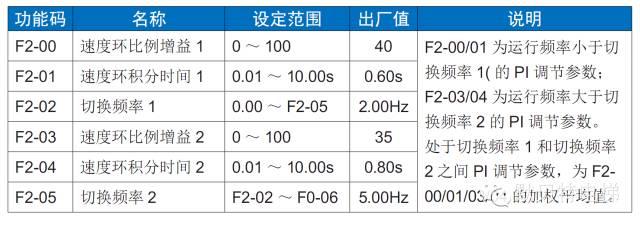

④ 如何设置 F2 组 PI 参数值

默纳克NICE3000new故障现象-E05/06/07 过电压

参数设定说明:

1) 通过设定速度调节器的比例系数和积分时间,可以调节矢量控制的速度动态响应特性。

2) 增加比例增益,减小积分时间,均可加快速度环的动态响应。

3) 比例增益过大或积分时间过小均可能使系统产生振荡。

建议调节方法:

1) 如果出厂参数不能满足要求,则在出厂值参数基础上进行微调:

2) 先减小比例增益,保证系统不振荡;然后减小积分时间,使系统既有较快的响应特性,超调又较小。

3) 如果切换频率1、切换频率2同时为0,则只有F2-03,F2-04有效。



默纳克NICE3000new故障现象-E05/06/07 过电压

默纳克NICE3000new故障现象-E05/06/07 过电压
