一、E02/E03/E04 过电流



【故障报警】

默纳克NICE3000new故障现象-E02/E03/E04 过电流

主控板显示 E02/03/04 故障:驱动器过电流,不运行

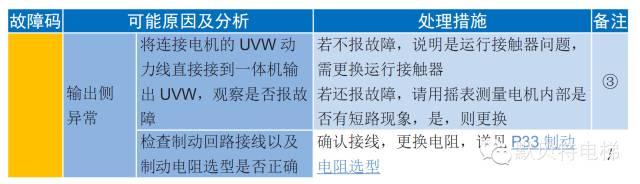

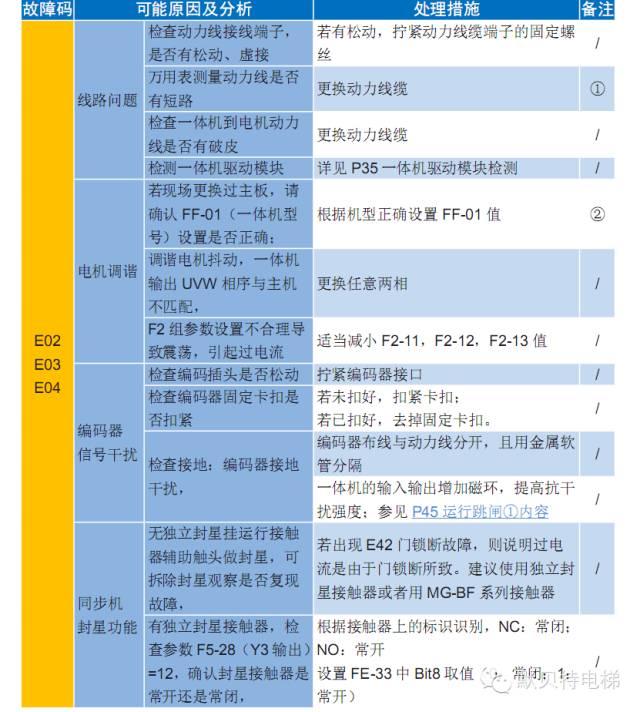

【排障流程】

默纳克NICE3000new故障现象-E02/E03/E04 过电流
默纳克NICE3000new故障现象-E02/E03/E04 过电流

注:①②③④详见下文

【详细检测方法与处理措施】

① 检测动力线缆是否短接或虚接

动力线缆UVW对PE短路确认方法:将动力线缆与一体机和电机均断开,万用表调到电阻档,依次测量PE与UVW之间的阻值,若阻值不是无穷大,则该相线缆与PE短路。

② 检查一体机型号设置是否正确

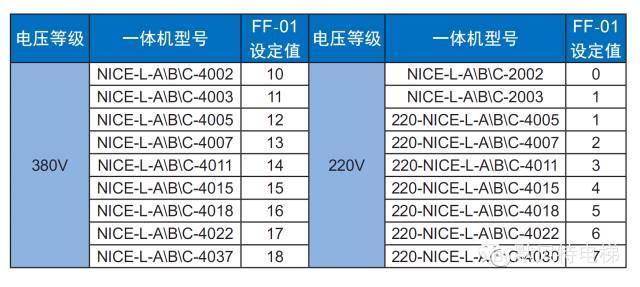

NICE3000new系列一体机型号与FF-01设定值对应关系如下表所示,请按下表进行检查。

默纳克NICE3000new故障现象-E02/E03/E04 过电流

③ 检测电机 UVW 是否对 PE 短路

    检测电机U、V、W、PE间是否有短路,用万用表分别测U、V、W与PE间的电阻,若测出组值不是兆欧级,则表示该相与PE短路。

默纳克NICE3000new故障现象-E02/E03/E04 过电流

默纳克NICE3000new故障现象-E02/E03/E04 过电流



默纳克NICE3000new故障现象-E02/E03/E04 过电流
