电梯五方通话布线原理图和常见问题处理

电梯通话系统中管理中心主机、电梯轿厢、电梯机房分机、电梯顶部、电梯井道底部五方之间进行的通话就是电梯五方通话。五方通话并不是法规与国家标准的直接要求，而采用五方通话是满足法规和国家标准的比较简明而又直接有效的方法。其中与电梯乘坐人员关系最为密切是轿厢与管理中心主机的值班人员之间的通话。

电梯紧急报警装置的作用是当电梯出现困人故障时，被困人员能够简单迅速得使用该装置与外界取得联系。 特别是在未带手机或没有信号手机无法使用时更为重要。

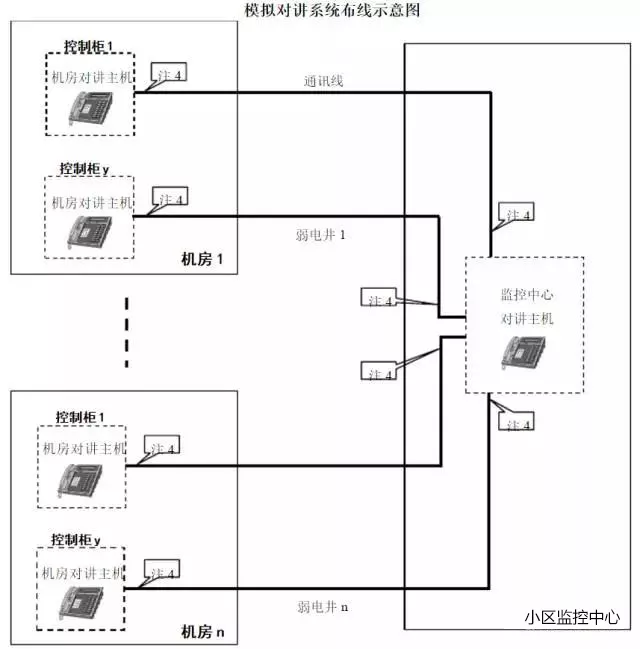

注：

1、图中机房对讲主机及监控中心对讲主机由卖方提供；

2、电梯机房至监控中心之间的布线（包括线材、线管及敷设工程）由客户按大楼结构尺寸负责，并且客户需协助电梯安装单位完成该功能的安装调试。

3、敷线线缆为：PVC护套屏蔽软电缆0.75mm2的2芯电缆，型号为RVVP2×0.75。

4、此图适用于整个项目仅有6台或6台以下电梯的情况。

5、监控中心预留的通讯线需在到达对讲主机后，再多预留2米以上线缆；电梯机房预留的通讯线需在到达电梯控制柜后，再多预留2米以上线缆。

6、电梯机房到监控中心的最远布线距离不能超过2km。

7、对于无机房电梯，电梯的控制柜一般放置在地面1楼井道内。

8、通讯线路单根内阻平均每百米不高于4Ω。

9、布线需达到以下检测要求

绝缘表：500V档分别测量接地线对黑线、白线及黑白两线间阻值，应在0.02MΩ以上。

万用表：

①交流电压档测量黑、白线与接地线间的感应电压在48V以内（电梯系统带电时测量）

②直流电压档测量黑、白线与接地线间及黑白两线间电压应为零

③短接各机房对讲主机通讯主线，在监控中心测量黑线、白线间阻值，应在120Ω之内

10、如客户负责的布线部分需委托卖方完成，具体方案及价格需根据客户的实际要求，另行协商确定。

电梯五方通话常见问题及处理方法
