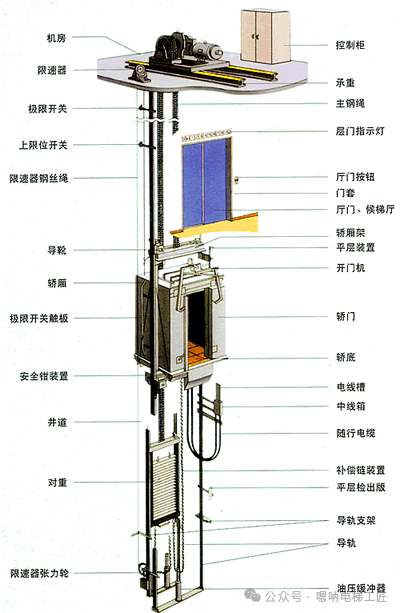

电梯基础知识

电梯的名词解释



运行在至少两列垂直的或倾斜角小于15度的刚性导轨之间的具有一个厢体的服务于规定楼层的固定升降设备。

新手必看!电梯基础知识的简明整理!
新手必看!电梯基础知识的简明整理!

电梯的提升高度

从底层端站楼面至顶层端站楼面之间的垂直距离。

基站

轿厢无投入运行指令时停靠的层站。

层间距离

两个相邻停靠层站层门地坎之间的距离。

新手必看!电梯基础知识的简明整理!

新手必看!电梯基础知识的简明整理!

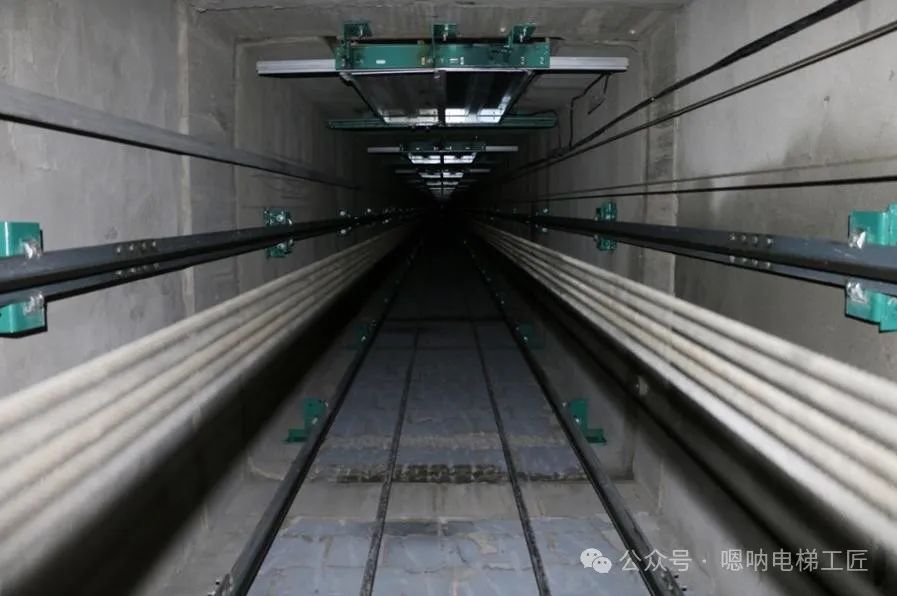

井道宽度

平行于轿厢宽度方向井道壁内表面之间的水平距离。

井道深度

垂直于井道宽度方向井道壁内有之间的距离。

底坑深度

由底层端站地板到井道底坑地板之间的垂直距离。

顶层高度

由顶层端站地板至井道顶板下最突出构件之间的垂直距离。

轿厢宽度

平行于轿厢入口宽度的方向,在距轿厢底1m高处测得的轿厢壁两个内表面之间的水平距离。

轿厢深度

垂直于轿厢宽度的方向,在距轿厢底部1m高处测得的轿厢壁两个内表面之间的水平距离。

轿厢高度

从轿厢内部测得地板至轿厢顶部之间的垂直距离(轿厢顶灯罩和可拆卸的吊顶在此距离之内)。

新手必看!电梯基础知识的简明整理!

新手必看!电梯基础知识的简明整理!

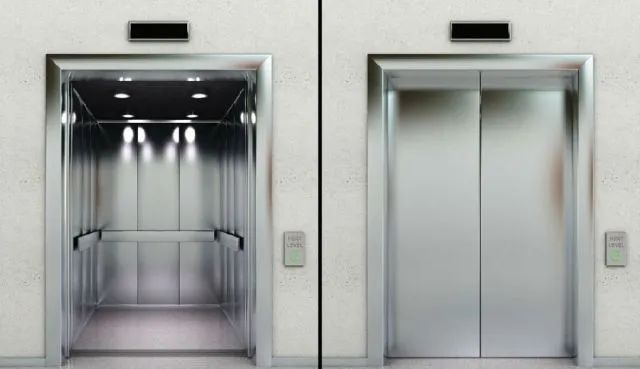

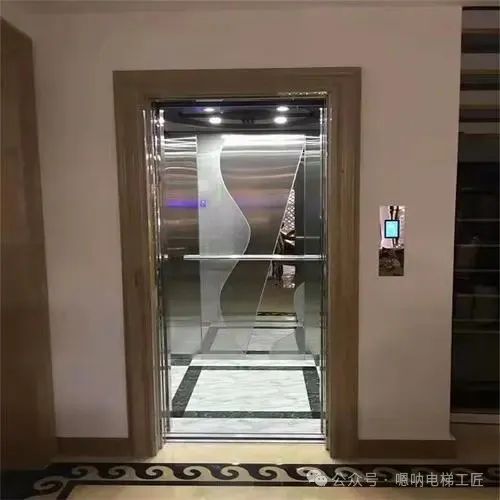

中分门

层门或轿门,由门口中间各自向左.右以相同速度开启的门。

旁开门

层门或轿门的两扇门,以两种不同速度向同一侧开启的门。

左开门

面对轿厢,向左方向开启的层门或轿门。

右开门

面对轿厢,向右方向开启的层门或轿门。

垂直中分门

层门或轿厢的门,由门口中间以相同速度各自向上.下开启的门。

有齿轮曳引机

电动机通过减速齿轮箱驱动曳引轮的曳引机。

无齿轮曳引机

电动机直接驱动曳引轮的曳引机。

自动扶梯

带有循环运行梯级,用于向上或向下倾斜输送乘客的固定电力驱动设备。

自动人行道

带有循环运行(板式或带式)走道,用于水平或倾斜角不大于12度输送乘客的固定电力驱动设备。

倾斜角

梯级.踏板或胶带运行方向与水平面构成的最大角度。

自动扶梯提升高度

自动扶梯进出口两楼层底板之间的垂直距离。

理论输送能力

自动扶梯或自动人行道,在每小时内理论上能够输送的人数。

新手必看!电梯基础知识的简明整理!

新手必看!电梯基础知识的简明整理!

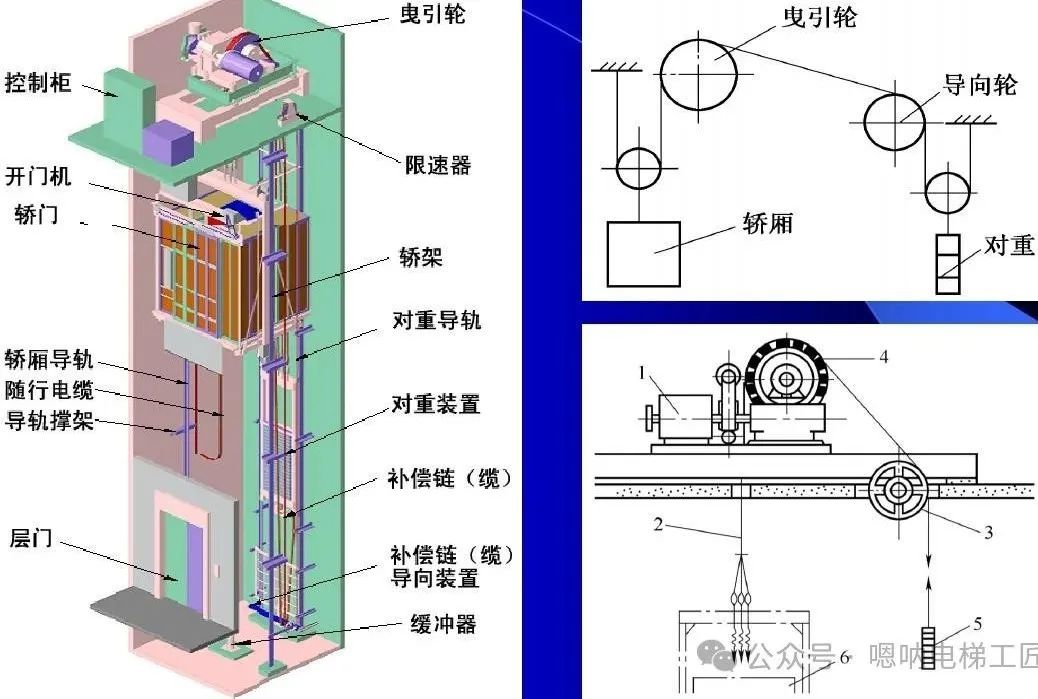

电梯运行的基本原理.结构及制造许可明细

   曳引钢丝绳绕过曳引轮,一端连接轿厢,一端连接对重装置。轿厢与对重装置的重力使曳引钢丝绳压紧在曳引轮槽内产生摩擦力,这样曳引轮转动,驱动钢丝绳拖动轿厢和对重做相对运动,即轿厢上升,对重下降;轿厢下降,对重上升。于是轿厢就在井道中器导轨上下往复运行。轿厢与对重能做相对运动,是靠曳引绳和曳引轮间的摩擦力为实现的。





新手必看!电梯基础知识的简明整理!

新手必看!电梯基础知识的简明整理!

电梯的主参数确定



电梯的主参数:额定载重量,额定速度

       额定载重量:单位为公斤(kg), 是指保证电梯正常运行的允许载重量。这是制造厂家设计制造电梯及用户选择电梯的主要依据,也是安全使用电梯的主要参数。对于乘客电梯常用乘客人数(一般按75kg/人)这一参数表示。电梯载重量主要有以下几种(kg):400、630、800、1000、1250、1600、2000、2500等。

       额定速度:单位为米/秒(m/s),指电梯设计所规定的轿厢运行速度,是设计制造和选用电梯的主要依据。常见有以下几种:0.63、1.06、1.60、1.75、2.50、4.00m/s等。

新手必看!电梯基础知识的简明整理!


基本规格

轿厢尺寸:指轿厢内部尺寸和外廊尺寸,以深×宽表示。内部尺寸由梯种和额定载重量(或乘客人数)确定, 它也是应掌握用以控制载重量的主要内容。外廊尺寸关系到井道的设计。

厅、轿门的型式:指电梯门的结构型式。按开门方向可分为中分式、旁开式(侧开式)、直分式(上下开启)等几种。按材质和功能有普通门、消防门、双折门等。按门的控制方式有手动开关门和自动开关门等。

层站数:各层楼用以出入轿厢的地点为站, 电梯运行行程中的建筑层为层。如电梯实际行程15层,有11个出入轿厢的层门,则为15层/11站。

新手必看!电梯基础知识的简明整理!

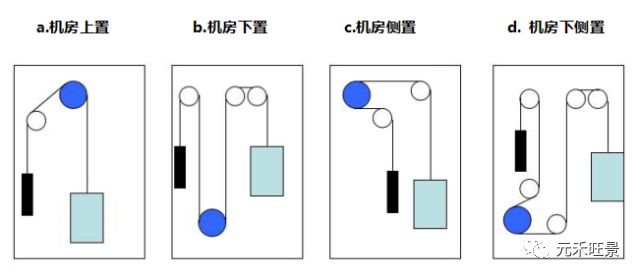

曳引梯常用的结构形式(主机位置)

新手必看!电梯基础知识的简明整理!
新手必看!电梯基础知识的简明整理!

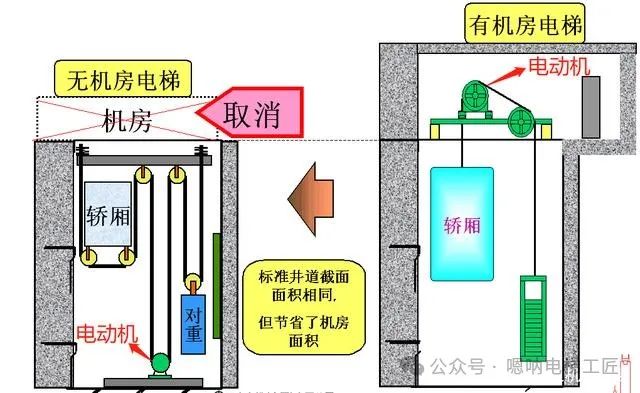

e.无机房电梯

特点:无机房电梯的特点就是没有机房,为建筑商降低成本降低建筑的空间要求,将原机房内的控制屏、曳引机、限速器等移往井道等处,或用其它技术取代。另外无机房电梯一般采用变频控制技术和永磁同步电机技术,故节能、环保、不占用除井道以外的空间。

新手必看!电梯基础知识的简明整理!

井道布置



主机上置式

       这种布置方式中,主机放在井道顶层轿厢和电梯井道壁之间的空间,为了使控制柜和主机之间的连线足够短,一般将控制柜放在顶层的厅门旁边,这样也便于检修和维护。



主机下置式

       主机放在井道的底坑部分,放在底坑轿厢和对重之间的投影空间上,控制柜一般采取壁挂形式。这种放置方式给检修和维护也提供了方便。



主机放在轿厢上

       主机放在轿厢的顶部,控制柜放在轿厢侧面,这种布置方式,随行电缆的数量比较多。



主机控制柜位置

       主机和控制柜放在井道侧壁的开孔空间内这种方式对主机和控制柜的尺寸无特殊要求,但是要求开孔部份的建筑要有足够厚度,并要留有检修门。

新手必看!电梯基础知识的简明整理!

注:以上内容及图片来源于网络,仅供学习,如牵涉版权请联系删除
