默纳克门回路检测
一、门回路检测要求说明
1、当轿厢在开锁区域内，轿门开启且层门门锁释放时，应当监测检查轿门关闭位置的电气安全装置、检查层门锁紧装置的锁紧位置的电气安全装置和监控信号的正确动作，如果监测到故障，应当防止电梯的正常运行。
二、门回路检测方案要求
1、方案：控制软件配合安全电路板实现门锁短接检测。
2、功能：可以独立检测厅门锁紧触点或轿门关闭触点是否被短接。如E53故障
三、门回路检测

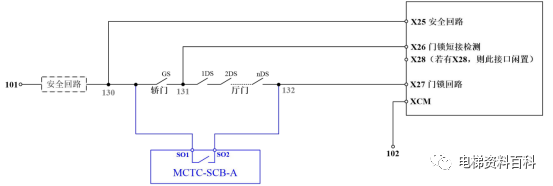

1、单门检测原理图
单门检测的工作原理：
每次到站开门时，控制系统配合MCTC-SCB-A，对门锁回路实行短暂、安全的短接操作，在短接过程中，若厅门或者轿门被短接，则X26将会有电压信号，据此系统可检测出有门锁被短接，系统报故障停止电梯再次运行如E53故障。

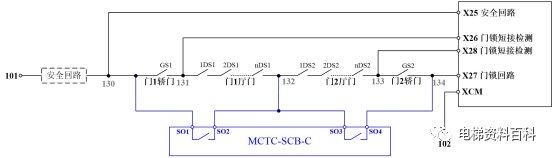

2、双单门检测原理图
双门检测的工作原理：
每次到站开门时，控制系统配合MCTC-SCB-C，对门锁回路实行短暂、安全的短接操作，在短接过程中，若门1的厅门或者轿门被短接，则X26将会有电压信号；若门2的厅门或者轿门被短接，则X28将会有电压信号，据此系统可检测出有门锁被短接，系统报故障停止电梯再次运行如E53故障。
3、门回路检测原理图
门回路检测方案对门锁回路接线的相关要求：
1、单门时，门锁回路的接线无特殊要求，轿门、厅门串接，但对次序无要求。
2、双门时，门锁回路的接线必须遵守下图中的指导：
门1轿门、门1厅门、门2轿门、门2厅门必须依次串接，不可改变次序。此应用时，随行电缆要增加2根线，井道电缆要增加1根线。
三、门回路检测相关参数设置
不区分主板、SCB板类型，适用于所有NICE3000new控制器
| 主板信号 | 参数 | 单门设置 | 双门设置 | 功能说明 | |
| 门锁检测参数
| X26 | F5-37 | 7 | 7 | 门锁短接检测 |
| X27 | F5-39 | 5 | 5 | 门锁短接检测 | |
| X28 | F5-40 | 0 | 8 | 门锁短接检测 | |
| SCB配合参数
| X2 | F5-02 | 3 | 3 | 门区输入 |
| X22 | F5-22 | 22 | 22 | 封门反馈 | |
| Y4 | F5-29 | 3 | 3 | 封门输出 | |
| 其他参数 | /
| FE-32
| Bit2=1 bit3=1 | Bit2=1 bit3=1 | 再平层/提前开门功能 |

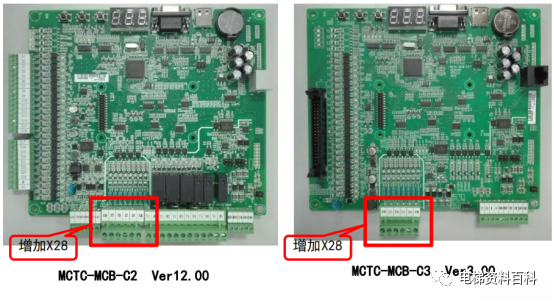

四、主板件展示
五、方案配置说明
1、通用方案适用于不使用默纳克控制柜
| 梯型
| 控制主板（MCTC-MCB-C2) | 安全电路板
| |
| 主板（硬件） | 程序 | ||
| 单门电梯 | 无限制 | ≥ V20.02 | MCTC-SCB-A/A1 |
| 双门电梯
| 支持新国标的版本 版本 ≥ V3.00门锁检测点：X26/X27/X28
| ≥ V20.02
| MCTC-SCB-C
|
2、默纳克控制柜方案适用于使用默纳克控制柜
| 梯型
| 控制主板MCTC-MCB-C3 | 接口板
| 安全电路板 | |
| 主板（硬件） | 程序 | |||
| 单门电梯 | 无限制 | ≥ V20.02 | MCTC-KCB-B2 | MCTC-SCB-A/A1 |
| 双门电梯
| 支持新国标的版本 版本 ≥ V3.00 门锁检测点：X26/X27/X28
| ≥ V20.02
| MCTC-KCB-B2
| MCTC-SCB-C
|
