电梯导向系统之—导靴

    电梯导靴的主要功能是固定轿厢和对重的位置，导靴的凹形槽与导轨的凸形工作面的位置配合关系如下图所示。

    导靴可以使轿厢和对重装置沿着导轨上下运动，防止轿厢和对重装置在曳引钢丝绳上的扭转和在不对称负荷下的偏斜或摆动，使电梯的轿门地坎、层门地坎、井道壁之间及操纵系统的各部分之间保持恒定的位置关系。

    导靴分别安装在轿厢和对重装置上。轿厢架上有四个导靴，分别安装在轿厢架的四个角上，两只上导靴固定在轿顶横梁的两端。两只下导靴固定在轿厢底部安全钳钳座的下面。对重架上也有四个导靴，分别安装固定在对重架的上部和下部。

    导靴的类组：导靴一般可以看成是由靴头、靴体和靴座组成。简单的导靴可以由靴头和靴座构成。靴头可以是固定的，也可以是活动（浮动）的；靴头可以是凹型槽与导轨配合，也可以用三个滚轮与导轨配合。

常用的导靴类型如下表：

    刚性滑动导靴有什么特点?它适用于什么场合？

刚性滑动导靴又称固定滑动导靴，其外形和结构如文末图片所示。刚性滑动导靴由靴座和靴底等主要部件组成，靴座多为铸铁制造，也有的采用焊接件，使其具有足够的强度，刚度和稳定性；靴衬采用耐磨性和减震性较好的尼龙材质制作。刚性滑动导靴的结构特点是靴头为固定的。因此，在安装和维修调整时，应使靴衬底部与导，轨端面间留有0.5-1.0MM的间隙，在靴衬与导轨两侧面之间也应有尽可能均匀的适量间隙，以容纳导轨间距和侧面实际存在的偏差。刚性滑动导靴结构简单，刚性较好，承载能力强，但因靴衬与导轨端面间存在着一定的间隙，所在电梯运行时易产生较大的振动和击。因此，这种导轨通常适用于杂物梯和低速大吨位的电梯及对重装置上。

    弹性滑动导靴有什么特点?它适用于什么场合？

弹性滑动导靴的外形如文末图片所示。弹性滑动导靴由靴座，靴头，靴衬，靴轴，压缩弹簧或橡胶弹簧，调节套或调节螺母等组成，其结构如开篇图片所示。

1、弹簧式滑动导靴：弹簧式滑动导靴的导靴头只能在弹簧的压缩方向上作轴向浮动，因此又称单向弹性导靴。其结构如文中开头图片所示。弹簧式滑动导靴与固定滑动导靴的不同之处在于增加的弹簧可调装置，使靴头具有可浮动的特点。通过调节弹簧的压力，使靴衬的底部始终贴在导轨端面上，有助于减缓轿厢运行中的振动冲击，使轿厢运行平稳。这种导靴适用于额定速度不超过1.75MM/S的电梯。

2、橡胶弹簧式滑动导靴：橡胶弹簧式滑动导靴的结构如文中开头图片所示，其靴头除了能作轴向浮动外，在其它方向上也能作适量的位置调整。由于靴头具有一定的方向性，因此对导轨侧工作面方向上的力也有一定的减缓性，同时侧工作面上的间隙值也可取得较小（单侧可取0.25MM）,从而使其工作性能较优，适用的速度范围也相应增大。

    滚动导靴由什么特点？它适用于什么场合？

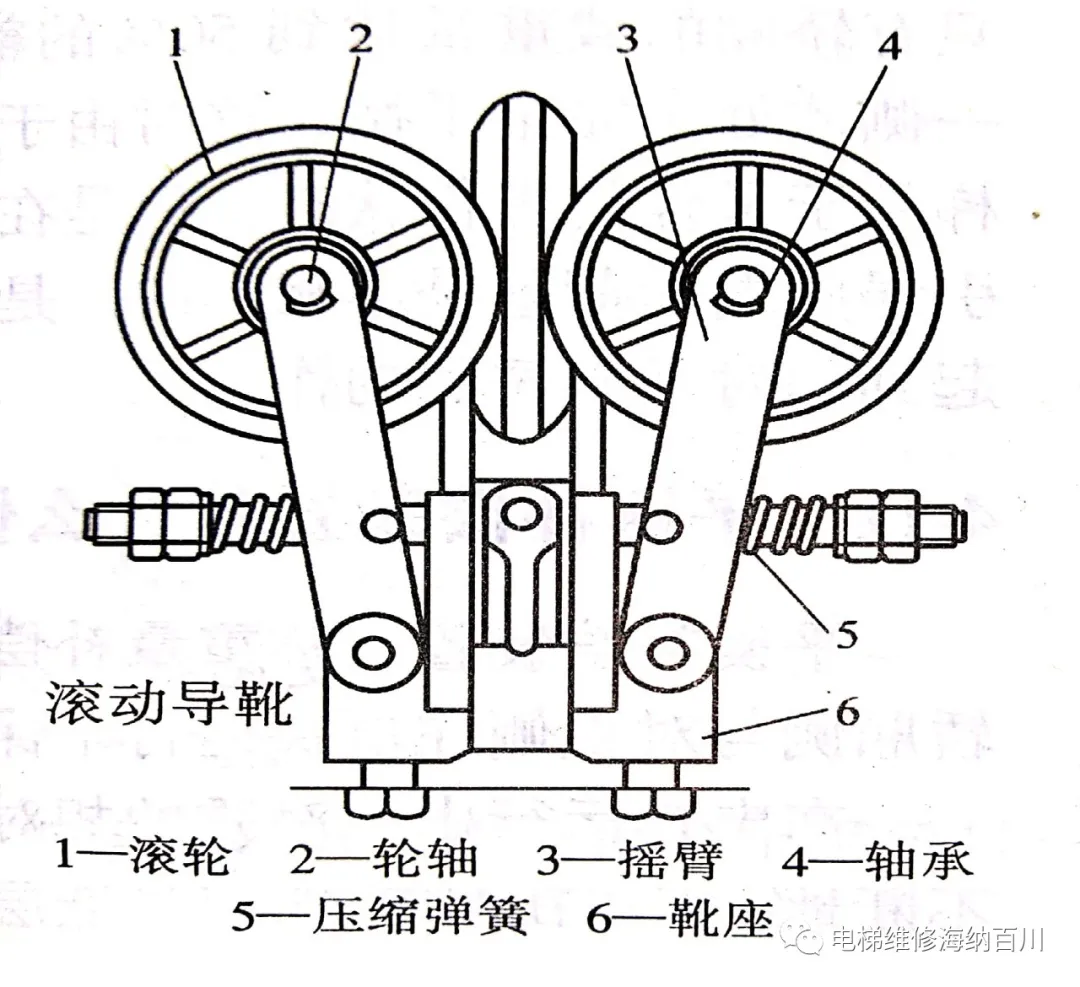

滚动导靴由滚轮，摇臂，靴座和压缩弹簧等组成，其结构如文中开头图片所示。

滚动导靴采用三只硬质橡胶滚轮代替滑动导靴的三个工作面，三只滚轮在弹簧力的作用下，同时与导轨的正面和两个侧面相接触，并紧贴其上。当轿厢运行时，三只滚轮同时在导轨的三个工作面上滚动，并自动补偿与导轨接触滑动导靴工作中部位的因制造，安装所形成的几何形状误差，从而将滑动导靴工作中的滑动摩擦改为滚动摩擦，有效地改善了导靴的性能，降低了摩擦损耗，节省了由于摩擦所造成的能量损失。弹簧和橡胶的吸振使轿厢和对重的运行更加平稳，并减小了由此而产生的噪声。滚动导靴以其良好的减缓性能而被广泛应用于额定运行速度大于2.0M/S的高速电梯中。

    滚动导靴对加工制造和安装的质量要求高，滚轮对导轨工作面应保持垂直，轮缘应全部压在导轨工作面上。滚轮应保持与导轨工作面的良好接触，且转动灵活。滚动导靴不像滑动导靴在工作面上加润滑油，否则滚轮有可能打滑而不滚动，反而使运行性能变坏。

下面四幅图自左往右分别为刚性导靴、弹性导靴、滚动导靴和对重导靴
