浅谈缓冲器试验注意事项



TSG T7001-2023与TSG T7008-2023于2023年4月2日发布,过渡期一年,缓冲器试验作为检验检测规则新增项目,检验检测规则对缓冲器试验的要求与试验方法完全相同:

缓冲器试验注意事项

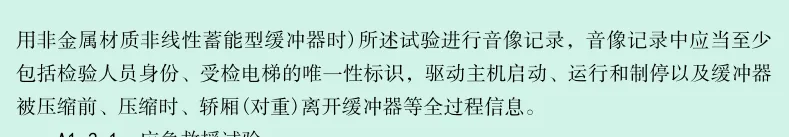

不同之处在于:TSG T7001-2023对缓冲器试验要求对非金属非线性材质的蓄能缓冲器进行音像记录:

缓冲器试验注意事项

此处需注意:缓冲器试验适用于所有类别的乘客与载货电梯[曳引驱动乘客电梯、曳引驱动载货电梯、强制驱动载货电梯、液压乘客电梯、液压载货电梯、消防员电梯和防爆电梯(不含防爆杂物电梯)],无论是耗能型缓冲器或是金属材质的线性缓冲器都需要做缓冲器试验,只是检验规则中未对耗能型缓冲器或是金属材质的线性缓冲器做出音像记录要求。

检测规则中没有音像记录的要求,但是各省或地市区域发布的对自行检测地区性文件中有音像记录要求的大多参照了检验规则中对缓冲器音像记录的要求,但是适用范围并未明确说明仅对非金属非线性材质的蓄能缓冲器进行音像记录。

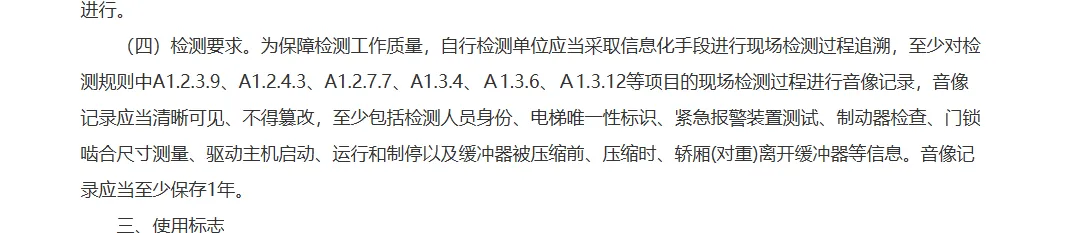

如:山东省要求

缓冲器试验注意事项

缓冲器试验前准备:

1. 确定平衡系数符合要求

2. 确定对重、轿厢悬挂装置端部固定完好、反绳轮防脱槽装置可靠

3. 确定对重块、架固定可靠

4. 缓冲器完好且固定可靠,耗能缓冲器液位正常

5. 确定当轿厢位于顶层端站时,测量对重与缓冲器的距离,未超过最大允许值(防止对重压缩缓冲器时轿厢冲顶)

6. 以测量出对重与缓冲器的距离,判断当对重压在缓冲器上和缓冲器压缩期间,轿顶(护栏、导靴等)、轿厢各运动部件(轿门门头、轿厢地坎等)与井道中固定部件(无机房悬挂装置的端部,换速、限位、极限的电气安全装置或撞尺,无机房的主电源电缆等)有无刮擦、干涉的可能。

7. 判断当轿厢压在缓冲器上和缓冲器压缩期间,对重上方各运动部件与井道固定部件,轿厢底部运动部件(轿厢护脚板,轿门地坎等)与底坑固定部件(地坎爬梯等)有无刮擦、干涉的可能。

8. 查阅该电梯的电气原理图,确定是否需要短接/屏蔽平层感应器、限位、极限、缓冲器电气安全装置

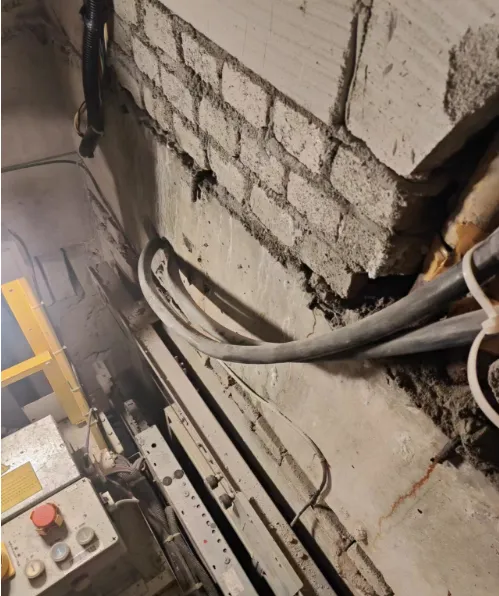

主电源电缆可能与轿厢门头干涉:

缓冲器试验注意事项

缓冲器试验步骤:

1. 确认轿厢空载

2. 短接/屏蔽平层感应器、限位、极限、缓冲器电气安全装置(如需要)

此处需要注意:部分有机械限位电气安全装置的电梯需要在轿顶或是底坑短接,多数由主板或是平层感应器达成检修限位的电气限位的,可以在主板上通过调参数或是在端子排短接线的方式屏蔽限位信号,还有部分电梯需要将轿顶平层感应器信号取消。

3. 以检修速度运行分别使对重、轿厢缓冲器压缩,轿厢、对重停在缓冲器上,再离开

此处需要注意:为了防止部分电梯曳引力过大提起空载轿厢,应准确判断出何时对重已经接触缓冲器,可以通过测量轿厢地坎与顶层端站地坎高度差与缓冲器距离和压缩行程之和比较,或是在曳引绳上标记测量曳引绳运行距离(注意曳引比),观察对重端部固定弹簧的压缩量。

如果已判定对重完全压实缓冲器后继续检修上行轿厢仍能运行,需要立即停止运行轿厢避免轿厢冲顶后下落导致限速器安全钳动作难以恢复,同时应判定A1.3.11曳引能力试验(1)不符合。

缓冲器试验后检查:

1. 观察缓冲器是否未出现对电梯正常使用有不利影响的损坏(如明显倾斜、断裂、塑性变形、剥落、破损等)

2. 观察耗能缓冲器柱塞是否复位完全,液压油是否需要补充

3. 分别以检修速度、正常速度运行电梯,观察电梯是否正常运行

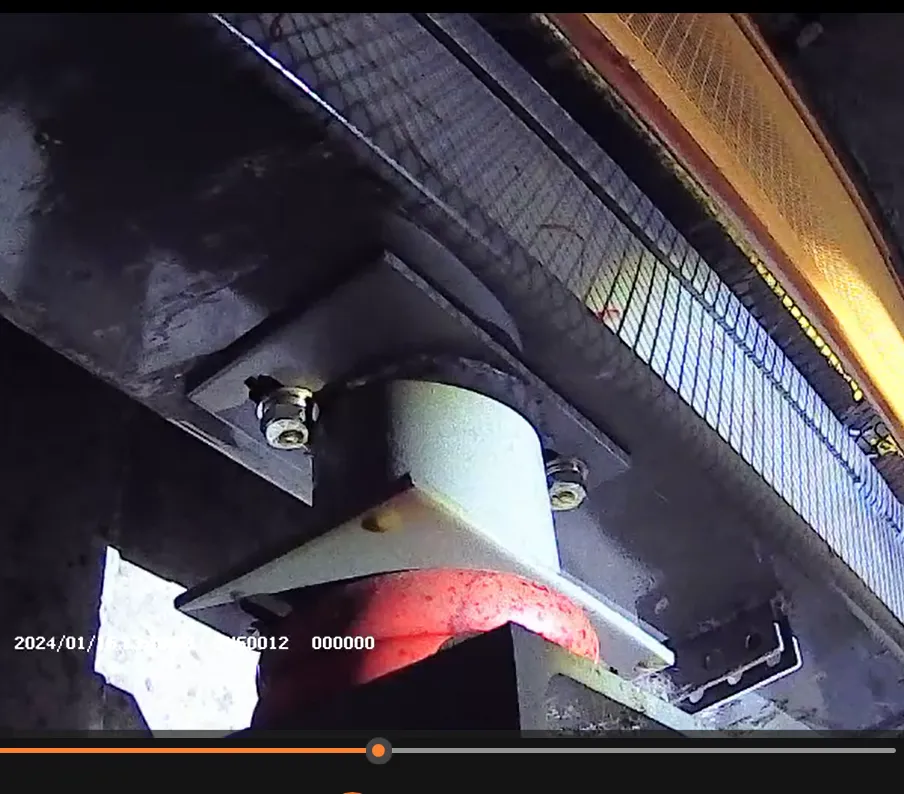

录制音像记录注意事项:

1. 至少需要包含检验人员身份、受检电梯的唯一性标识(轿厢铭牌或是电梯使用标志)

2. 如果将记录仪放置在底坑需要注意记录仪放置位置以及井道照明情况

缓冲器试验注意事项
