电梯维保是指电梯专业维保人员定期对电梯部件进行检查、加油、清除积尘、调试安全装置等工作。例如一部电梯运行在十层楼高的居民楼里,平均每天升降的次数就有约300次。积年累月的运行,零部件损耗在所难免,因此电梯定期维保对于电梯稳定运行、延长电梯使用寿命而言至关重要。

今天小编就介绍下电梯维护保养都需要注意什么?主要检查哪些项目?

电梯维护保养四要素

01

 日常清洁

电梯维护及保养的最重要的要素是日常清洁。肮脏多半是造成电梯故障的主要原因。在继电器触点或门锁处的一点点灰尘就会使电梯停止运行。通常潜在的故障点及磨损的零件都能通过日常的清洁工作来发现,以防患于未然。

电梯维保教程大全

图为电梯日常清洁

02

 零部件的更换及修理

维护及保养的第2个最重要的任务是零部件的更换及修理。必须更换已磨损的零部件,以确保电梯持续安全运行,并使故障减少到最低。

电梯维保教程大全

图为电梯零部件的更换及修理

03

  润滑

第3重要的是润滑。对任何机械设备来说,正确系统的润滑可以把磨损减少到最低,并保证电梯的正常运行以及延长零部件的寿命。

电梯维保教程大全

图为电梯润滑

04

   调整

最后是调整。它与保持电梯清洁和润滑同样重要,是保证电梯处于最佳状态的最重要的要素之一。

即使一台电梯能保持清洁,各部件都得到了良好的润滑,磨损的零部件也能被及时更换,但如果调整得不恰当,那么整个保养的目的就不能达到。

电梯维保教程大全

图为电梯调整

主要检查项目

01

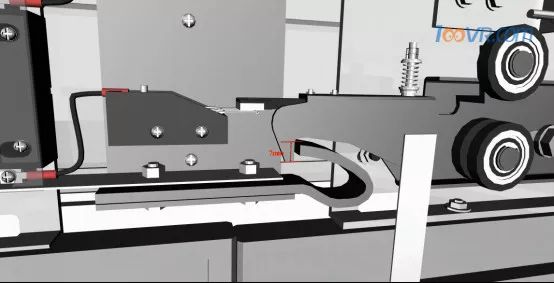

  厅门门锁啮合状况检查调整

检查厅门门锁锁钩和电气触点之间的啮合距离是否达到了7mm以上以及触点的压缩行程,如果不符合标准要求进行调整。

电梯维保教程大全

图为电梯厅门门锁啮合状况检查

02

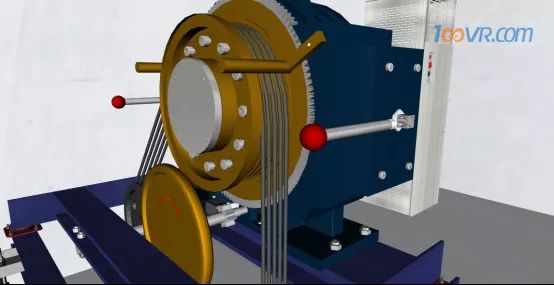

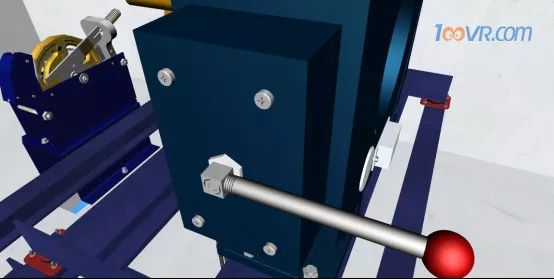

 手动盘车操作

手动盘车前必须切断主电源开关,将盘车手轮插入盘车装置键轴上,盘车安全开关断开安全回路。手动盘车操作应由2个人以上进行,一人扳动制动器释放手柄松闸,另一人扳动盘车手轮缓慢移动轿厢。从曳引绳层标确认轿厢平层位置,停止盘车,并使制动器复位。

电梯维保教程大全

图为电梯手动盘车操作

03

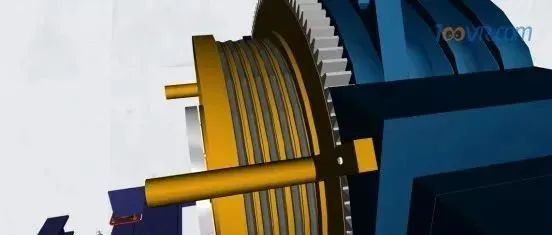

  曳引轮绳槽磨损检查

电梯维保教程大全

图为电梯曳引轮绳槽磨损检查

电梯在正常使用条件下,某一根或两根曳引绳很快磨损达到报废标准,曳引轮槽深度差也达到1.5毫米,必须更换或修复。

电梯维保教程大全

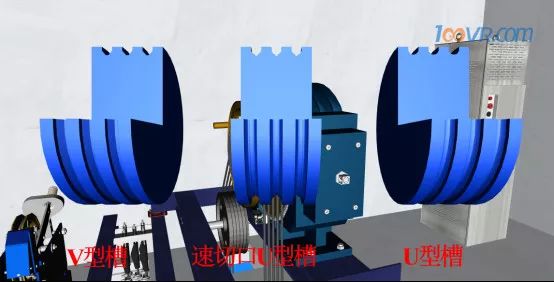

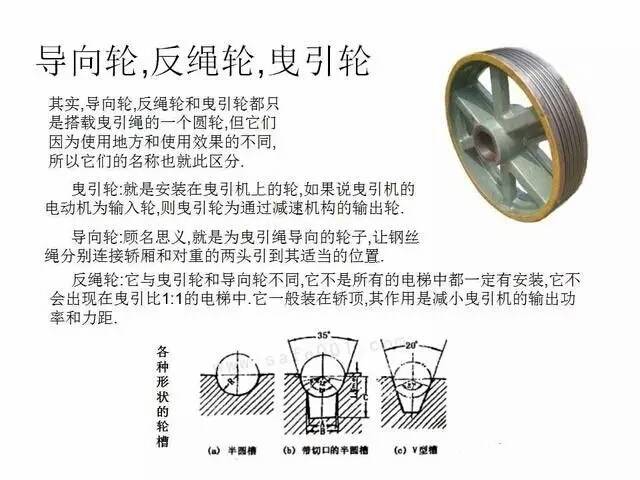

图为电梯轮槽的形状

轮槽的形状分为V型槽、速切口U型槽、U型槽,尺寸要求根据所选择的轮槽类型配置,达到标准摩擦系数的工况即可。

04

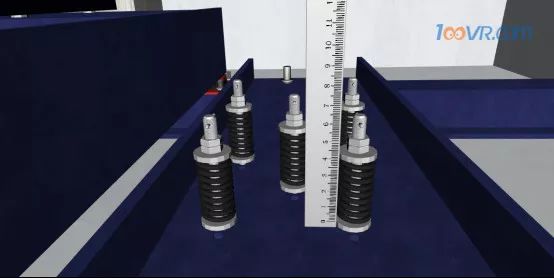

  检查钢丝绳张力

使用钢直尺等测量工具对弹簧高度进行测量,调整张力则通过对弹簧的位置、高度的调整保持齐平。

电梯维保教程大全

图为电梯检查钢丝绳张力

05

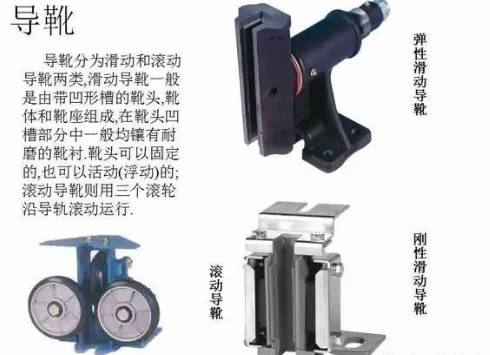

  检查导靴与导轨的间隙

不同导靴类型与导轨之间的间隙尺寸要求不同,滑动导靴、固定导靴与导轨间隙在1-2mm,而滚动导靴与导轨之间的间隙为3mm。可以使用塞尺进行测量导靴与导轨的间隙。

电梯维保教程大全

图为检查电梯导靴与导轨的间隙

06

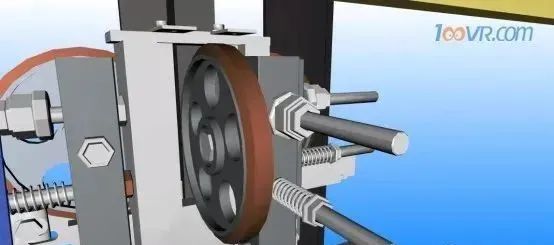

  检查制动器间隙

使用塞尺进行测量,间隙在0.2-0.4mm之间,两边都需要检查。调整制动系间隙则需要将手柄插入,向下扳动,注意下压时电梯不能往上跑。

电梯维保教程大全

图为检查电梯制动器间隙

07

 验证井道里限位开关和极限开关功能

按下开关,让电梯下降,当电梯出现故障持续下行时,限位开关和极限开关向内滑动。

电梯维保教程大全

图为验证电梯限位开关功能

08

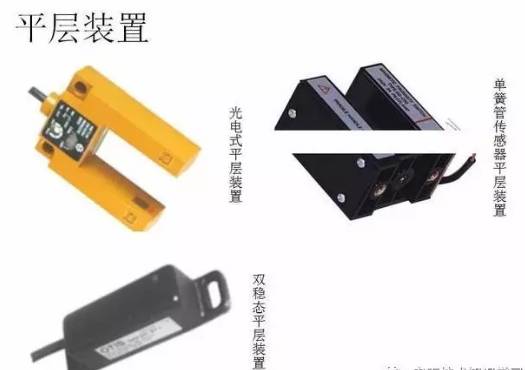

  平层精度

当轿厢上下行时,平层检测器感应到平层压板后慢慢停止,平层状态下轿门地坎与厅门地坎的水平误差,基本要求是要一样平,该尺寸没有国标规定,一般是制造单位要求误差值在3mm内。

电梯维保教程大全

图为电梯平层精度检查



电梯是如何保养和维修

处在维保行业的你,

掌握一些维保教程,

更有利于你工作的开展!

最全面的【电梯维保教程

▼▼▼▼▼

电梯的保养是电梯安全最重要的方面,按规定每部电梯每个月必须保养两次,每季度全面检查一次。如果要满足要求进行电梯全方位保养,电梯安全事故将大幅度下降。



电梯的分类

根据驱动方式的不同,电梯可以分为曳引驱动,强制(卷筒)驱动,液压驱动等几种驱动方式。其中曳引驱动方式具有安全可靠,提升高度基本不受限制,电梯速度容易控制等优点,其已成为电梯产品驱动方式的主流。

在曳引式提升机构中,钢丝绳悬挂在曳引轮绳槽中,一端与轿厢连接,另一端与对重连接。曳引轮利用其与钢丝绳之间的摩擦力,带动电梯钢丝绳继而驱动轿厢升降,下面,就以曳引驱动电梯作为介绍的对象。







电梯维保教程大全-图片1

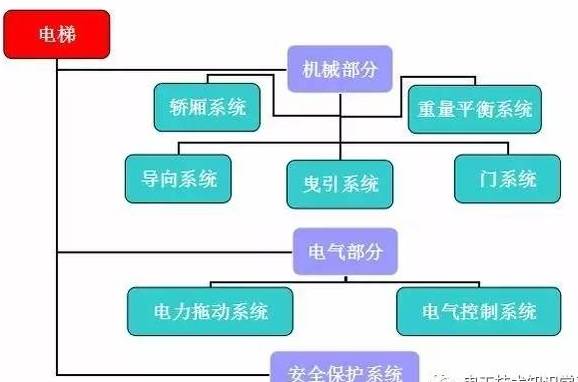

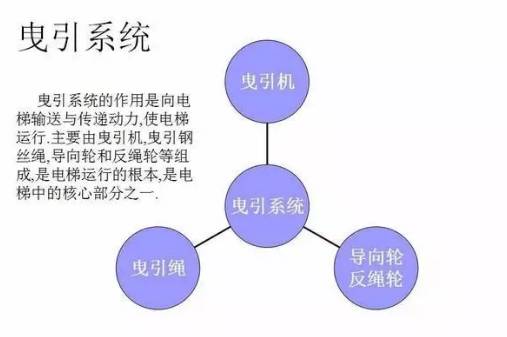

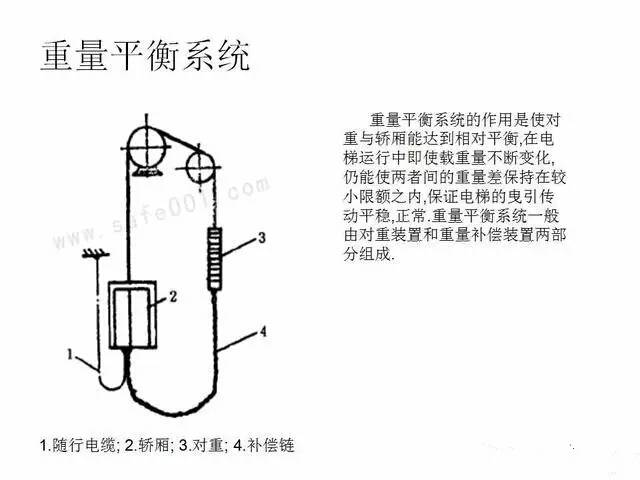

电梯八大系统



电梯维保教程大全-图片2

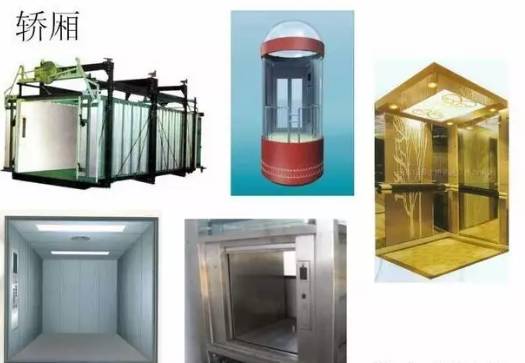

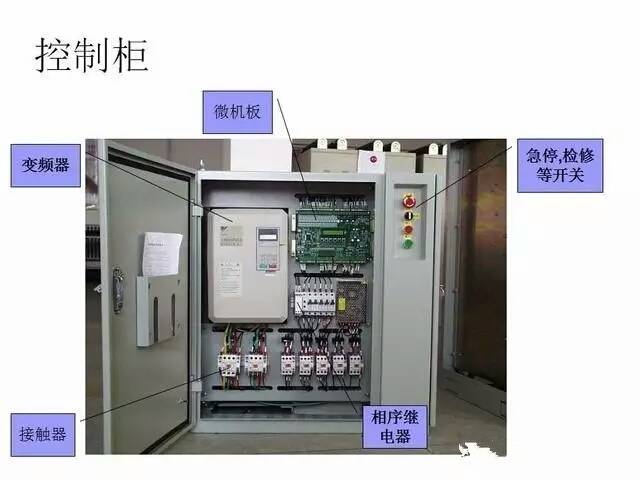

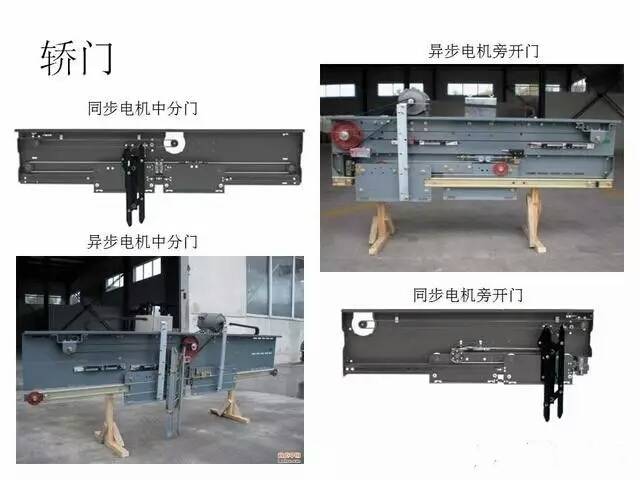

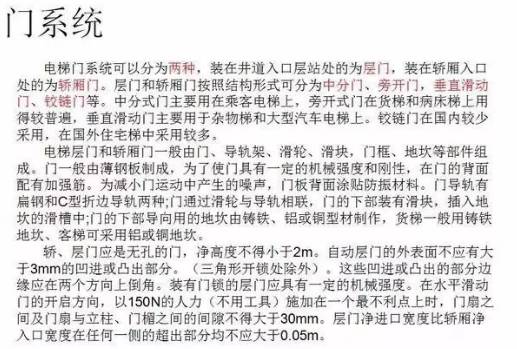

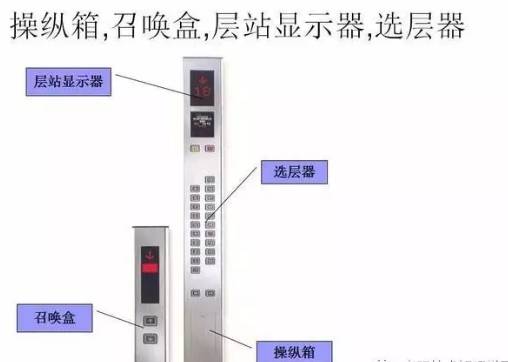

电梯的构成

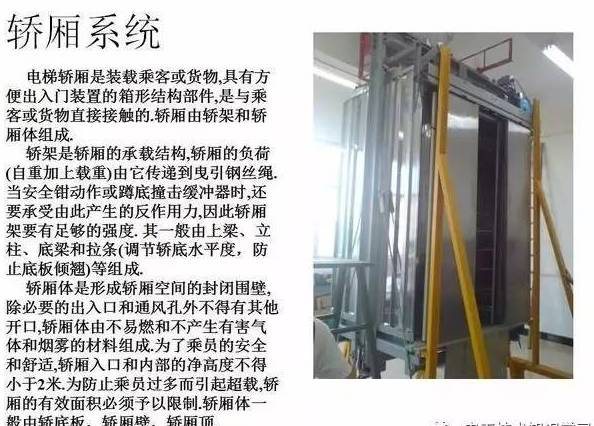

电梯维保教程大全-图片3

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

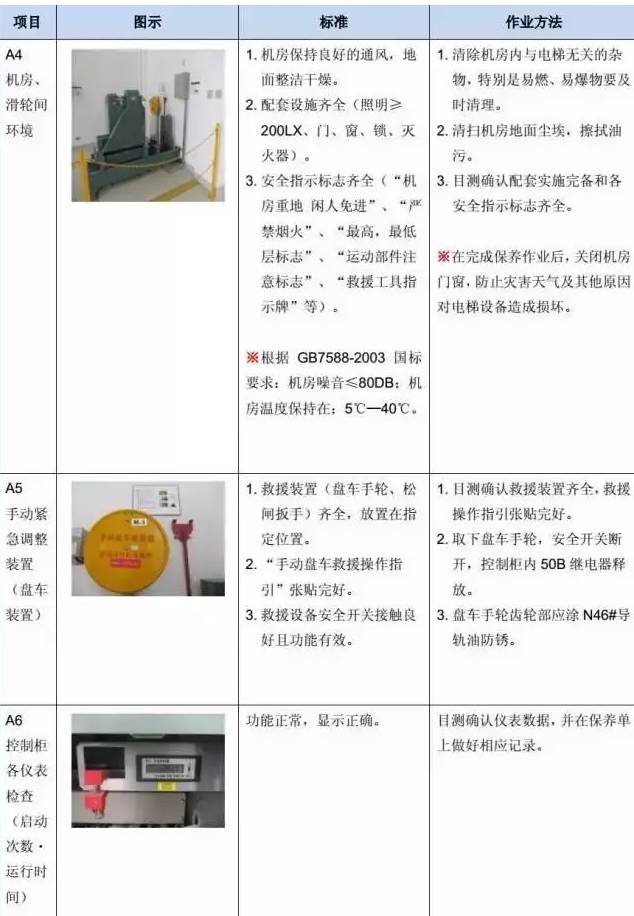

电梯维保教程大全-图片4电梯维保教程大全-图片4

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全



电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全

电梯维保教程大全





电梯的维修保养

轿厢空载时,以检修速度下行至足够复位的距离,手动限速器,安全开关应动作,电梯应停止;轿顶安全钳开关应动作,使电梯停止运行。

电梯维修保养主要标准

 机房:

  • 机房通风良好,温度不得超过5°C~40°C,相对湿度不大于85%,保证没有雨水侵入的可能。

  • 机房的CO2灭火器应保持正常压力。

  • 机房的紧急救援操作规程、注意事项等制度齐全,并挂在明显处。

  • 轿厢平层标志应用白色或黄色漆标在主钢丝上,便其清晰可见(以利于紧急救援时用)。

  • 机房门锁良好,告示牌清晰挂于显眼处。

  • 机房照明、电源插座要保持良好。

  • 机房不得住人、存放杂物等,应保持清洁,不得有明显灰尘。

  • 曳引轮对铅垂线的偏差≤2.0㎜。曳引轮绳槽与导向轮绳槽平行度偏差≤1.0㎜。

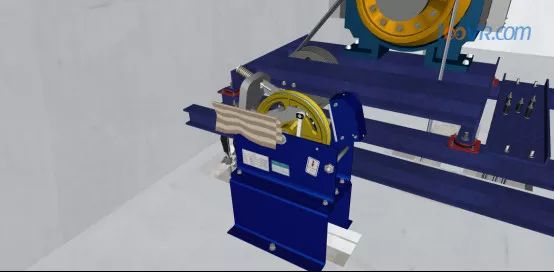

  • 限速器调节部位应有铅封(或漆封),非劳动局人员禁止调整。

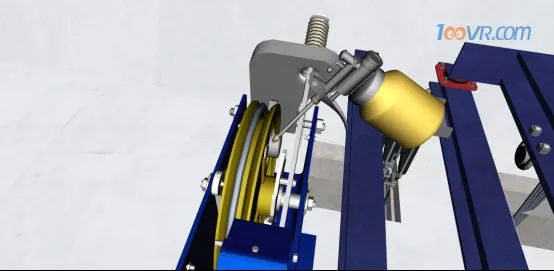

  • 限速器绳槽、轴套、轴及钢丝绳的磨损在允许范围内(参照GB5972-86),运行时无异常声音。

  •  限速器、安全开关灵活可靠;限速器带安全开关动作时,能使电梯可靠地停止运行。

  • 限速器-安全钳-安全开关联动的可靠性:

  • 轿厢空载时,以检修速度下行至足够复位的距离,手动限速器,安全开关应动作,电梯应停止;轿顶安全钳开关应动作,使电梯停止运行。

  • 短接安全钳开关,慢车继续下行,这时轿厢能可靠地停止,曳引轮打滑。复位拆除短接线路电梯应正常运行。(如对重有安全部钳时要求一样)。

  • 曳引轮或盘车手轮处标出的升降方向应明显清楚。曳引轮、导向轮、盘车手轮、限速器轮上的黄色油漆应明显,不得掉色。

  • 各轴承应灵活,运行时应无异常声音,温度应不高于80°C(注油轴承应保持油量饱满),工作2500~3000小时后更换新油。

  • 各导体之间及导体与地之间绝缘电阻大于1000欧/伏,动力回路及安全装置回路电气设备绝缘电阻应≥0.5兆欧,其它电路应≥0.25兆欧,电气设备金属外壳必须保持良好的保护性接地。

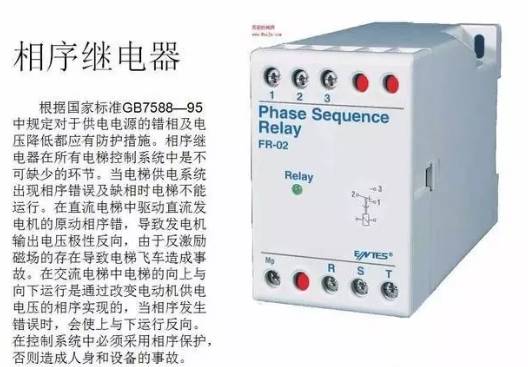

  • 供电系统电压波动必须 在±7%范围内,电源频率波动在±2%范围内。错相、断相保护器应正常,如有错、断相发生,电梯应不能运行。电动机的短路、过载保护应可靠。

  • 掣动器掣动时闸瓦应紧密地贴合在掣动轮的工作表面上;当松闸时,两侧闸瓦应同时离开掣动轮表面,应在整个接触面上均匀分布,其间隙不大于0.7㎜;掣动轮表面不得有油污、杂物;掣动闸瓦磨损超过厚度1/4、螺钉头露出及掣动闸有油时应更换。各销钉、开口销卡簧,联轴器螺栓等无松动、脱落。

  • 轿厢以额定速度空载上行至行程上部范围内,突然断电,轿厢应能完全停止(掣停距离不大于:V<1.0m/s,62cm;V<1.6m/s,160cm;V<1.80m/s,203cm;V<2.5m/s,250cm)在对此值进行调整时,实际情况在不影响乘客的安全下可以缩短尺寸,但不得大于此尺寸,否则有滑车的危险。

  • 电梯救援的手动松闸、手动盘车操作装置,应齐全并挂于墙上,不得它用。

  •  曳引轮绳槽磨损在离V型槽底部4-5㎜时应更换或重车。

井道与轿厢:

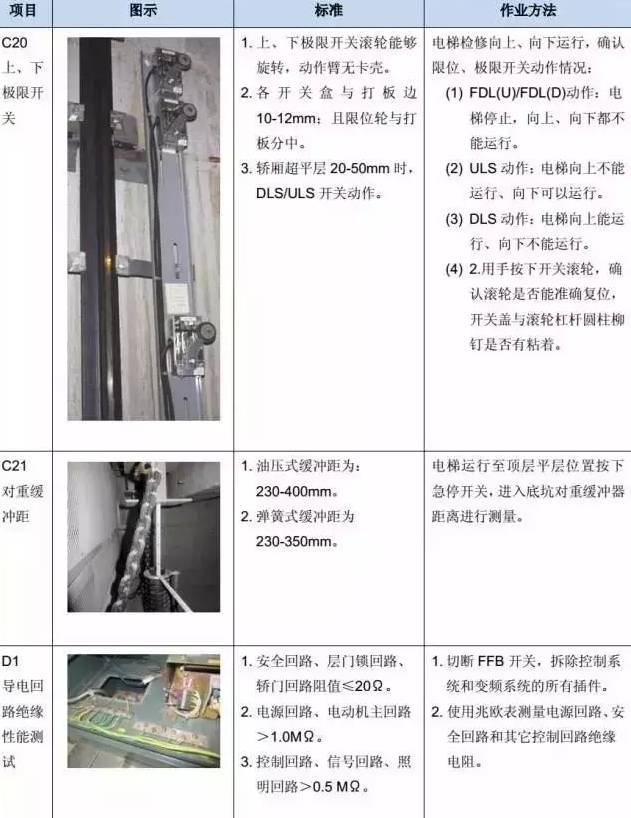

  • 上、下极限,限位开关灵活可靠,限位与极限开关距离在100~140㎜。

  •  弹性滑动导靴A、C尺寸为2㎜,固定滑动导靴顶面间隙之和2.5±1.5㎜。

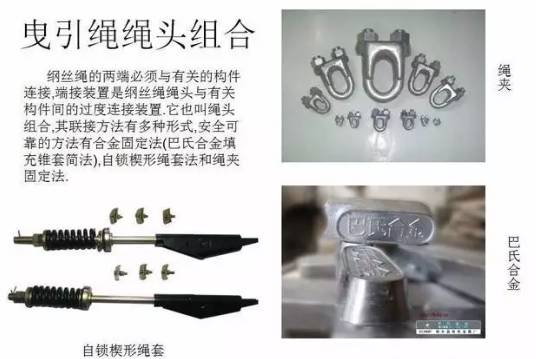

  • 绳头组合固定(详见GB7588-87.923标准)。

  • 各根钢丝绳张力与其平均张力之差≤5%。钢丝绳磨损报废标准 (详见GB5972-86) 。

  • 轿厢导轨顶面距离偏差为0±2㎜,对重为0±3㎜,轿顶轮不平行面≤1㎜。

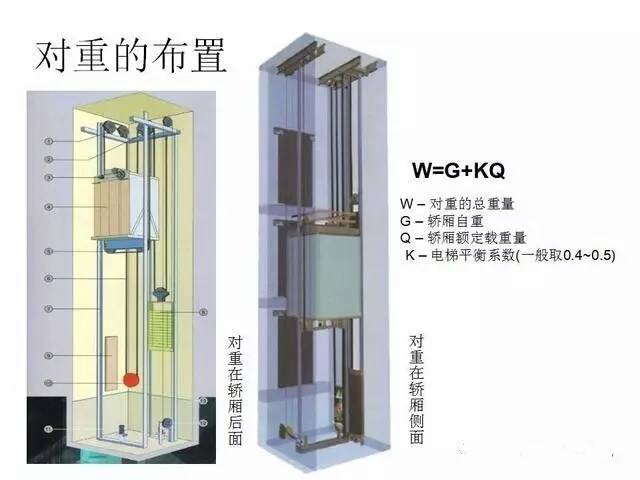

  • 对重块压板固定坚固,对重铁不得有锈。

  • 安全钳联动机构各部件应灵活、活动正常,锲块与路轨之间的距离为5±0.5㎜。

  • 轿顶固定照明应正常,轿顶非自动复位的急停开关应正常,轿顶检修操纵开关应正常。

  • 平层精确度:应在±1.5㎜内。

  • 层门门扇下端与地坎的间隙:客梯4~6㎜;开门刀与各层地坎间隙 应为5~10㎜;层门滚轮与轿厢地坎间隙应为5~10㎜,门锁后一般人力的施加在门扇中间,其缝隙可以超过6㎜,但不得超过30㎜。

  • 轿厢安全窗应灵活,且安全窗开关动作可靠。

  • 每一层厅门机械电气联锁装置动作可靠,只有当机械锁定后,电气才能接通。(包括附门锁联锁开关、轿门电气联锁开关)断开任何一层厅门的电气联锁开关、轿门电气联锁开关,电梯要可靠地停止运作。

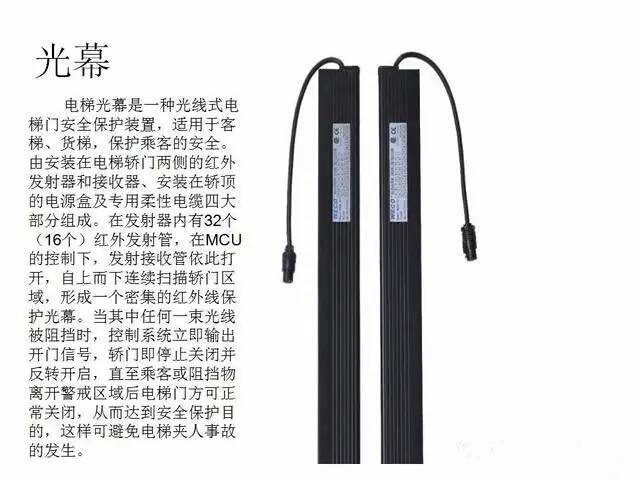

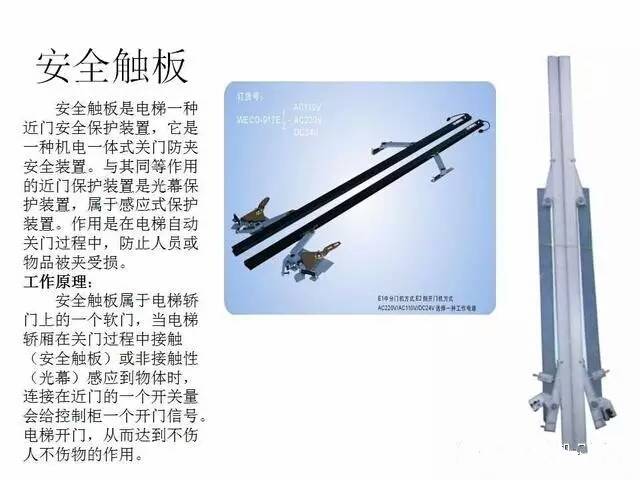

  • 轿门的安全触板及光电保护动作应灵活可靠,只要有物体挡住门时,门会自动反回。

  • 轿内告示牌应明显清洁;报警装置功能正常,随时保持能和消防中心、机房正常通话;排风机要保证轿内空气流通;照明不得有不亮的光管;紧急照明功能正常。

  • 指令、召唤、选层、定向等装置应准确无误。声光信号应正确,开关门按钮功能正常。

底坑:

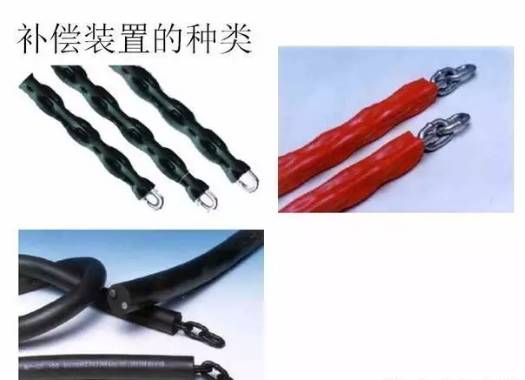

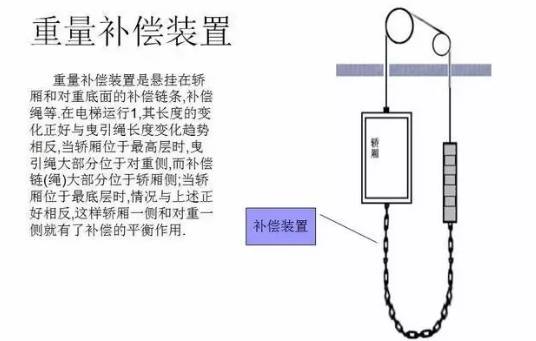

  • 补偿链运行时无碰撞,两端应牢固固定、二次保护可靠。

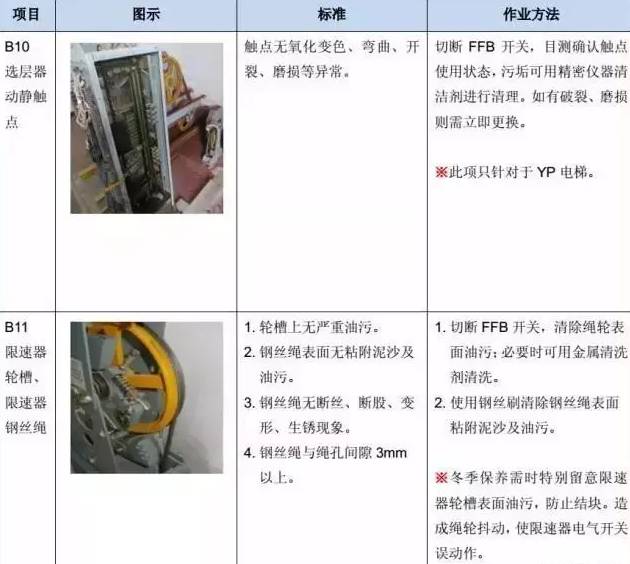

  • 选层器钢带不得有锈蚀、钢带安全开关动作要可靠。

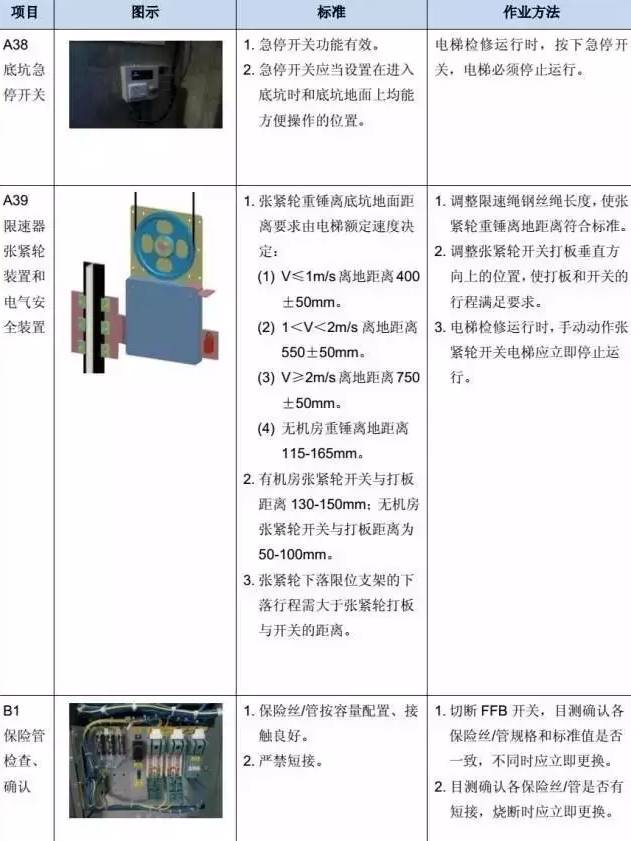

  • 底坑急停开关的开关方向要明确,红色标注正确,且动作可靠。

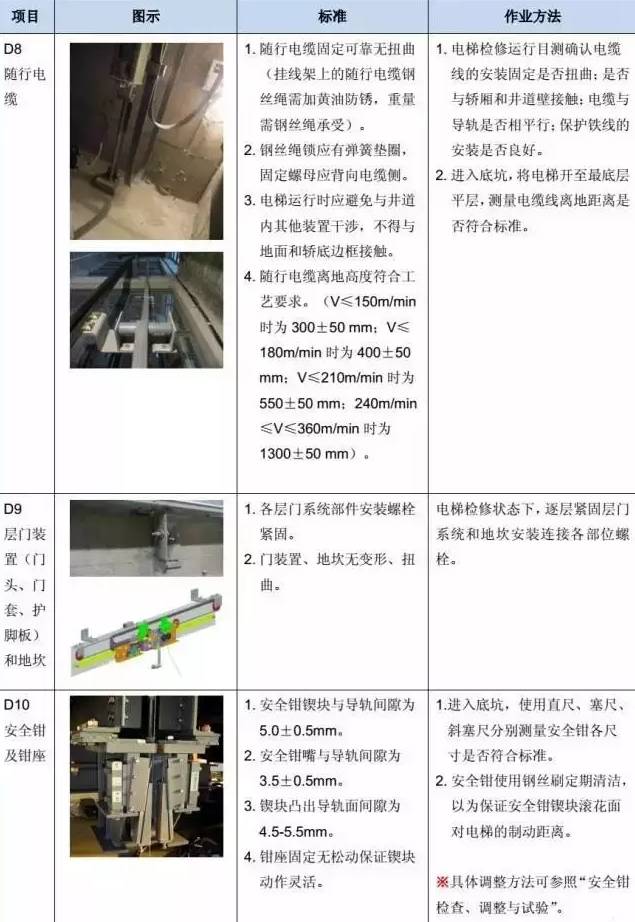

  • 随行电缆固定可靠,不得打结、扭转、破损等。

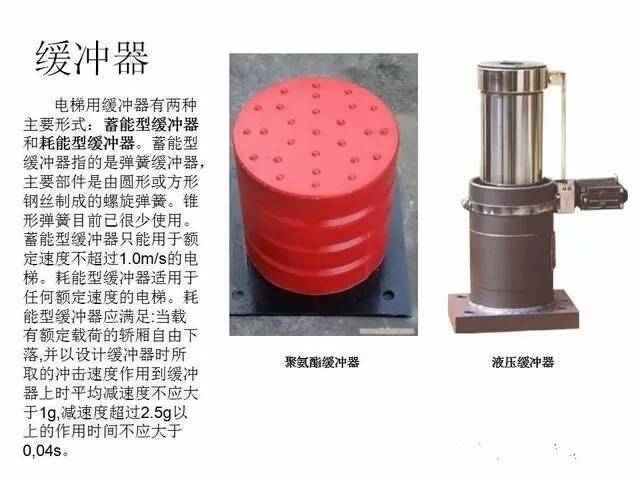

  • 轿厢下梁撞板至缓冲器的越程距离:液压缓冲器为150~400mm;弹簧型缓冲器为200-350mm。

  • 液压缓冲器油量应充足,无锈死现象,缓冲器安全开关动作可靠。

  • 限速器张紧轮安全开关应动作可靠。

  • 井道底坑无积水、杂物等。

  • 各种安全开关固定不得使用焊接,但应安装公司牢固。

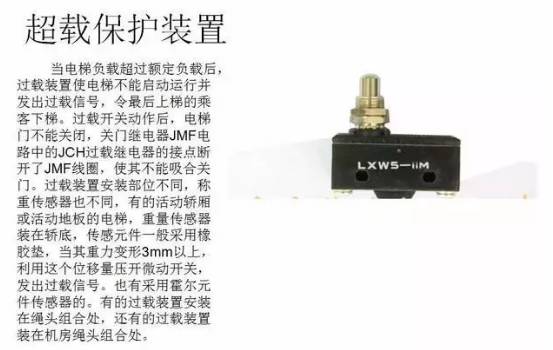

  • 超载报警装置,在空载状态,手动试验超载开关轿厢空载时,以检修速度下行至足够复位的距离,手动限速器,安全开关应动作,电梯应停止;轿顶安全钳开关应动作,使电梯停止运行时,功能应正常自动门机应不关闭。
