奥的斯密码楼层设置操作

HS_ZC 技术分享评论885阅读模式

Mcs220 (LCB2) 系统
SAC
一、定义
每一个轿内指令都可以设置密码或取消设置,如果某个轿内指令被设置了密码功能有效,它将不允许登记指令信号,除非在按了指令按钮之后5秒钟之内通过指令按钮正确的输入了3个相应的数字代码。
当一个轿内指令试图登记去1个密码有效的楼层,操纵箱的"密码楼层”指示灯会亮起,直至超过5秒或者正确的密码被输入。(我们的操纵箱目前没有此功能)
设置和改变密码都要通过操纵箱内的一个轿厢密码保存开关来实现。
使一个密码功能无效但是已经设置过密码功能的楼层激活密码功能要通过一个群密码存贮开关GSAK来实现(该开关通常设置于大厅或者基站)。该功能激活时,大厅的“群密码”指示灯将点亮。
通过密码状态的选择,可以控制一个楼层是一直处于密码状态或者仅当GSAK ON时才处于密码保护状态。
在输入3位数字密码的时候,每输入1个按钮信号,都会听到一声蜂鸣 (Secure Access Buzzer)。
二、术语解释
设置了密码功能: 如果GSAK ON,该楼层密码功能有效。
有效的密码功能:任何情况下密码功能有效。
奥的斯密码楼层设置操作
三、操作方法
a、设置一个存贮密码:
1.把轿厢密码保存开关拨到SECURE档:
2.按一下要设置密码楼层相对应的指令按钮:
3.输入3个SAC主密码:
4.输入3个数字代码:
5.复位轿厢密码保存开关。
现在该楼层处于设置了密码的状态, 如果GSAK ON,该楼层密码功能有效。
b、清除一个存贮密码:
1.把轿厢密码保存开关拨到CLEAR档:
2.按一下要取消密码楼层相对应的指令按钮:
3.输入3个SAC主密码:
4.复位轿厢密码保存开关。
现在楼层密码被取消,指令可以正常登记。
c、使一个楼层进入密码保护状态
1.把轿厢密码保存开关拨到SECURE档:
2.按一下相应的密码楼层相对应的指令按钮:
3.输入相应的3位数字代码:
4.复位轿厢密码保存开关。
该楼层现在进入了密码保护状态,不管群密码保存开关GSAK的状态如何。
d、使一个楼层进入非密码保护状态
1.把轿厢密码保存开关拨到 CLEAR 档:
2.按一下要取消密码保护楼层相对应的指令按钮:
3.输入相应的3 个数字代码:
4.复位轿厢密码保存开关。
该楼层现在进入了非密码保护状态,但如果群密码保存开关为有效为状态,该楼层仍然为密码保护状态。
e、使设置过密码的非密码保护状态楼层进入保护状态
1、把群密码存贮开关置于 ON 的位置:
2、所有的设置过密码的楼层现在都进入密码保护状态。
f、取消设置过密码的非密码保护状态楼层进入保护状态
1、把群密码存贮开关置于 OFF 的位置:
2、所有设置过密码的非密码保护状态楼层的楼层现在都退出密码保护状态。
3、所有设置密码保护状态的楼层仍然处于密码保护状态。
四、参数设置
奥的斯密码楼层设置操作奥的斯密码楼层设置操作
CSA1- CSA6 通常被设置成与轿 1-6 楼指令地址相同。

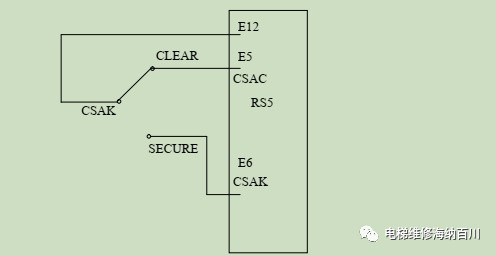

CSAC 和 CSAK 通常是使用一个在操纵箱内的双控开关,CSAL 通常是安装在操纵箱上。
CSABUZ 也是通常安装在操纵箱上的一个蜂鸣器。
GSAK 和 GSAL 信号通常设置在大厅。
五、局限性
该功能目前仅适用于单操纵箱、单门的电梯。CSABUZ 输出从 GAA30082BAF 版本后有效

300VF 系统
一、定义
轿厢指令密码功能设置、清除、有效、无效均可以对所有指令按钮设置,如果一个指令按钮被设置为密码功能有效,该指令将不能登记,除非相应的密码指令被输入。
选择和改变楼层密码, 都将通过使用轿厢密码存贮开关来在操纵箱上实现。
当指令密码存贮对群激活,群密码指示灯将亮起。当一个指令登记企图到达一个密码楼层,“密码楼层”指示灯将亮起,直到有相应的密码输入或者超过密码输入的有效时间。
EFO和EHS功能将优先于密码存贮功能。
如果群密码功能被激活,轿厢密码存贮开关功能将失效,这样可以防止当密码保护功能被激活时楼层密码代码被改变,楼层可以被设置进入3种状态:
*密码有效楼层---该楼层将一直需要输入楼层对应密码或者主密码来获取服务。
*密码无效楼层---如果群密码存贮开关被激活,则需要输入楼层对应密码或者主密码来获取服务。
*无密码楼层---该楼层将一直正常服务。

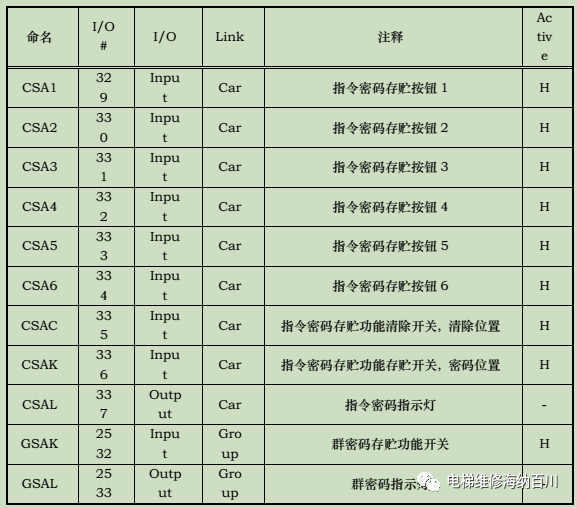

二、输入输出设置:
奥的斯密码楼层设置操作

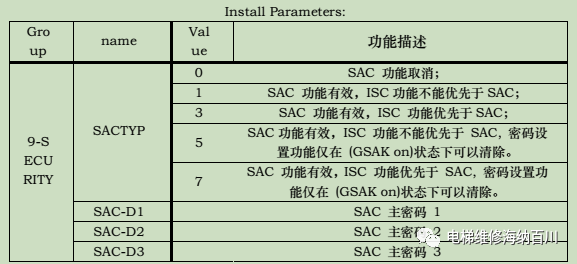

三、安装参数:奥的斯密码楼层设置操作
四、设置
CSA1 到 CSA6 被设置为与前门头10个按钮中6个相同的地址,这些按钮被用来让乘客输入楼层密码或者主密码。注意仅仅前门按钮可用来设置为密码按钮,并且使用单数的代码设置。
用双控开关来设置CSAC 和CSAK 的地址输入,"密码楼层”信号灯的地址设置为CSAL输出灯,群信号控制开关 GSAK 和灯GSAL,,也需要相应的设置。
SAC-D1.SAC-D2 and SAC-D3 参数是3个数字的主密码,分别可以设置为:
*1 到 10 = 有效的轿箱指令 1到10
*当主密码被编写入这3个参数后,这些按钮将被使用。 例如,如果这些主密码是指令按钮的前3个,SAC-D1,SAC-D2,and SAC-D3 参数就被设置分别为1,2,and 3。
SACTYP 参数定义密码存贮功能的操作方式。
*0 = 密码任何时候可以清除,ISC 功能不能优先密码功能;
*1 = 密码任何时候可以清除,ISC 功能优先于密码功能;
*10 = 密码仅在密码保护状态可以清除,ISC功能不能优先于密码功能;
*11 = 密码仅在密码保护状态可以清除,ISC功能优先于密码功能;
*255 = 取消密码功能。
设置一个楼层密码给某个楼层 :
*把轿厢密码功能开关(CSAK)拨到密码功能位置;
*按一下相应的楼层指令按钮;
*输入3位主密码;
*输入3位楼层密码;
*复位轿厢密码功能开关;
*该楼层密码为有效设置。
取消楼层密码有效性,但是不清除该层密码:
*把轿厢密码功能开关拨到清除位置;
*按一下相应的楼层指令按钮;
*输入3位楼层密码;
*复位轿厢密码功能开关;
*该楼层密码有效性去除。
改变一个楼层密码为有效性,不改变密码:
*把轿厢密码功能开关(CSAK)拨到密码功能位置;
*按一下相应的楼层指令按钮;
*输入3位楼层密码;
*复位轿厢密码功能开关;
*该楼层密码为有效设置。
清除某个楼层存贮密码:
*把轿厢密码功能开关拨到清除位置;
*按一下相应的楼层指令按钮
*输入3位主密码;
*复位轿厢密码功能开关;
*参数 SACTYP 的设置小于10 或者 该楼层指令为有效,楼层密码被清除;
*该楼层密码无效。
到达1个密码楼层:
*按一下目标楼层的指令按钮;
*密码功能指示灯保持点亮;
*输入相应得楼层密码或者主密码;
*该指令按钮的灯将点亮,并且电梯驶向目标楼层。
五、配方
该设置不需任何物料,相应的开关可用司机、独立开关暂时替代,设置好之后将其功能复原。

321系统

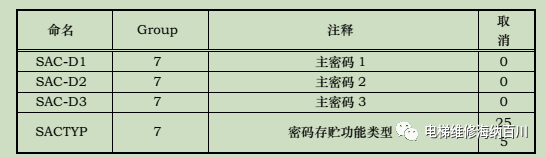

一、参数设置:

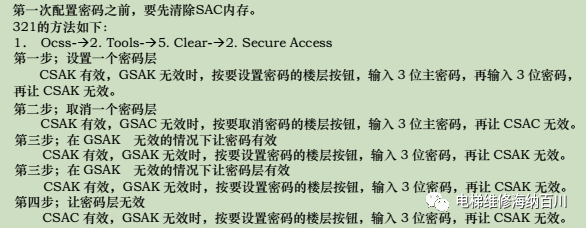

二、注意事项:
奥的斯密码楼层设置操作
关注我!有问题共同探讨!!互相学习!!!
