奥的斯电梯保安服务楼层操作功能(ACP)
一、定义:
保安服务操作功能会强迫每一台电梯停到一个预先指定的楼层并且把门打开,这样就可以允许保安等人员到达预先指定的楼层并且查看检查每一位乘客。
二、适用梯型: OH系列,321系列,300VF
三、安装指导 (300VF系列)
要启动该功能,要在 C 或者 H link 设置一个相应的开关: ACSC 或者 ACSH。
四、调试指导 (300VF系列)
奥的斯电梯保安服务楼层操作功能(ACP)设置
这个IST-P 参数需要被设置成一个有效的楼层。
IST-P 参数可以被设置为以下值:
*1 to 64 = 停层 1to 64,电梯允许在 2个方向停止;
*101 to 164 = 停层 1 to 64,电梯只允许在上行时停止;
*201 to 254 = 停层 1 to 54,电梯只允许在下行时停止;
*255= 取消设置。
注: 以上是 300VF 系列的设置,以下是 321 的设置。

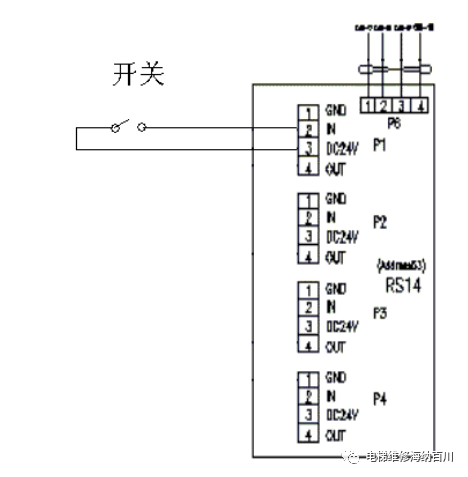

五、示意图 321 (classy)
奥的斯电梯保安服务楼层操作功能(ACP)

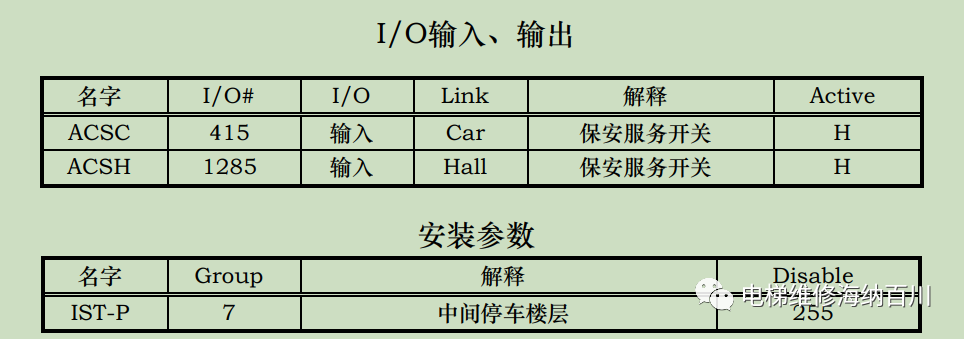

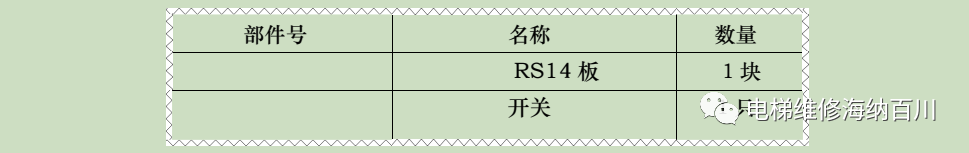

六、配方 321 (classy)奥的斯电梯保安服务楼层操作功能(ACP)七、各梯形之间的差异
300VF与 321 (classy) 的异同
相同:安装、原理、物料均与 300VF 相同;
不同:不同点在于调试
a、设置参数:
M1317 中,IST Position 设置为电梯要停的楼层  0-99为有效楼层  255取消设置
Enable IST启用IST功能
0 取消该功能
1 仅当电梯上行时该功能有效
2 仅当电梯下行时该功能有效
3 2个方向均有效
4 不使用
5 上行时该功能有效(ISTS有效时)
6 下行时该功能有效(ISTS有效时)
7 2个方向均有效(ISTS有效时)
M132中,IO输入 #813 ACSC保安服务开关 (C link)
#1101 ACSH保安服务开关 (H link)
#1464 ISTS间隙停止开关 (G link)
当ACP功能由ACSC和ACSH开关触发后,电梯立刻进入ACP模式。此时电梯仍将为每一个轿内指令提供停车、开门的服务。如果此时没有轿内指令,电梯也会响应同向的外召。ACP功能也可以通过参数触发。当IST楼层被设置为有效楼层,IST功能被启用后,电梯将正常运行直到到达设定楼层。此时电梯会完全开门允许检视。该功能也可以被ISTS开关触发。ACP功能优先于SCX,CHN,MIT,LNS,ANS,DCP,PRK,NOR和IDL模式。MCS220(OH5000,XO-STAR 等)
M1319中EN-IST (如果电梯经过IST-P楼层,电梯会停层)
0 取消该功能
1 仅当电梯上行时该功能有效
2 仅当电梯下行时该功能有效
3 2个方向均有效
4 不使用
5 上行时该功能有效(ISTS有效时)
6 下行时该功能有效(ISTS有效时)
7 2个方向均有效(ISTS有效时)
IST-P间隙停车楼层0-31层,设置>31则取消该功能。
IO地址:
间隙服务开关745 ISTS
保安服务开关616 ACSC
保安服务开关617 ACSH
