通力KCE系统电路板接口说明

  • 1,821
  • 阅读模式
广告也精彩

通力KCE系统电路板接口说明

KCE 控制系统电子板及相应接口介绍
1
、KCECPU

KCECPU是电梯的逻辑控制板,安装于控制柜或者MAP内。用于电梯驱动、井道、轿厢以及群控电脑之间的通讯连接。

通力KCE系统电路板接口说明通力KCE系统电路板接口说明

2 、KCEMSC板
KCEMSC是PESSRAL安全部件,用于电气安全回路,安装在控制柜或者MAP内,使用并行传输信号与井道和机房安全部件进行通讯,同时通过TTS串行通讯方式与轿厢和KCECPU进行通讯。
注意:连接到KCEMSC上的安全触点 / 开关 必须符合PESSRAL的规定.  因此磁簧开关与微动开关是不能使用的。
通力KCE系统电路板接口说明通力KCE系统电路板接口说明2.1、KCEMSC板上拨码开关的设置

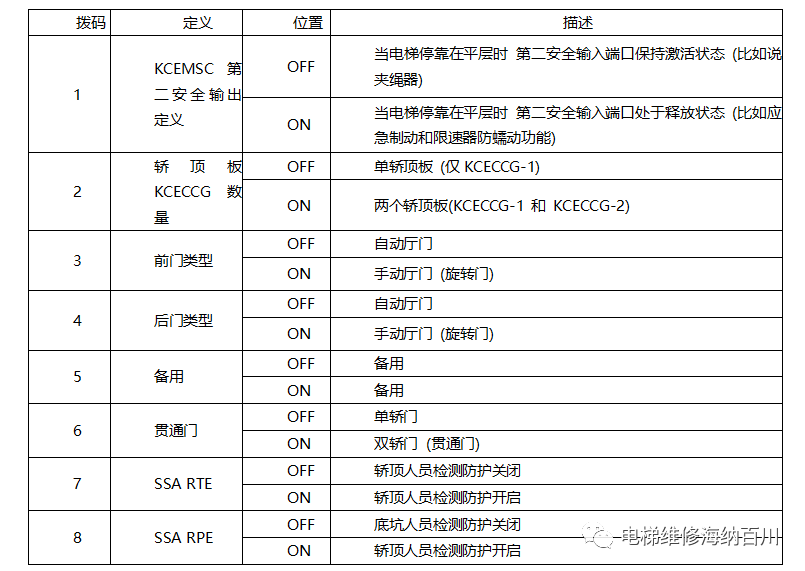

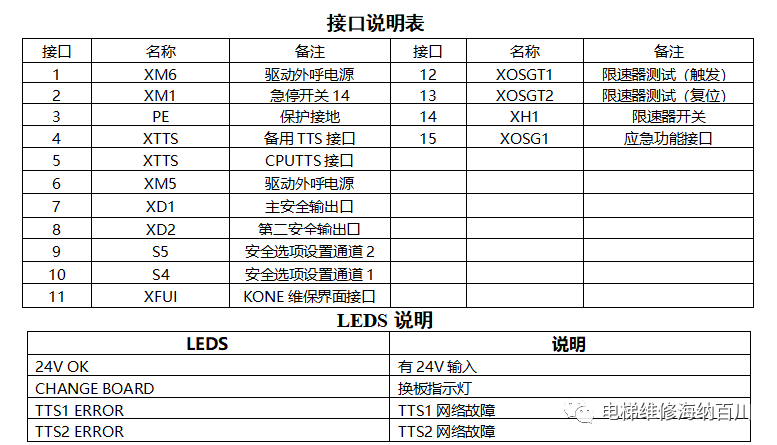

拨码开关“S4”和“S5”必须在同一个位置
通力KCE系统电路板接口说明通力KCE系统电路板接口说明3 、KCECCG
l

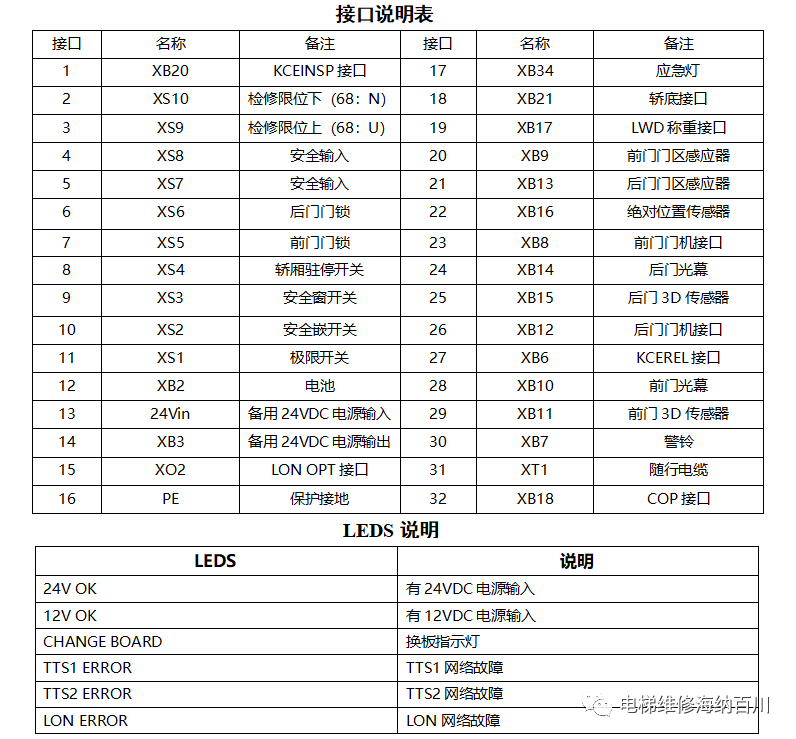

KCECCG板是PESSRAL 安全部件,安装在轿顶。通过并行通讯传输轿厢安全装置,通过两路TTS(RS485)串行通讯信号与KCECPU、KCEMSC、KCEDZN进行信号传输。
注意:连接到KCECCG上的安全触点 / 开关 必须符合PESSRAL的规定. 因此磁簧开关与微动开关是不能使用的。通力KCE系统电路板接口说明通力KCE系统电路板接口说明4 、KCEREL

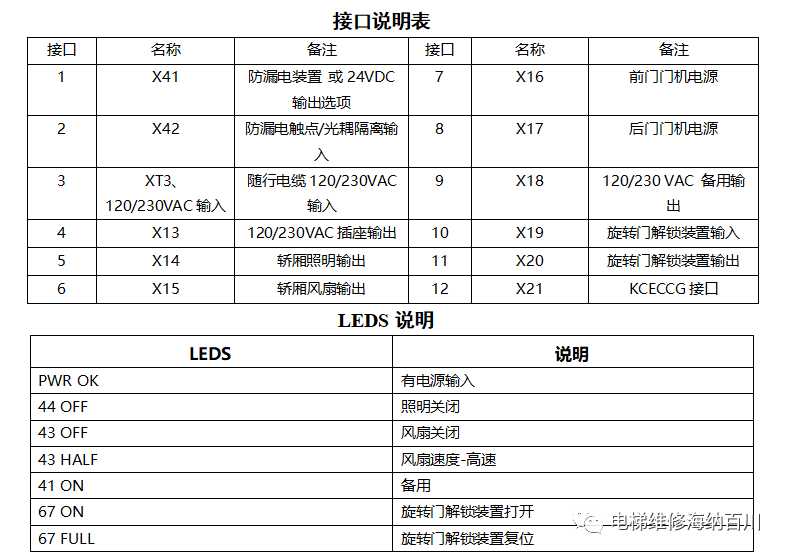

KCEREL 控制轿厢上 100-230VAC 的输入输出,比如说照明和风扇通力KCE系统电路板接口说明通力KCE系统电路板接口说明5 、KCEDZS
l

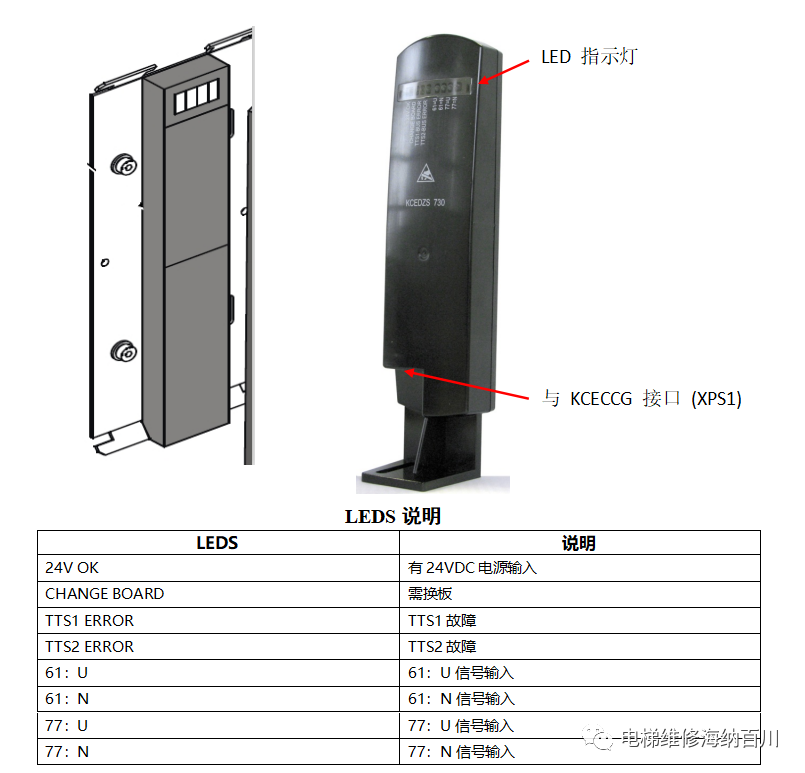

KCEDZSPESSRAL 安全部件,它是安装在轿厢上的定位系统,可检测轿厢位置,读取楼层码、平层精度及极限磁条信号,定位系统包括KCEDZS和井道中的磁条。
通力KCE系统电路板接口说明6 、KCEPIO
l

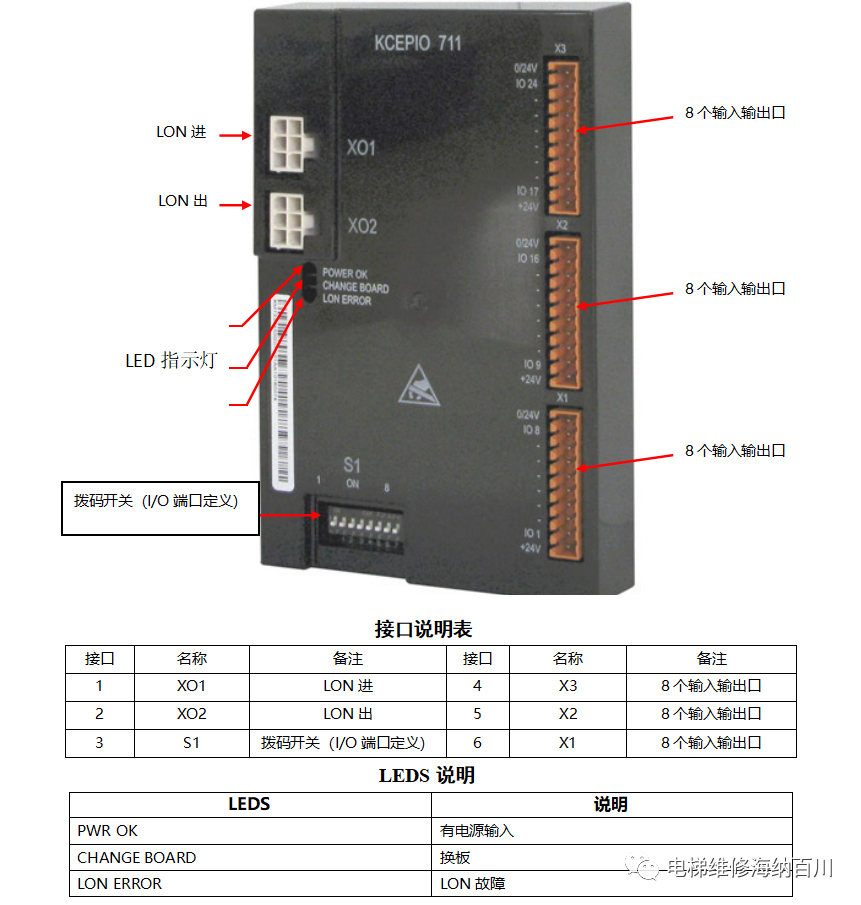

KCEPIO板是为并行按钮信号特殊设计的,它有24个输入输出口。
通力KCE系统电路板接口说明7 、KCEOPT

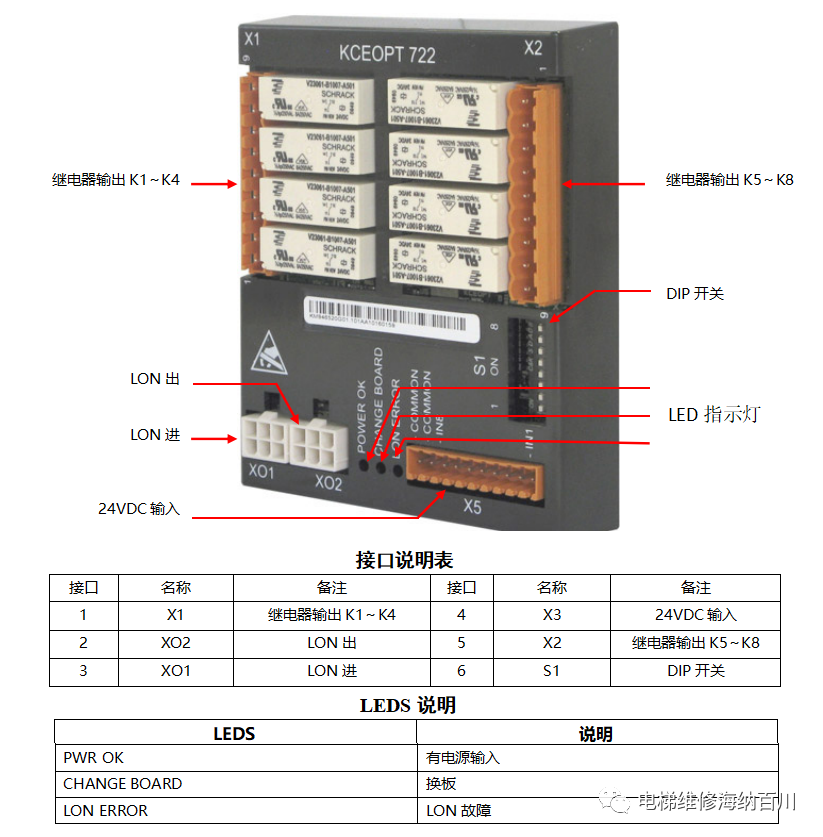

KCEOPT板是选项I/O板,整个部件包含了8个输入端口,8个无源输出端口以及LON(RS485)输入。通力KCE系统电路板接口说明8 、KCEAPM
l

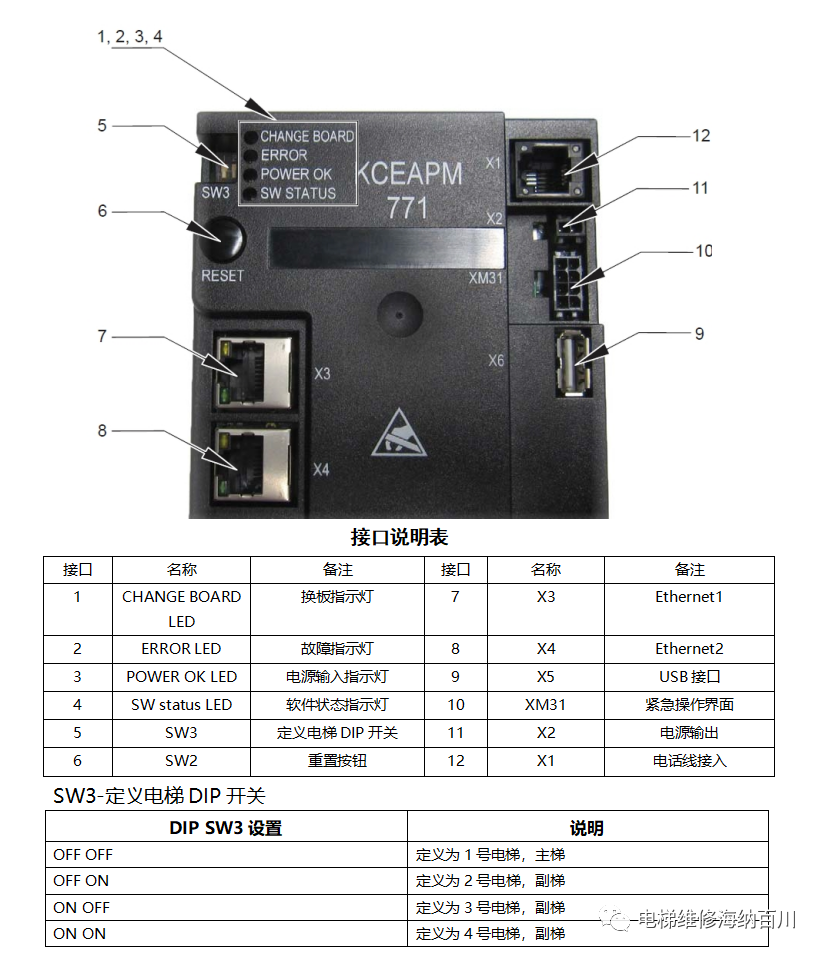

KCEAPM板是报警电话和监控板,KCEAPM板是KRM系统的一部分,与KCECPU板连接,安装在MAP或者控制柜内,KCEAPM板用来处理所有的语音、数据通讯和电话通讯。
通力KCE系统电路板接口说明9 KCEGCL
当超过一台的KCE电梯并联或者群控时,需要配备KCEGCL群控电脑
通力KCE系统电路板接口说明10 、KCESAG

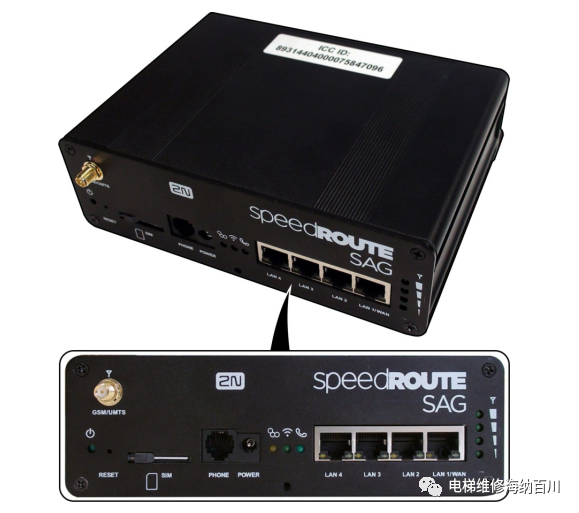

lKCESAG是一个GSM/3G路由器,用来处理通力远程监控KRM装置的GSM网络通讯数据。
通力KCE系统电路板接口说明11、KCERAL
l

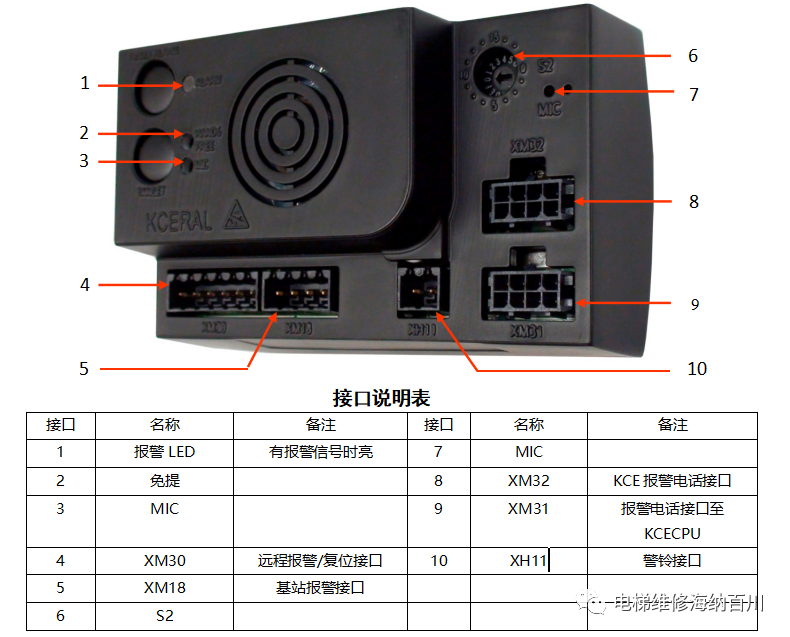

KCERAL 用来传递报警信息至远程报警系统。
通力KCE系统电路板接口说明12KCEREP

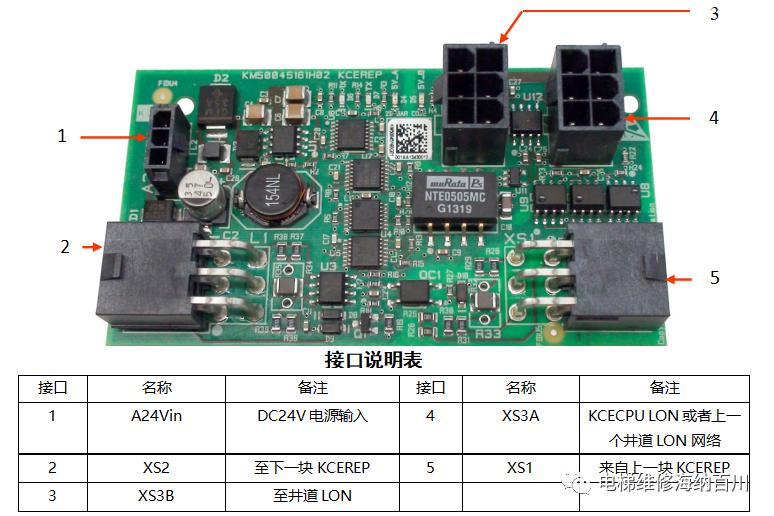

KCEREP板用在井道网络模块中,起信号中继的作用。通力KCE系统电路板接口说明13KCEFCB

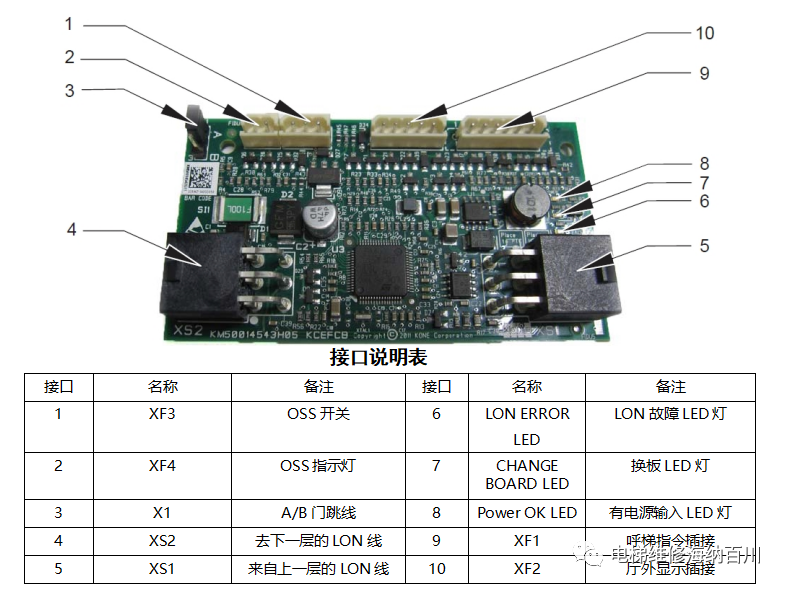

lKCEFCB KCECPU 传输井道楼层信号(按钮信号,显示)。该板硬件与LCEFCB相同,软件不同。
通力KCE系统电路板接口说明14KCEFOB

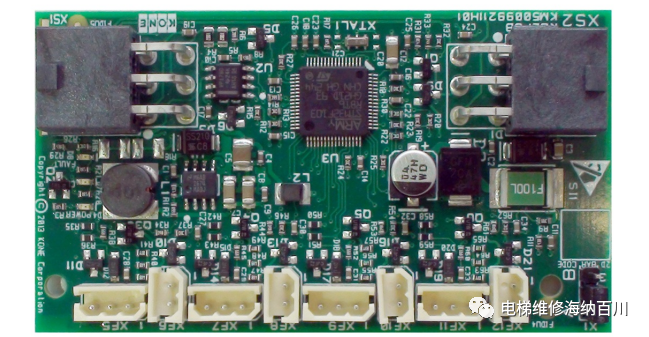

KCEFOB 连接楼层一些选项信号 (外呼锁等)KCEFOB可以支持4个钥匙开关输入和4个指示信号输出。通力KCE系统电路板接口说明15KCEDRB
lKCEDRB 用来控制使用并行继电器接口的门机
通力KCE系统电路板接口说明16KCEDCC
lKCEDCC用来连接使用并行继电器信号的门机,额定电压为250VAC 额定电流8A
通力KCE系统电路板接口说明17KCESCA
lKCESCA KCE系统中使用KCEAPM与旧版本的COP板或者残疾人面板 时进行语音转换的转换板。
通力KCE系统电路板接口说明18KSSMUL/KSSLMUL

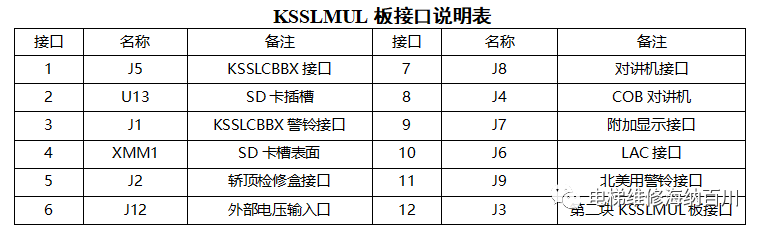

lKSSMUL / KSSLMUL KCE系统中处理轿厢操纵盘显示和按钮信号
通力KCE系统电路板接口说明通力KCE系统电路板接口说明19KCECOB

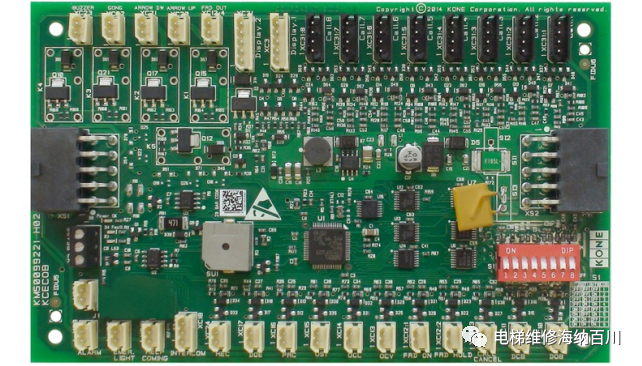

lKCECOB是轿厢控制接口板,与操纵盘内的按钮,指示灯,钥匙开关通过并行接口控制,与轿厢内显示使用SPI方式控制。LCECOB控制轿厢内1-8楼的内选信号和其他的信号。
通力KCE系统电路板接口说明20 、KCECEB

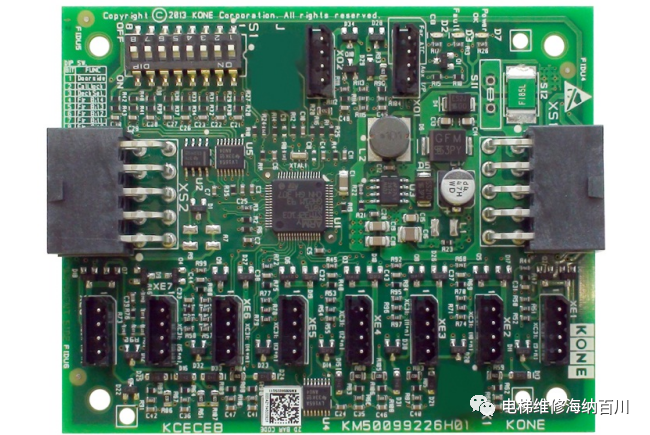

lKCECEB是轿厢控制扩展板,与操纵盘内的按钮,指示灯,钥匙开关通过并行接口控制。KCECEB控制轿厢大于8楼的内选信号和其他的信号。
通力KCE系统电路板接口说明21 、KCEMCD

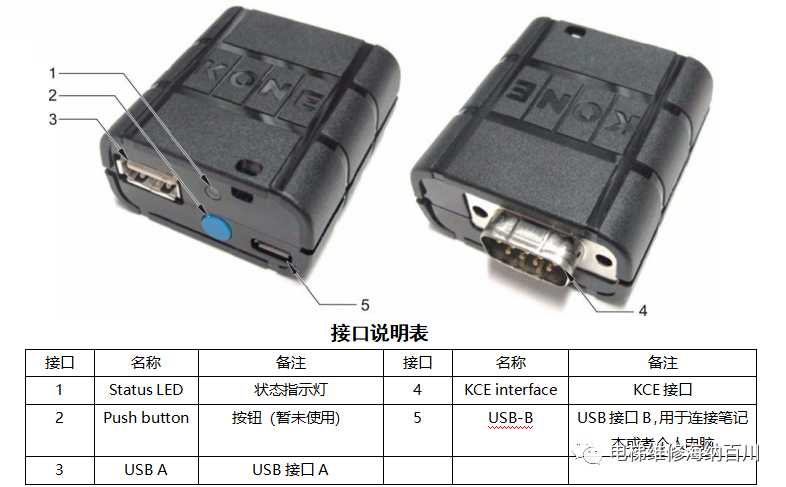

lKCEMCD是通力内部人员用安卓手机通过KCEMCD与KCE电梯连接来进行电梯维修的设备。
