新标准时间表

电梯TSG及GBT介绍——安全、检修回路

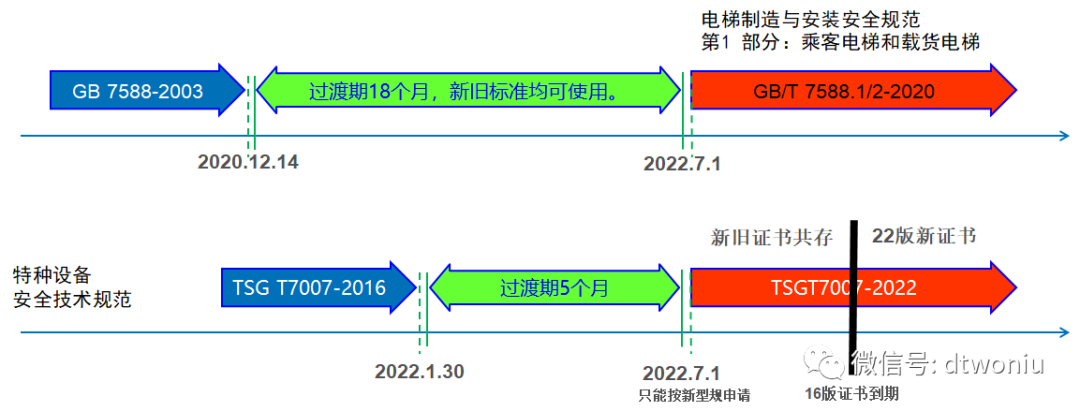

GB/T过渡期18个月,2022年7月1日实施。

型规22年1月底已经发布,7月1号以后只能按照新型规申请。

检规预计2023年上半年发布。

电梯TSG及GBT介绍——安全、检修回路

电梯TSG及GBT介绍——安全、检修回路

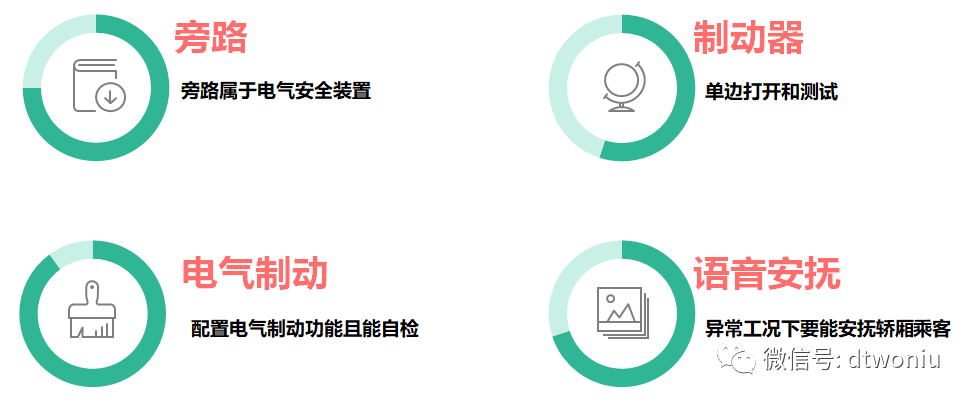

新旧标准差异点

序号

关键需求

需求描述

需求来源

1

安全回路变化

旁路都属于电气安全装置

TSG+GBT

增加检修、紧急电动相关电气安全装置要求

GB/T

增加底坑检修功能

GB/T

2

制动器控制相关变化

主机的制动器要求能够单独打开,相应的要求控制系统可以单独控制打开每一个制动器

TSG

制动回路对地短路保护

GB/T

要求配置电气制动。且能实现自检

TSG+GBT

3

门系统要求变化

门电机过热检测

GB/T

关门力矩、动能限制

GB/T

光幕故障诊断

GB/T

4

紧急报警装置、对讲系统和语音播报系统

轿厢内语音安抚功能

TSG

远程报警装置满足24475要求

GB/T

如果有物联网装置,需满足24476

GB/T

5

更高的电气防护要求

IP等级防护,漏电保护更高的要求

GB/T

电机热保护

GB/T

制动电阻过热保护

GB/T

6

满足EMC标准要求

满足24807  24808相关要求

GB/T

7

允许无接触器方案

需要设计出满足标准要求的无接触器控制柜

GB/T+TSG

TSG主要变化点

电梯TSG及GBT介绍——安全、检修回路

安全回路变化——电气安全装置

电梯TSG及GBT介绍——安全、检修回路

电梯TSG及GBT介绍——安全、检修回路

解读:

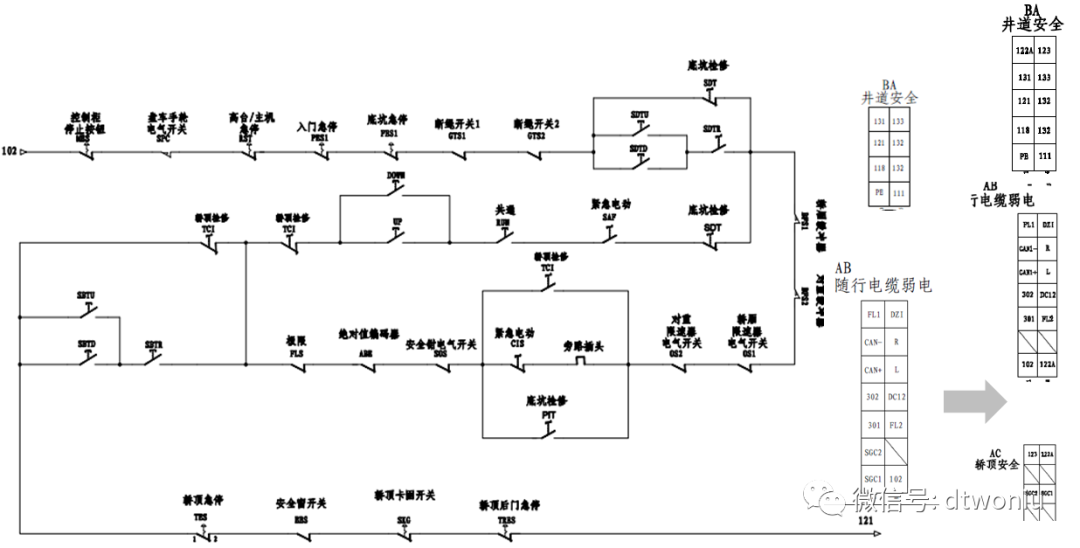

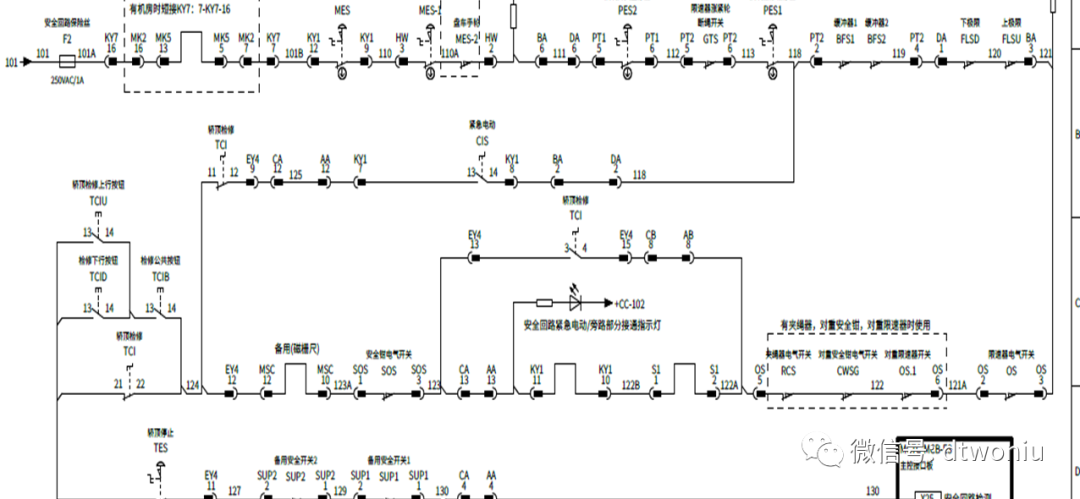

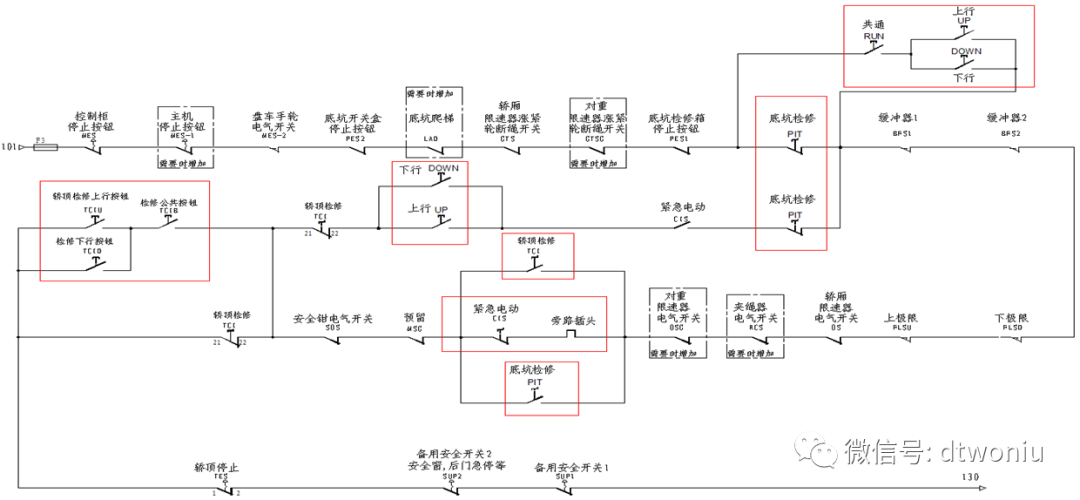

检修(含底坑检修),紧急电动运行开关,旁路开关,都需要断开安全回路,由其它开关或者按钮动作时旁路,安全回路的变化参照上图

电梯TSG及GBT介绍——安全、检修回路

新国标方案相比原来的方案:增加1根随行线缆,2根井道线缆AB和BA端子变更(但可以兼容)

电梯TSG及GBT介绍——安全、检修回路

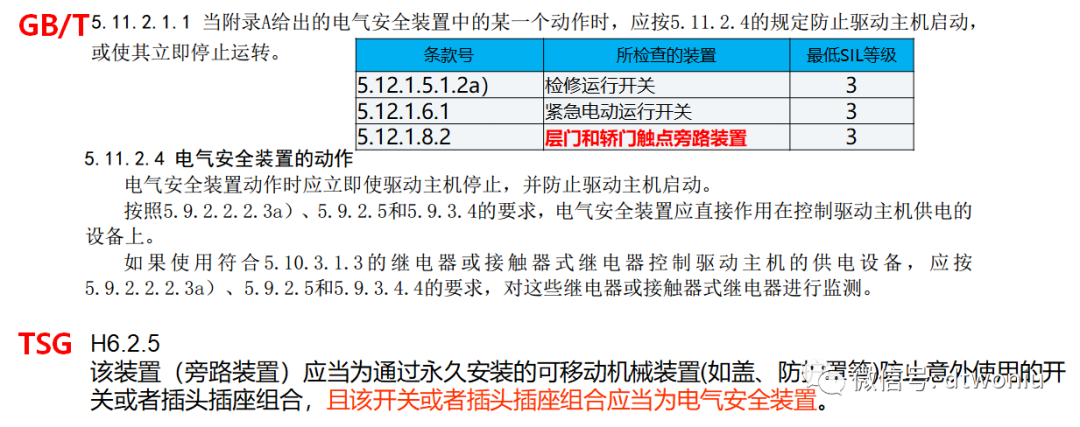

检修相关要求——GBT

TSG 7007-2022

GBT 7588.1

 轿顶应当设置一个检修控制装置,

如果需要在轿厢内、底坑或者平台上移动轿厢,则应当在相应位置上设置附加检修控制装置。

检修控制装置应当符合GB 7588中
14.2.1.3或者GB 21240中14.2.1.3的规定。
如果多个检修控制装置切换
到“检修”状态,操作任一
检修控制装置,均不能使轿
厢运行,除非同时操作所有
切换到“检修”状态的检修
控制装置上的相同方向按钮。

5.12.1.5.1.1 为便于检查和维护,应在下列位置永久设置易于操作的检修运行控制装置:底坑内
5.12.1.5.1.2 检修运行控制装置应包括:
a) 满足5.11.2要求的开关(检修运行开关)。
5.12.1.5.1.3 检修运行控制装置应至少具有IPXXD(见GB/T4208)防护等级。
旋转控制开关应采取措施防止其固定部件旋转,单独依靠摩擦力应认为是不足够的
检修运行开关处于检修位置时,应同时满足下列条件:
c) 不能进行平层和再平层(5.12.1.4)。
f) 轿顶上任何站人区域(见5.2.5.7.3)或底坑内的任何站人区域上方的净垂直距离不大于2.0m时,轿厢速度不大于0.30m/s。
j) 在5.2.6.4.3.4所述的情况下,轿厢内的检修运行开关应使
5.2.6.4.3.3e)规定的电气安全装置失效。按钮要求:
检修运行模式下的轿厢运行应仅依靠持续按压方向按钮和“运行”按钮进行。应能用一只手同时操作“运行”按钮和一个方向按钮。
检修运行电气安全装置的旁路应采用下列方式之一:
a) 串联连接的方向按钮和“运行”按钮。

这些按钮应为GB/T14048.5中规定的下列类型:
———AC-15,用于交流电路的触点;
———DC-13,用于直流电路的触点。
在所适用的机械和电气负载下,
应至少能承受1000000次动作循环。
b) 监测方向按钮和“运行”按钮正确操作的符合5.11.2的电气安全装置。

底坑检修

电梯TSG及GBT介绍——安全、检修回路

底坑检修方案:

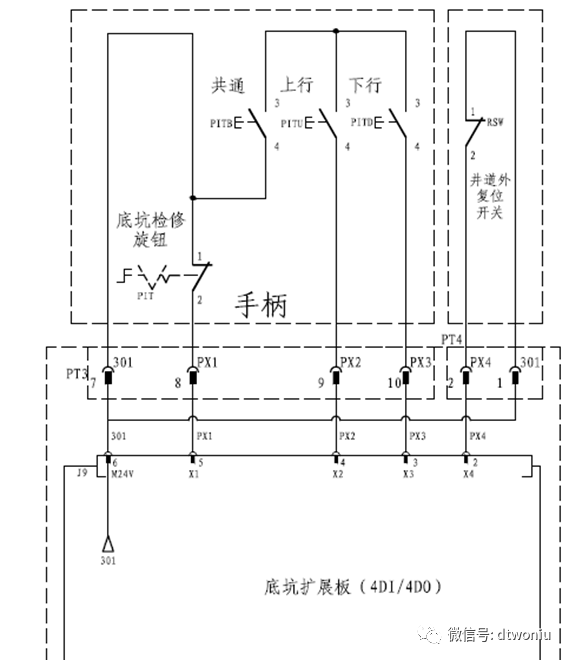

    采用通讯检修,底坑检修箱采用底坑检修板方案,采用MODBUS通讯接到外呼总线上.

•信号回路进检修板(底坑检修、检修上下行、底坑检修复位)。

•检修采用检修手柄的方案,在避险空间内使用的需求

•其余安全回路和照明,对讲仍然走箱体插件。

电梯TSG及GBT介绍——安全、检修回路

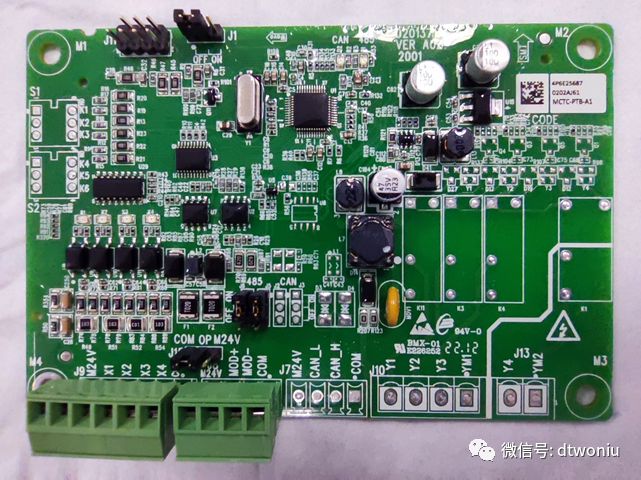

•底坑检修板用MCTC-PTB-A1 实现。

•X1 检修输入  X2 检修上行  X3检修下行  X4 底坑检修复位(可选)

电梯TSG及GBT介绍——安全、检修回路

只有操作检修运行开关到正常运行位置,才能使电梯重新恢复正常运行。

此外,通过操作底坑检修运行控制装置,使电梯恢复至正常运行,还应满足下列条件:

a)进出底坑的层门已关闭并锁紧。

b)底坑内所有的停止装置已复位。

c) 井道外的电气复位装置应:

  1) 通过进出底坑层门的紧急开锁装置操作;或

  2) 通过仅被授权人员可接近的装置。例如,设置在靠近进出底坑层门附近的锁住的柜内。

当与检修运行有关的电路出现5.11.1.2列出的单一电路故障时,应采取预防措施防止轿厢的所有意外运行。

复位方式

底坑接口板上X4接入复位开关,动作一次即可复位。

默认开启此复位方式,

可通过F8-33 BIT3 = 1关闭(默认开启);
