在维修电梯时除了前几期介绍的方法外,还必须学好电梯基础知识把理论应用到实践中去。下面就通过这些基础的理论知识来判断电梯故障这也是电梯维修师傅们的经验总结。以下这些内容限于篇幅的原因在这只能起到抛砖引玉的作用,请运用前面所学的原理内容做到举一反三,达到从理论到实践的学习目的。

回路

电梯电气维修知识

1.安全回路的作用

为保证电梯能安全运行,在电梯上装有许多安全部件。只有每个安全部件都正常的情况下,电梯才能运行,否则电梯立即停止运行。

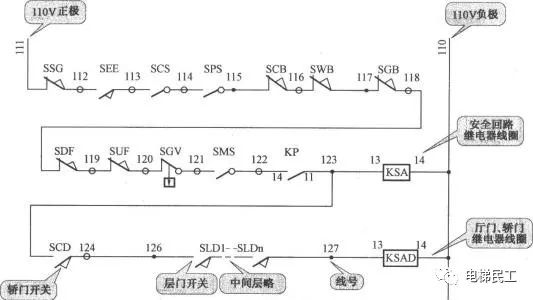

听谓安全回路就是在电梯中各安全部件都装有一个安全开关,把所有的安全开关串联,控制一只安全继电器。只有所有安全开关都接通的情况下,安全继电器吸合,电梯才能得电运行。
电梯电气维修知识

2.常见的安全回路开关(各厂家配置不同)

(1)机房:配电控制屏急停开关、热继电器、限速器开关。
(2)井道:上极限开关、下极限开关(有的电梯把这两个开关放在安全回路中,有的则用这两个开关直接控制动力电源)。
(3)地坑:断绳保护开关、地坑急停开关缓冲器开关。

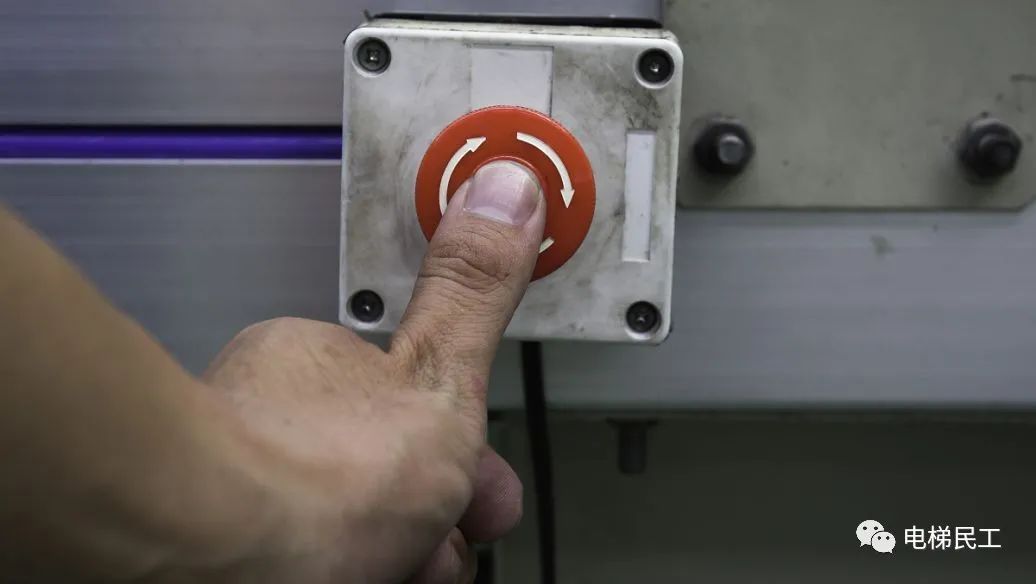

(4)轿内:操纵箱急停开关。
(5)轿顶:安全窗开关、安全钳开关、轿顶检修箱急停开关。
电梯电气维修知识

3.故障状态

当电梯处于停止状态,所有信号均不能使用计算机登记,电梯无法运行,要首先怀疑是安全回路故障。这时应该到机房控制屏察看安全继电器的状态。如果安全继电器处于释放状态,则应判断为安全回路故障。
故障可能原因有以下几点。
(1)输入电源有缺相引起相序继电器动作。
(2)电梯热继电器动作。
(3)限速器超速引起限速器开关动作。
(4)电梯冲顶或沉底引起极限开关动作。
(5)地坑断绳开关动作。
(6)安全钳动作。
(7)安全窗被人顶起,引起安全窗开关动作。
(8)可能急停开关被按下。
(9)如果各开关都正常,应检查其触点接触是否良好,接线是否有松动等。
另外,目前较多电梯虽然安全回路正常,安全继电器也吸合,但通常在安全继电器上取副常开触点再送到计算机或PC)进行检测,所以,计算机自身故障也会引起安全回路故障的状态。

门锁回路

电梯电气维修知识

1.作用

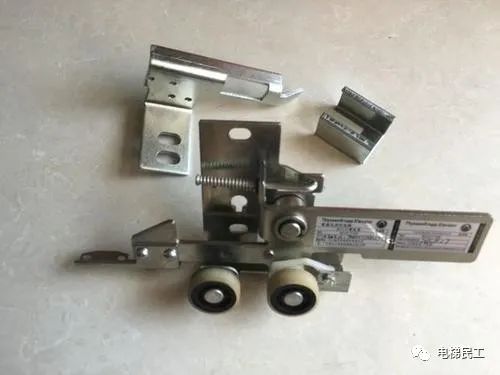

为保证电梯必须在全部门关闭后才能运行,在每扇厅门及轿门上都装有门电气连锁开关。只有全部门电气连锁开关在全部接通的情况下,控制屏的门锁继电器方能吸合,电梯才能运行。

2.故障状态

在全部门关闭的状态下,到控制屏察看门锁继电器的状态,如果门锁继电器处于释放状态,则应判断为门锁回路有断开点断开。
电梯电气维修知识

3.维修方法

目前,大多数电梯在门锁断开时使电梯不能运行,所以门锁故障属于常见故障。
(1)首先应重点怀疑电梯停止层的门锁是否有故障。
(2)确保安全状态下,分别短接各层,厅门锁和轿门锁,分出是哪部分故障。
另外,虽然电梯门锁回路正常,门锁继电器也吸合,但通常在门锁继电器上取一副常开触点再送到计算机(或PLC)进行检测,如果门锁继电器本身接触不良,也会引起门锁回路故障的状态

安全触板

电梯电气维修知识

1.作用

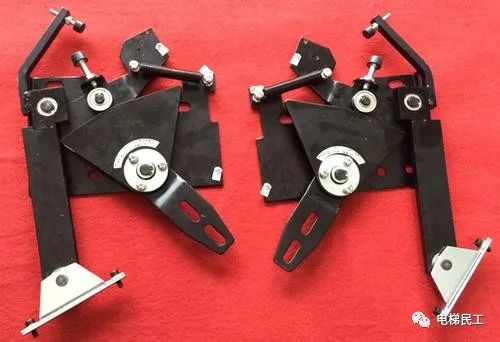

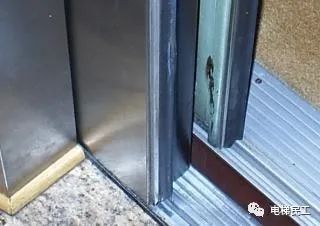

为了防止电梯门在关闭过程中夹住乘客所以一般在电梯轿门上装有安全触板(或光电、或光幕)。
(1)安全触板。为机械式防夹人装置,当电梯在关门过程中,人碰到安全触板时,安全触板向内缩进,带动下部的一个微动开关,安全触板开关动作,控制门向开门方向转动。
(2)光电。有的电梯安装了门光电(至少需要两点),一边为发射端,另一边为接收端。当电梯门在关闭时,如果有物体挡住光线,接收端接受不到发射端的光源,立即驱动光电继电器动作,光电继电器控制门向反方向开启。
(3)光幕。与光电的原理相同,主要是增加许多发射点和接收点。
电梯电气维修知识

2.故障状态

(1)电梯门关不上。
现象:电梯在自动位时不能关闭,或没有关完就反向开启,在检修时却能关上。
原因:安全触板开关坏,或被卡住,或开关调正不当,安全触板稍微动作即引起开关动作。门光电(或光幕)位置偏或被遮挡,或门光电无(光幕)供电电源,或光电(光幕)已坏。
(2)安全触板不起作用。
原因:安全触板开关坏,或线已断

关门力限开关

电梯电气维修知识

1.作用

在变频门机系统中如果在关门时遇有一定的阻力,通过变频器的计算,门机电流超过一定值时仍不能关上,则向反方向开启。
电梯电气维修知识

2.故障状态

力限开关接触不良或变频器模块发生故障会使门关不上向反方向开启。

开关门按钮

电梯电气维修知识

1.作用

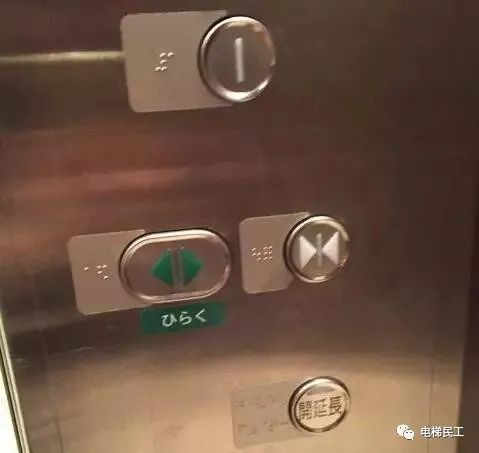

电梯自动运行时,如果按住开门按钮,则电梯门会长时间开启,可以方便乘客多时正常进出轿厢。按一下关门按钮,可以使门立即关闭。
电梯电气维修知识

2.故障状态

有时开关门按钮被按后会卡在里面弹不出来。如果开门按钮被卡住可能会引起电梯到站后门一直开着关不上。关门按钮被卡住会引起到站后门不开启。

厅外召唤按钮

电梯电气维修知识

1.作用

厅外召唤按钮用来登记厅外乘客的呼梯需要。同时,它有同方向本层开门的功能。如电梯向上运行时,按住上召唤不放,则电梯门会长时间开启。

2.故障状态

召唤按钮被卡住时,电梯会停在本层不关门。

门机系统

电梯电气维修知识

1.直流门机系统

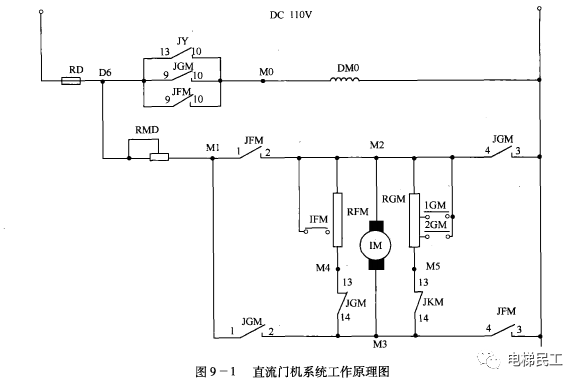

直流门机是20世纪八九十年代电梯行业最常使用的电梯系统。一般直流门机系统的工原理图如图9-1所示。

电梯电气维修知识

2.直流门机系统中常见的故障

(1)电梯开门无减速,有撞击声。
原因:门开启时打不到开门减速限位。
开门减速限位已坏,不能接通。
开门减速电阻已烧断或中间的抱箍与电阻丝接触不良。
(2)电梯关门无减速,关门速度快有撞击声。
原因:门关闭时打不到关门减速限位;关门减速限位已坏,不能接通;关门减速电阻已烧断或中间的抱箍与电阻丝接触不良。
(3)开门或关门时速度太慢。
原因:开门或关门减速限位已坏,处在常接通状态。
(4)门不能关只能开(JKM与JGM动作正常)
原因:可能是关门终端限位已坏,始终处于断开状态。
(5)门不能开只能关(JKM与JGM动作正常)
原因:可能是开门终端限位已坏,始终处于断开状态。
电梯电气维修知识

3.变频门机系统

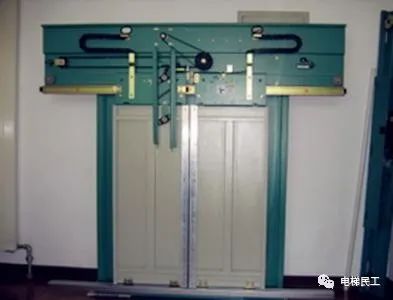

(1)现在生产的电梯大多都采用变频门机系统,一般的变频门机系统中,控制屏提供给门机系统一个电源,一个开门信号,一个关门信号。
变频门机系统也有减速开关和终端开关,大多采用双稳态磁开关。门机系统具有自学习功能。当到门机终端开关动作时,再返回控制屏一个终端信号,用来控制开关门继电器。
一般变频门机可以进行开关门速度、力矩、减速点位置等的设定,具体要参考厂方提供的门机系统说明书或电梯调试资料进行调节。
有的变频门机在断电扳动轿门后,因为开位置信号丢失,门机将不再受控制屏开关门信号的控制。必须断电后自学习一次方能正常工作。
有的变频门机系统除了受控制屏开关门信号控制外,自身有力限计算功能,当在关门过程中力限超过设定值时,即向反方向开启(过流检测)。当到达关门终端开关动作后,这个力限计算才失效。对于这种门系统,关门终端的位置一定要超在轿门锁之前,否则,门锁接通后电梯即可运行,如果这个力限计算还有效,可能会引起电梯在运行中有开门现象,应该注意。对于该系统,过流检测部分接触不良是其主要故障点。
(2)变频门机系统的故障主要是开关门按钮接触不良、双稳态开关安装位置不当或移位、力限开关电阻变值或接触不良等。

井道上下终端限位

电梯电气维修知识

1.作用

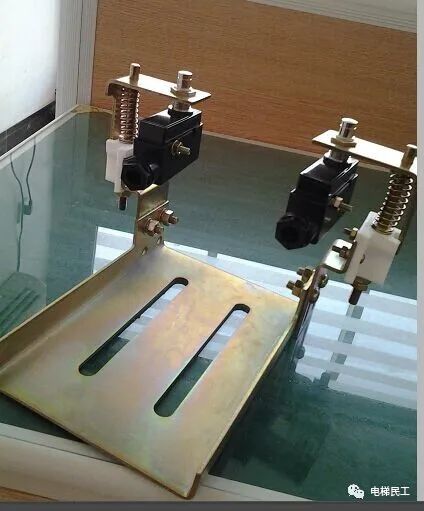

上终端限位一般在电梯运行到最高层且高出平层5cm~8cm处动作。动作后,电梯快车和慢车均不能再向上运行。反之,下终端限位一般在电梯运行到最底层,且低于平层5cm~8m处动作。动作后,电梯快车和慢车均不能再向下运行。

2.故障状态

(1)电梯快车和慢车均不能向上运行,但可以向下运行。
原因:可能是上终端限位坏,处于断开状态。
(2)电梯快车和慢车均不能向下运行,但可以向上运行
原因:可能是下终端限位坏,处于断开状态。

井道上下强迫减速限位

电梯电气维修知识

1.作用

低速度的电梯,一般装有一只向上强迫减速限位和一只向下强迫减速限位。安装位置应等于(或稍小于)电梯的减速距离。中高速度的电梯,一般装有两只向上强迫减速限位和两向下强迫减速限位。因为快速电梯一般分为单层运行速度和多层运行速度两种,在不同的速度运行下减速距离也不一样,所以要分多层运行减速限位及单层运行减速限位。其作用是在电梯运行到端站时强迫电梯进入减速运行。
目前许多电梯都用强迫减速限位作为电梯楼层位置的强迫校正点。

2.故障状态

(1)电梯快车不能向上运行,但慢车可以
原因:可能是向上强迫减速限位已坏,处于断开状态。
(2)电梯快车不能向下运行,但慢车可以
原因:可能是向上强迫减速限位已坏,处于断开状态。
(3)电梯处于故障状态,启动程序保护。故障代码显示为换速开关故障。
原因:可能是向上或向下强迫减速限位已坏。因为强迫减速限位在电梯安全中显得相当重要,许多电梯程序都被设计成对该限位有检测功能,如果检测到该限位坏,即启动程序保护。电梯处于“死机"状态。
电梯电气维修知识

十、选层器

1.作用

计算电梯在运行中目前所处的实际位置。

2.选层器的类型和故障

(1)机械选层器

早先的电梯是采用机械式选层器,有的是采用同步钢带,随同电梯的运行,模拟反映出电横实际所在的位置,现在已经被淘汰。
电梯电气维修知识

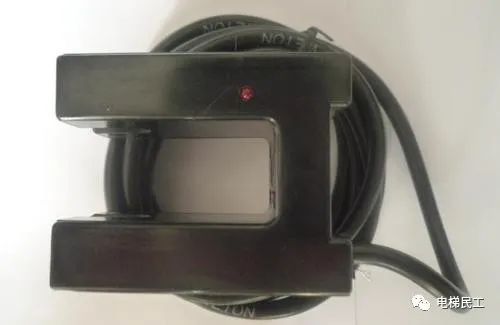

(2)井道楼层感应器

电梯位置的计算,是靠在井道中每层都装一只磁感应器,轿厢侧装一块隔磁板,当隔磁板插人感应器时,该感应器动作,控制屏接受到这个感应器的信号后,立即计算出电梯的实际位置。同时,控制显示器显示出电梯所在位置的楼层数字。
故障状态:电梯要确定运行的方向,势必要知道电梯目前所在的位置,所以,电梯位置的确定非常重要,这部分电路出了故障,可能电梯就不能自动确定运行方向了,而会出现信号登记不上的现象。同样,这部分电路出现故障时,一般也会引起楼层显示数字不准确等现象。

(3)轿厢换速感应器

目前,有些电梯省掉了楼层感应器,而采用装在轿厢上的换速感应器来计算楼层。
这种电梯在轿厢侧装有一只上换器和一只下换速感应器,在井道中每层停站的向上换速点和向下换速点分别装有一块短的隔磁板。
当电梯上行时,到达换速点时,隔入感应器感应器,感应器动作,控制屏接收到一个信号使原来的楼层数自动加1。
当电梯下行时,到达换速点时,隔磁板插入感应器,感应器动作,控制屏接收到一个信号使原来的楼层数自动减1。
当电梯到达最底层时,下强迫减速限位动作时,能使电梯楼层数字强制转换为最低层数字。
当电梯到达最高层时,上强迫减速限位动作时,能使电梯楼层数字强制转换为最高层数字。
故障现象:这种类型的电梯往往会造成电梯在运行中有乱层现象。
例如,上换速感应器坏掉(不能动作)时,电梯向上运行时数字不会翻转,也不能在指定的楼层停靠,而是一直向上快速运行到最高层,楼层数字一下子翻到了最高层,使电梯在最高层减速停靠。下换速感应器则相反。

(4)数字选层器

数字选层器实际上就是利用旋转编码器得到的脉冲数来计算楼层的装置。这在目前大多数变频电梯中较为常见。

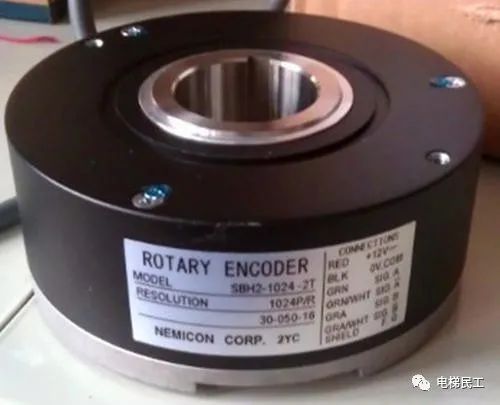

原理:装在电动机尾端(或限速器轴)上的旋转编码器,跟着电动机同步旋转,电动机每转一圈,旋转编码器能发出一定数量的脉冲数(一般为600个或1024个)。
在电梯安装完成后,一般要进行一次楼层高度的写入工作,这个步骤就是预先把每个楼层的高度脉冲数和减速距离脉冲数存入计算机内,在以后运行中,旋转编码器的运行脉冲数再与存入的数据进行对比,从而计算出电梯所在的位置。
电梯电气维修知识
一般地,旋转编码器也能得到一个速度信号,这个信号要反馈给变频器,从而调节变频器的输出数据。故障现象如下。
(1)旋转编码器坏(无输出)时,变频器不能正常工作,变得运行速度很慢,而且当变频器保护时,显示“PG断开”等信息。
(2)旋转编码器部分光栅坏时,运行中会丢失脉冲,电梯运行时有振动,舒适感差。
(3)对旋转编码器的维修如下。
①能转编码器的接线要牢靠,走线要离开动力线,以防干扰。
②有时因为旋转编码器被污染,光栅堵塞等情况,可以拆开外壳进行清洁。
注意:旋转编码器是精密的机电一体设备,拆除时要小

电梯电气维修知识

十一、轿厢上下平层感应器

1.作用

(1)用来进行轿厢的爬行平层。
(2)用来进行反馈门区信号。

2.故障状态

平层感应器不动作(或者隔磁板插入感应器的位置偏差太大)时,电梯减速后可能不会平层,而是继续慢速行驶。
有些电梯程序能检测平层感应器的动作情况,例如,当电梯快速运行时,规定到达一定时间必须要检测到有平层信号,否则认为感应器出错,程序立即反馈电梯故障信号。
电梯电气维修知识

十二、称重装置

1.作用

用来测定电梯载质量,发出轻载、满载、超载等信号,有的能进行电梯运行中的补偿,配合防捣乱功能等。
电梯电气维修知识

2.故障状态

主要防止称量装置位置移位,造成误动作,这时要重新做实验调正位置,否则可能引起电梯关不上门的现象发生。
