自动扶梯作为我们出入商场和进出火车站等常见的特种设备,为我们的生活带来便捷,在使用自动扶梯过程中,其运动部件会与我们直接接触,不当的使用可能会对我们人身造成一定的伤害。那么今天,就让我们一起来了解一下自动扶梯上有哪些安全保护装置吧。





01

梳齿板安全保护装置

梳齿板平时由压缩弹簧压紧定位,当乘客的伞尖、高跟鞋后跟或其他异物嵌入梳齿之后,梳齿板向前移动,当移到一定距离时,梯级的前进力就会将梳齿板抬起,使微动开关动作,切断控制电路,使设备停止运行。
自动扶梯有哪些安全保护装置(图文)

02

围裙板安全保护装置

自动扶梯裙板与梯级侧面存在着间隙,在正常运行时裙板与梯级之间的间隙,单边不大于4mm,两侧之和不大于7mm,为保证乘客的安全,自动扶梯一般都装有裙板安全开关,一旦出现异物卡入间隙时,能使自动扶梯立即停止运行。为了不使人的鞋、小腿与裙板接触,自动扶梯两侧的裙板上安装防接触装置,常见的有毛刷型和橡胶条型。
自动扶梯有哪些安全保护装置(图文)
自动扶梯有哪些安全保护装置(图文)

03

驱动链安全保护装置

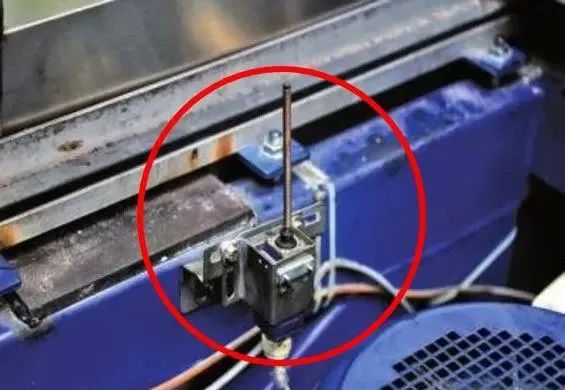

驱动链断链保护装置的作用有两个,一是在链条断裂时发生断链信号,对装有辅助制动器的扶梯,使辅助制动器立即动作,二是当链条过分松弛时,切断自动扶梯安全电路,使自动扶梯工作制动器动作。
自动扶梯有哪些安全保护装置(图文)

04

梯级链异常保护装置

当梯级链过度伸长或断裂时使扶梯停止的安全保护装置。
自动扶梯有哪些安全保护装置(图文)
自动扶梯有哪些安全保护装置(图文)

05

梯级塌陷安全保护装置

梯级塌陷安全保护装置安装在上下转弯处的导轨上,梯级塌陷后,梯级轮轴或梯级链轮轴就会将摆杆撞偏,使微动开关动作,切断控制电路,使设备停止运行。
自动扶梯有哪些安全保护装置(图文)

06

梯级缺失保护装置

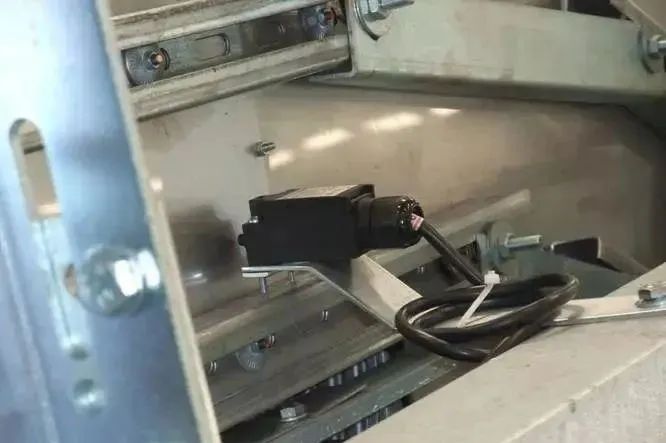

自动扶梯的梯级、踏板在发生断裂或丢失时能及时检测发现问题并能通过自动扶梯自身的控制系统可靠制停,防止人员冲撞或挤压造成伤亡。
自动扶梯有哪些安全保护装置(图文)

07

超速检测装置

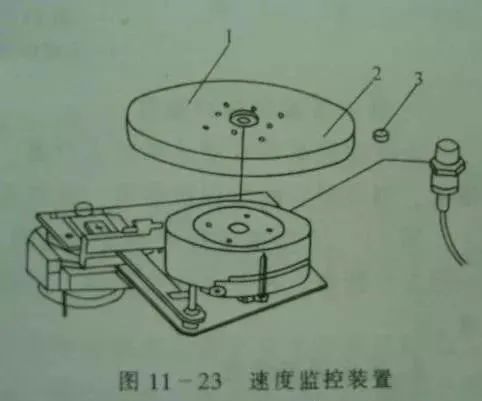

光电式速度检测装置是把光电盘装在驱动主机减速箱的高速轴上,通过光电开关检测自动扶梯的实际速度,当自动扶梯超速至某个值时,切断自动扶梯的控制电路。
自动扶梯有哪些安全保护装置(图文)

08

防逆转安全保护装置

防逆转装置多为机械式结构,也有采用电子式防逆转装置,通过光电开关随时检测电机的转向,一旦出现意外逆转的情况,则制动器动作,使自动扶梯停止运行。
自动扶梯有哪些安全保护装置(图文)

09

扶手带同步监控装置

扶手带正常工作时应与梯级同步,如果扶手带过分慢时,会使乘客重心失去平衡跌倒。在标准中,只规定了扶手带对梯级速度的允许偏差为0~+2%,没有规定必须装设有扶手带速度检测装置,因此在没有安装检测装置的扶梯需要在日常巡检和维保过程中进行人工测试,确保扶手带与梯级同步。
自动扶梯有哪些安全保护装置(图文)

10

扶手带断带安全保护装置

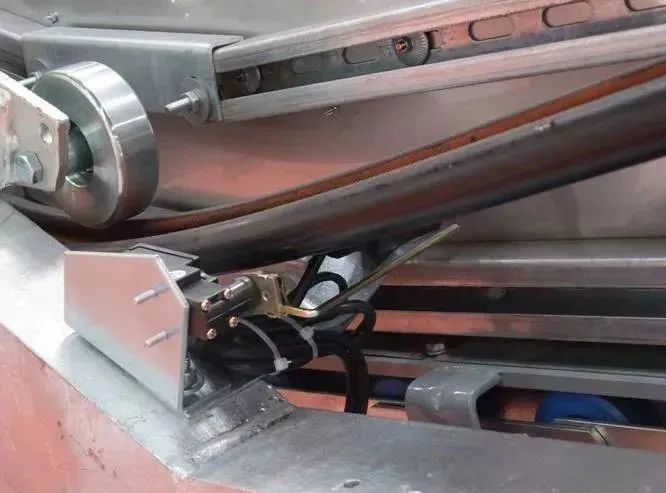

扶手带是受力部件,工作中受驱力、摩擦力的长时间作用,扶手带有断裂的可能,扶手带一旦断裂,摇臂就会上抬,触动安全开关,使自动扶梯控制电路断开,停止运行。
自动扶梯有哪些安全保护装置(图文)

11

机仓盖板开关保护装置

当扶梯上、下机仓打开时,保护开关动作,自动扶梯停止运行,防止电梯在检查状态下开启自动扶梯,在日常管理中严禁短接或人为失效。
自动扶梯有哪些安全保护装置(图文)

12

紧急停止装置

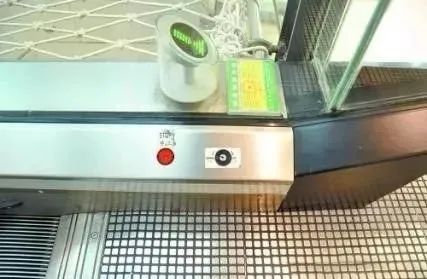

一般安装在出入口处的围裙板上,为红色按钮,当发现人员发生意外紧急情况时,立即按下此钮,用于紧急情况下使设备立即停止运行,阻止事故的发生或者防止事故的延续。
自动扶梯有哪些安全保护装置(图文)

13

扶手带入口安全保护装置

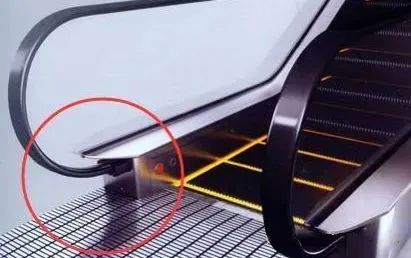

在一般情况,人手是不会去接触扶手带出人口的,但儿童却有可能用手去摸,手和手臂就有可能带入缝隙,为防止儿童受到伤害,扶手带出入口装设安全保护装置和保护开关,开关一旦动作,自动扶梯就会停止运行。
自动扶梯有哪些安全保护装置(图文)

14

防护挡板

自动扶梯与上一楼层形成的三角形区域,该区域存在卡住乘客脖子的风险,商场须在此处悬挂“小心碰头”安全装置和警示标识。
自动扶梯有哪些安全保护装置(图文)

15

防滑行保护装置

防滑行装置的作用是防止人员在自动扶梯盖板上滑行。

自动扶梯有哪些安全保护装置(图文)
