默纳克系统怎样改输入点?怎样监测输入信号是否有效?没有图纸怎样快速找到对应输入点?

默纳克系统怎样改输入点?怎样监测输入信号是否有效?没有图纸怎样快速找到对应输入点?

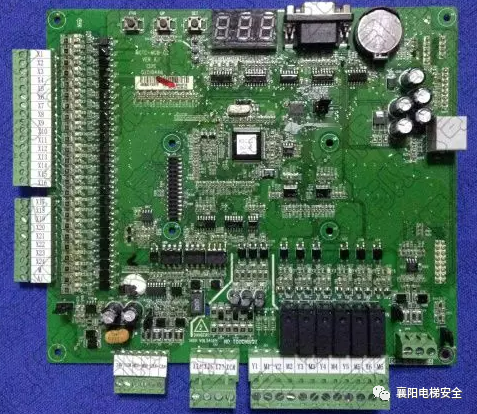

电梯主板都是由输入,输出组成

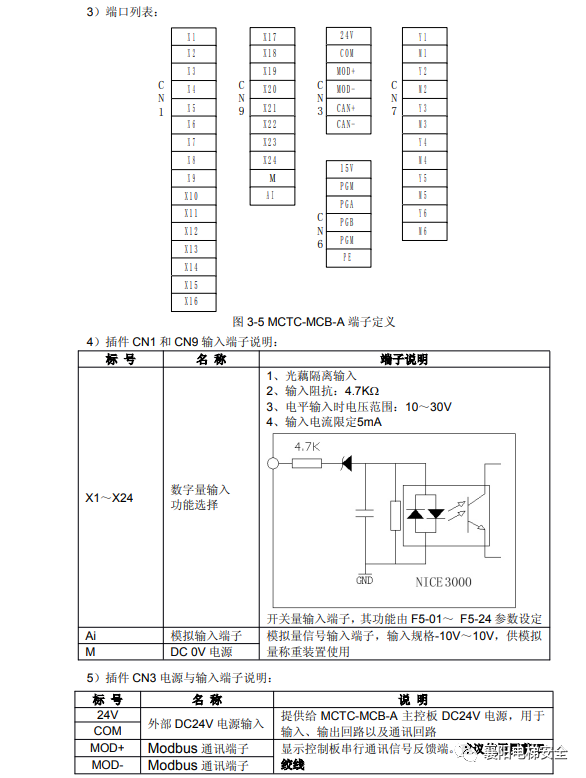

默纳克输入主要是CN1 X1-X24为信号输入

默纳克系统怎样改输入点?怎样监测输入信号是否有效?没有图纸怎样快速找到对应输入点?

一般情况下输入点功能设置

输入点功能参数
X1上平层F5-01   01/33
X2门区F5-02   03/35
X3下平层F5-03   02/34
X4安全回路反馈常开输入F5-04    04
X5门锁回路反馈常开输入F5-05    05
X6运行输出反馈F5-06     06/38
X7抱闸输出反馈F5-07    07/39
X8检修信号常开输入F5-08    08
X9检修上行常开输入F5-09    09
X10检修下行常开输入F5-10    10
X11上限位常闭输入F5-11   44
X12下限位常闭输入F5-12   45
X13上1减速常闭输入F5-13   48
X14下1减速常闭输入F5-14  49
X15上2减速常闭输入F5-15  50
X16下2减速常闭输入F5-16  51



如果没有图纸或者不知道输入点设置怎么办?

比如说想知道抱闸反馈是哪个点

1、检修状态用手按抱闸接触器,观察X几灯会闪就是哪个点

2、用调试器插上看F5-F21参数  其中参数为07/39的为抱闸反馈



如果X1输入点坏了想改个点怎么办?

1、比如X20没有用,可以把X1的线改到X20

2、用调试器看看F5-01参数是多少比如为01,先把F5-01参数改为0

3、用调试器把F5-20参数改成01就可以了

什么叫做反馈?

比如运行接触器反馈,主板给接触器一个输出信号,接触器吸合了,主板怎么知道接触器吸合了呢?所以在运行接触上一组常开点或者常闭点接一组线一端接24+ 一端接到比如输入点X6 , 如果接的是常开点(F5-06设置为06)接触器吸合X6就会亮//如果接的是常闭点(F5-06设置为38)接触器不吸X6就会亮,吸合X6就不亮。主板又通过X6信号的输入知道接触器是否吸合的,x6就是运行接触器的反馈点



一般输入出现的问题?

输入点全部不亮?

检查24v开关电源是否工作正常



输入点有信号输入感觉不正常怎么检查?

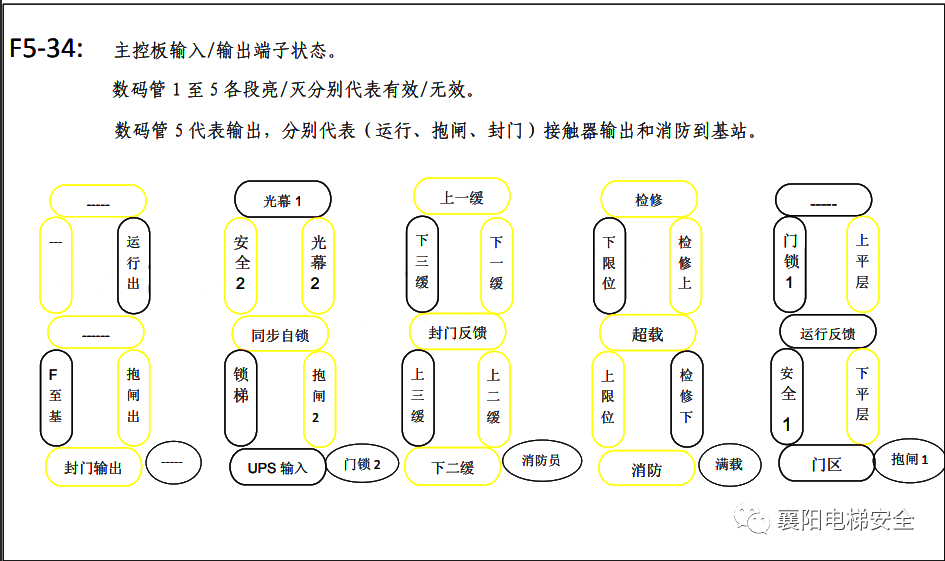

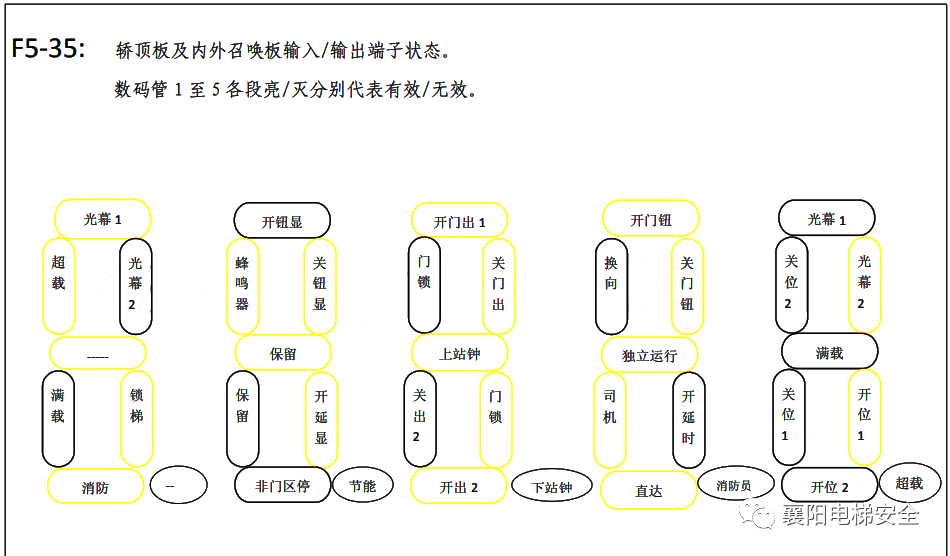

用调试器进如F5-34 /35 通过控制输入点的亮或灭在系统内查看信号有没有效

对应数码管的亮灭

默纳克系统怎样改输入点?怎样监测输入信号是否有效?没有图纸怎样快速找到对应输入点?

默纳克系统怎样改输入点?怎样监测输入信号是否有效?没有图纸怎样快速找到对应输入点?
