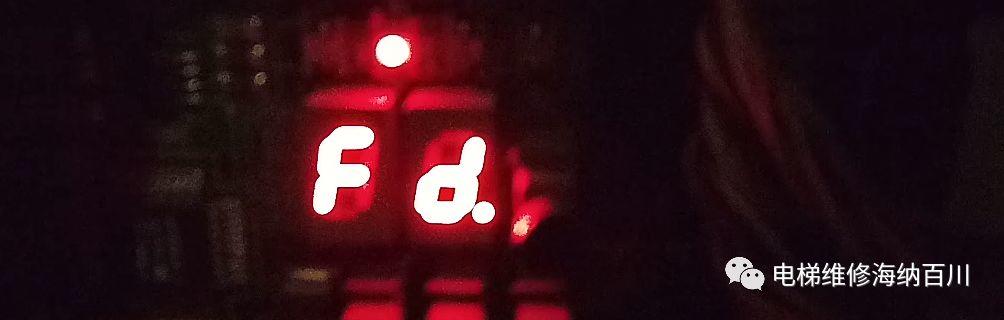

今天和大家分享东芝CV-180电梯故障的清理和查询过程配合图片更实用。当主板数码管显示EE时,即有故障发生,或非检修状态时显示FD,此时需查看故障后并清除复位。具体操作如下:



图文详解6—东芝CV180查故障、清故障-图片1

图文详解6—东芝CV180查故障、清故障-图片2

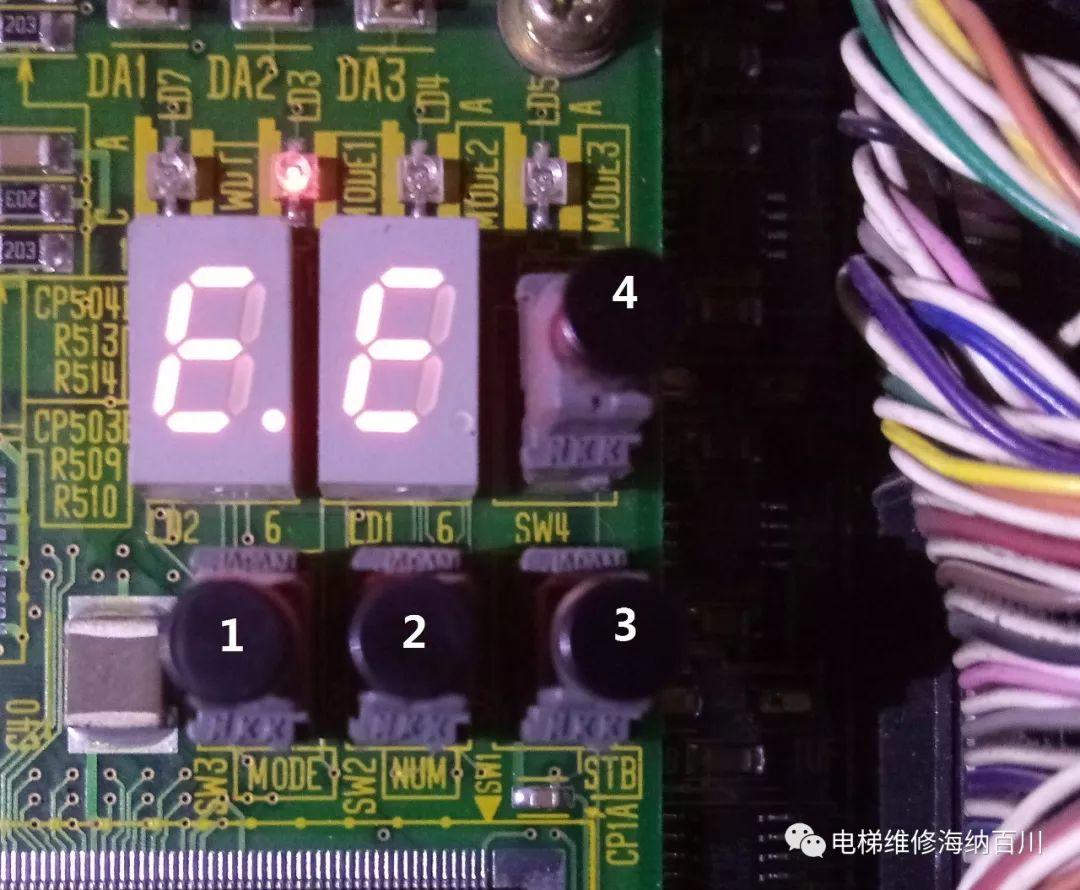

图为主板数码管及按键分布,1号键MODE菜单键;2号键NUM增加建;按住2号键的同时连续按1号键为减少;3号键STB确认键;4号键PRS复位键。



图文详解6—东芝CV180查故障、清故障-图片3

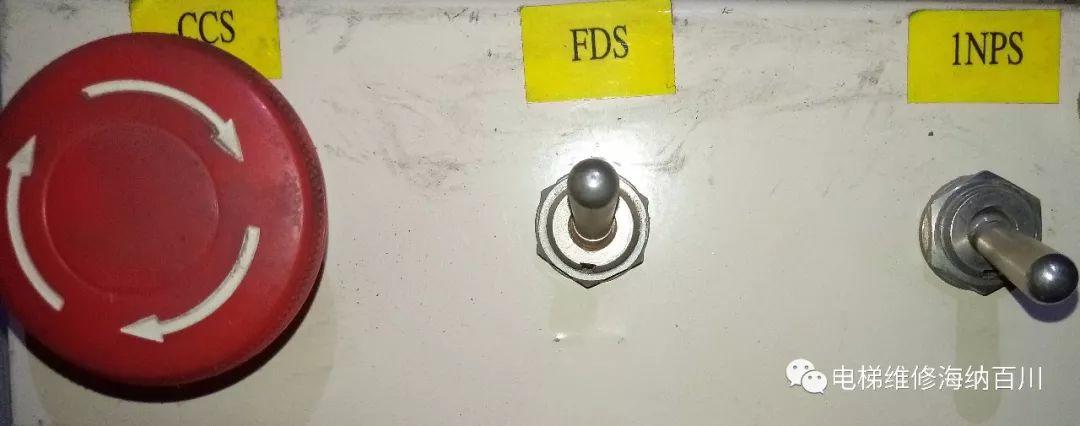

查、故障:先将控制柜的INPS开关(上图)拨至检修状态

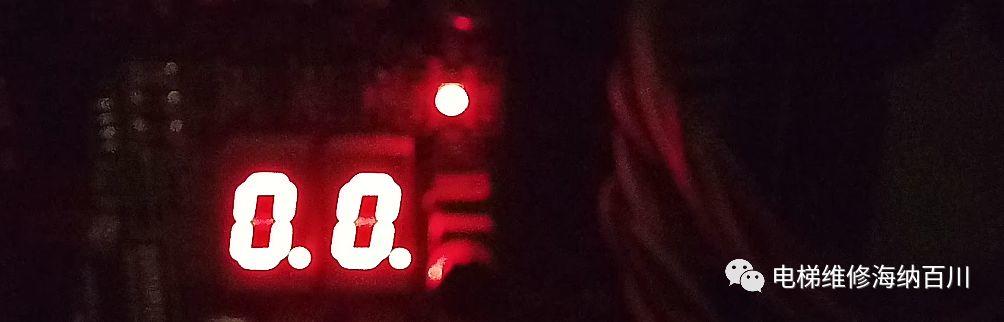

查故障:按1号键MOD两下到0.0.双闪,同时数码管上方3号灯点亮(如下图)



图文详解6—东芝CV180查故障、清故障-图片4

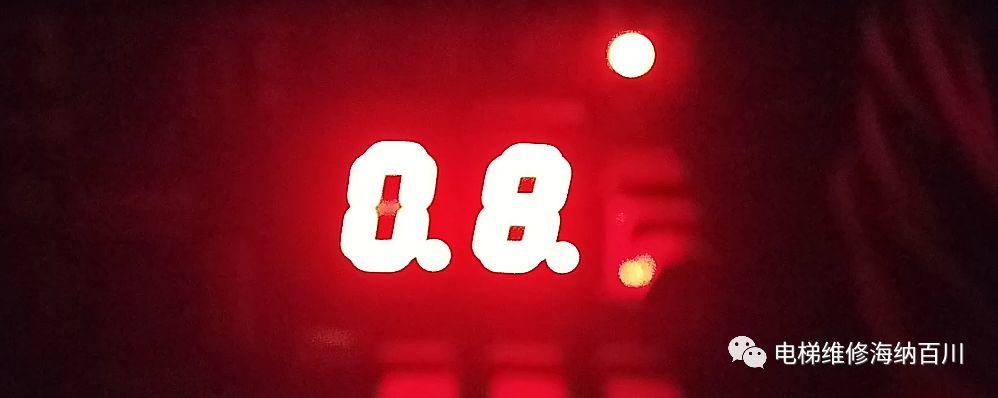

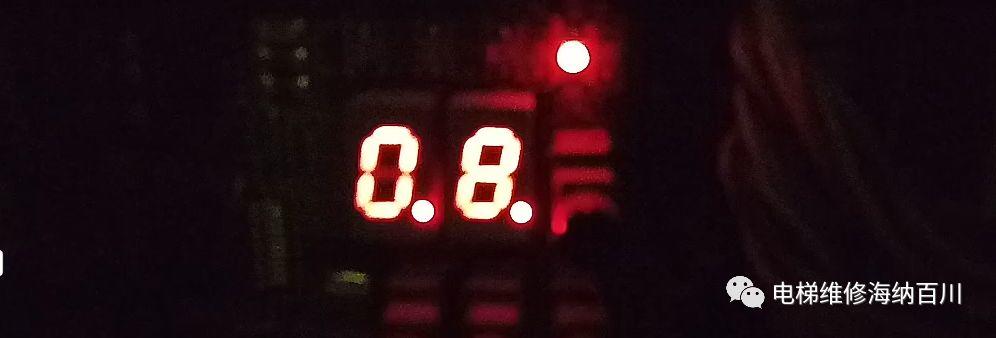

2号键NUM一直到显示0.8.双闪(如下图)



图文详解6—东芝CV180查故障、清故障-图片5

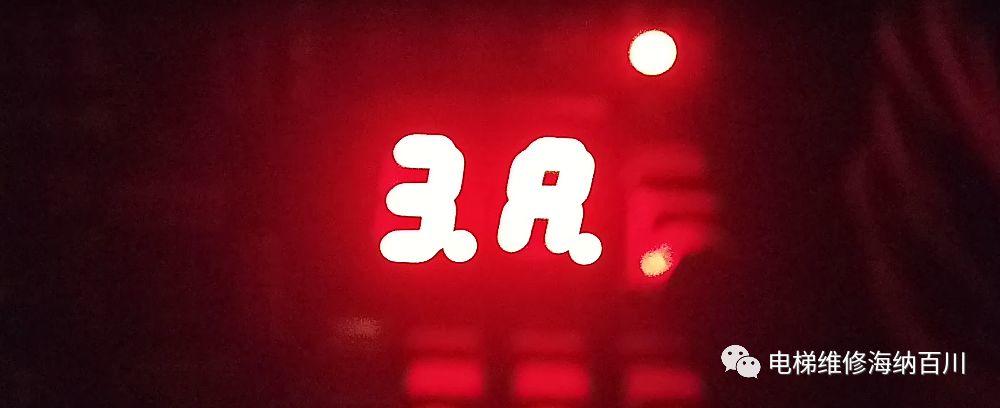

下来按3号键STE一直到两个点一起闪的就是故障(如下图)。此时显示3A故障:电梯正常运转方向改变或检修运行停止时,接触器不能断开。



图文详解6—东芝CV180查故障、清故障-图片6



清故障1号键MOD两下数码管上方三号灯点亮,同时显示0.0.双闪(如下图)



图文详解6—东芝CV180查故障、清故障-图片7

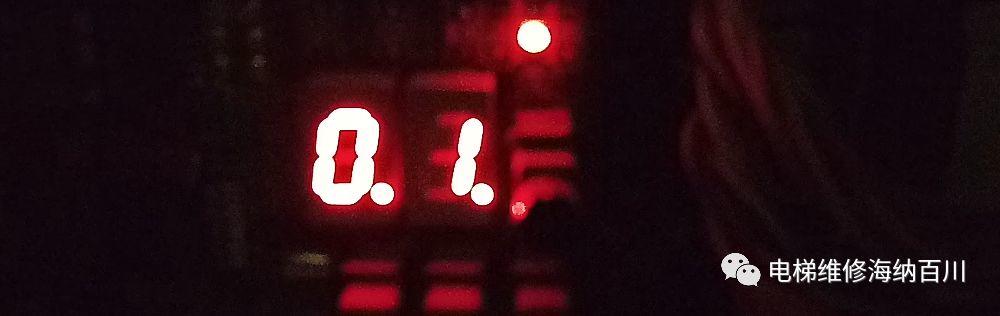

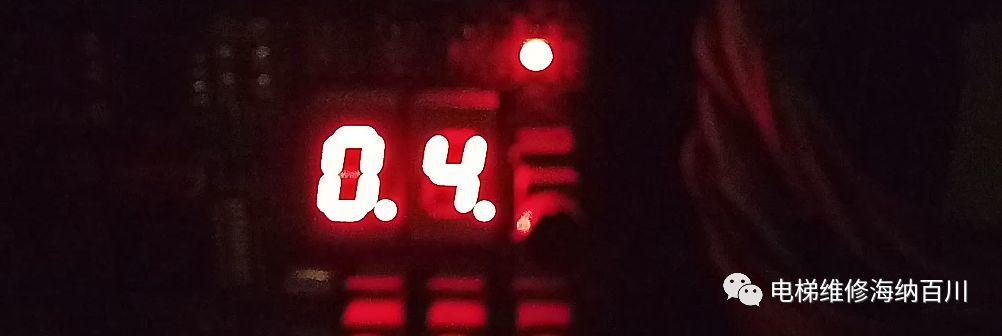

复按2号键数码管数字以16进制渐增



图文详解6—东芝CV180查故障、清故障-图片8

图文详解6—东芝CV180查故障、清故障-图片9

图文详解6—东芝CV180查故障、清故障

图文详解6—东芝CV180查故障、清故障-图片10

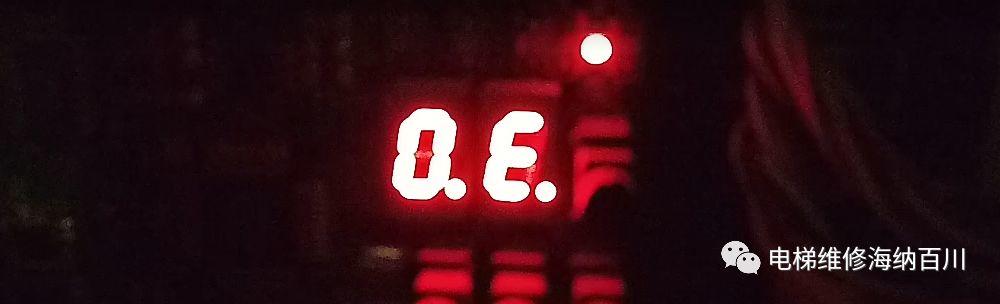

2号键NUM0.E.(如上图)



图文详解6—东芝CV180查故障、清故障-图片11



3号建SET一下显示E.1.闪(如上图)



图文详解6—东芝CV180查故障、清故障-图片12

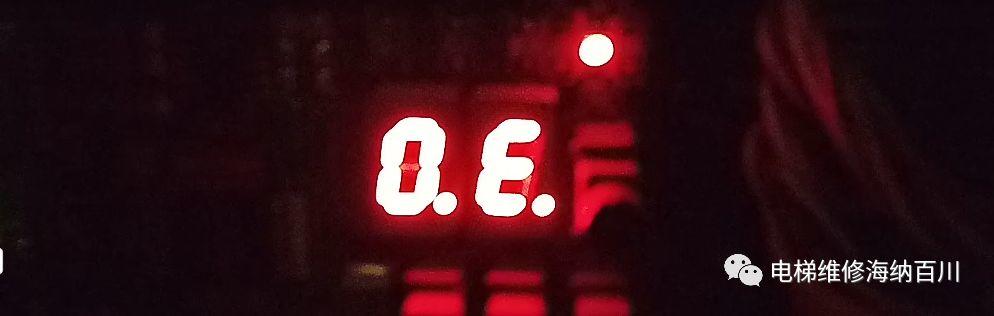

按3号键SET0.E.



图文详解6—东芝CV180查故障、清故障-图片13

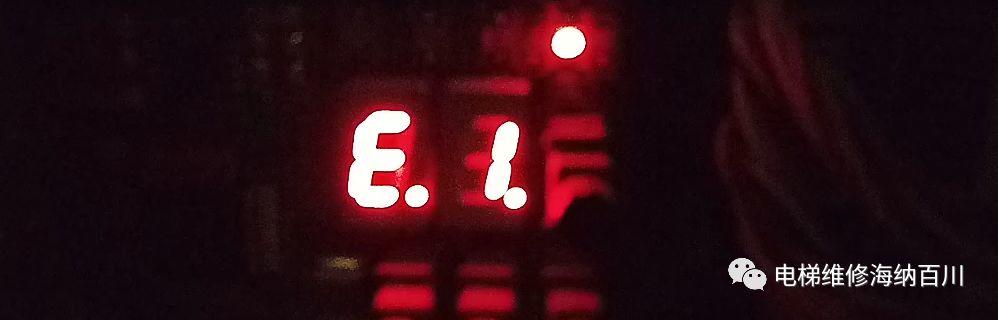

按3号键SET至显示E.1.闪(如上图)



图文详解6—东芝CV180查故障、清故障-图片14

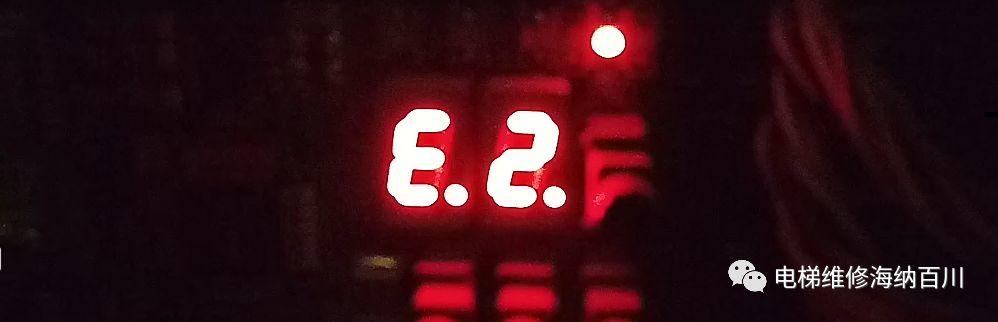

2号键NUM至显示E.2.闪(如上图)



图文详解6—东芝CV180查故障、清故障-图片15



3号键SETE.1.闪(如上图)



图文详解6—东芝CV180查故障、清故障-图片16

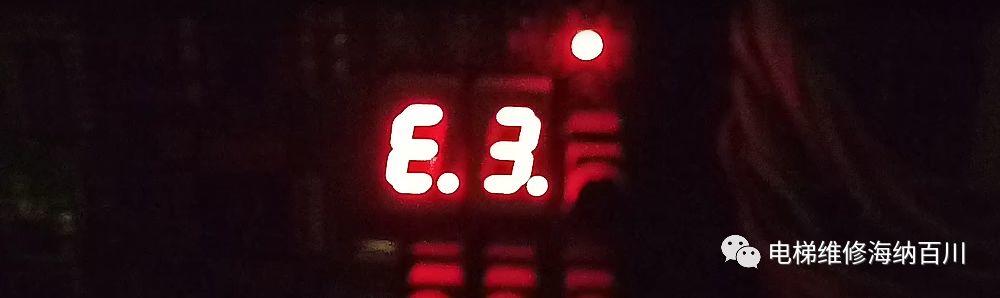

2号键NUM至E.3.闪(如上图)



图文详解6—东芝CV180查故障、清故障-图片17



3号键SET显示0.E.闪(如上图)



图文详解6—东芝CV180查故障、清故障-图片18

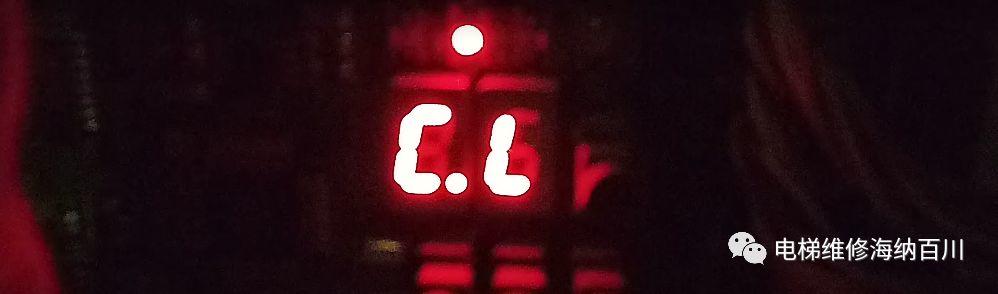

4号键PRS显示CL两个DP点轮番闪烁(同时3号灯灭,1号灯点亮)(如上图)后按住不动,同时断开主电源开关停五秒钟后送电松手,断电复位恢复原始状态。
