一、功能说明
为防止自动运行以及救援运行时产生错层,导致电梯在非有效门区停梯和开门,井道中安装。
盲层插板,盲层检测功能,正常运行停梯时,该层门盲层信号无效才允许开门,盲层信号错误时报相关故障,救援时仅根据盲层信号判定可否停梯和开门。

二、功能介绍

西奥A8000默纳克盲层检测-图片2
1、盲层开关安装
在井道平层处安装盲层磁条,磁条长度需大于40mm,在轿顶安装盲层检测开关,尤其注意的是,当电梯平层感应开关位于隔磁插板中间位置时,盲层检测开关也应该位于盲层磁条的中间位置,轿顶板上X17X18用来接收前、后门盲层信号,盲层信号支持开关的常开常闭,可通过A1-16设置,A1-16Bit0代表前门,Bit1代表后门,其中0表示常闭,1表示常开。可通过A1-14查看盲层信号是否有效。
2、井道自学习服务层设定
门机服务层和楼层服务层通过自学习学到,井道自学习运行到门区位置时,检测到前门盲层或后门盲层信号有效,则认为对应前门或者后门不服务,当该层两个门都不能服务时,设定该层不服务,自学习结束后根据学到的服务层自动更改楼层和门机服务参数,楼层服务层参数为F6-05F6-06F6-35,前门门机服务层为FB -02FB -03FB -18,后门门机服务层为FB -04FB -05FB -19,该功能默认开启。
3、根据盲层信号救援

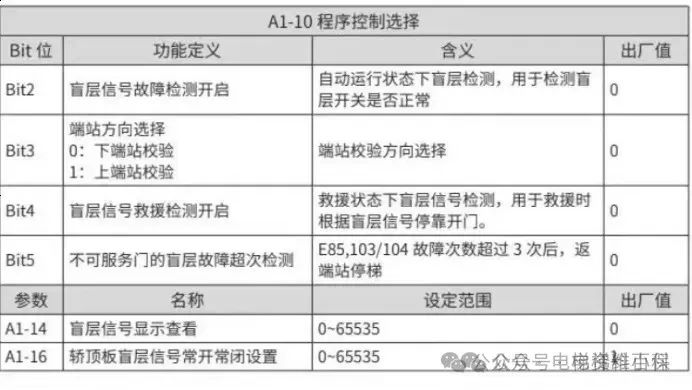

救援时根据盲层信号来判定是否停靠和开门,通过A1-10bit4开通该功能。
救援时放开所有楼层服务层权限,仅根据盲层信号判断是否停靠和开门,如果盲层信号有效,则认为该门不开,如果该层两个门都不允许开,则运行到下一个楼层继续判断,开启盲层信号救援功能时,不要设置停靠到救援基站模式。
4、自动状态时检测盲层信号
自动状态运行时检测盲层信号,防止盲层插板脱落或盲层开关损坏,通过A1-10Bit2开通。运行到站后,如果因盲层信号异常导致的该层门都不可服务,则运行到其他楼层开门放人,放人后返端站校验,运行到站后,如果因盲层信号异常导致的有一个门可服务,另一扇不可服务,则开门放人,放人后返端站校验运行过程中检测到经过的某楼层门机可服务,但盲层信号有效时,累计该门机盲层故障,故障次数超过3次后返端站校门机验并屏蔽该服务层,运行过程中检测到经过的某楼层门机不可服务,但盲层信号无效时,累计该门机盲层故障。
5、在不使用ARD的情况下A1-10bit5=0故障报出3次后不再报出,在使用ARD的情况下A1-10bit5=1该门机故障报出3次会返端站,报E88,101后停梯。
两个小时内,楼层E85故障次数小于3时,自动清除该楼层故障次数端站校验方向依据A1-10bit3的值。

西奥A8000默纳克盲层检测-图片2
