小键盘调试——NICE3000new

基于最新NICE3000new一体机新增F-8测试菜单，

后面附有测试的方法，详见下文。

软件版本：

MCB：FA-05≥20.03及以上

DSP：FA-06≥32.302及以上

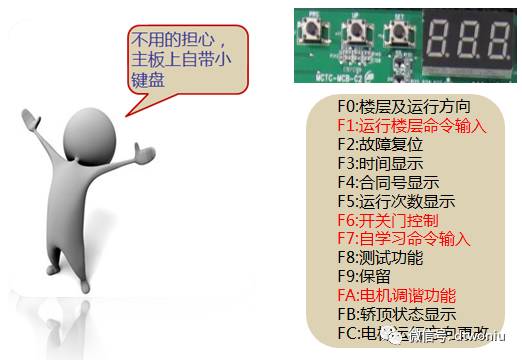

再也不用担心到现场没带操作器咯！！！

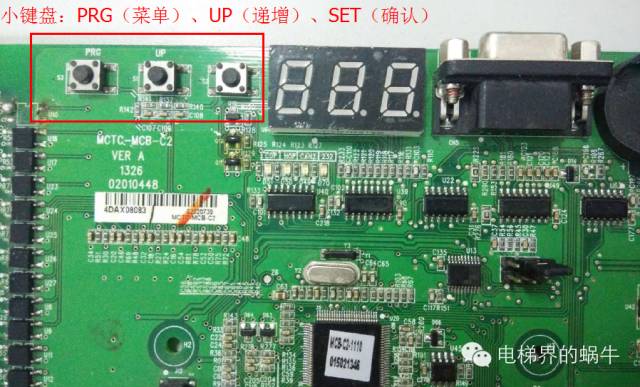

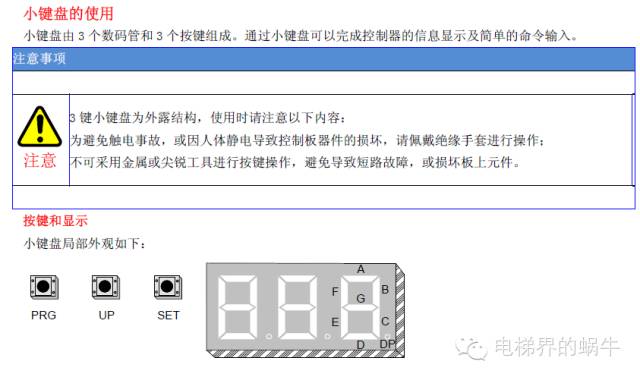

主要常用的功能：

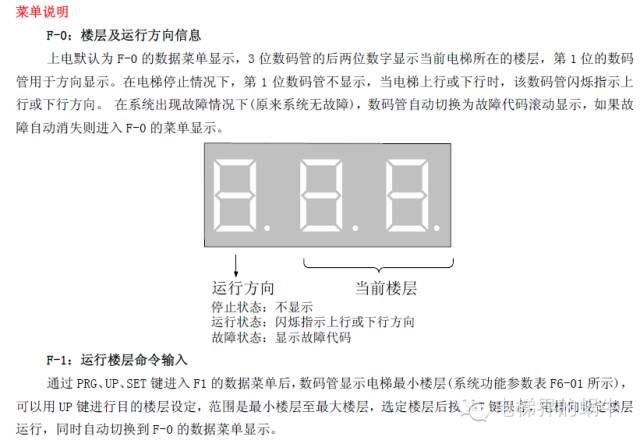

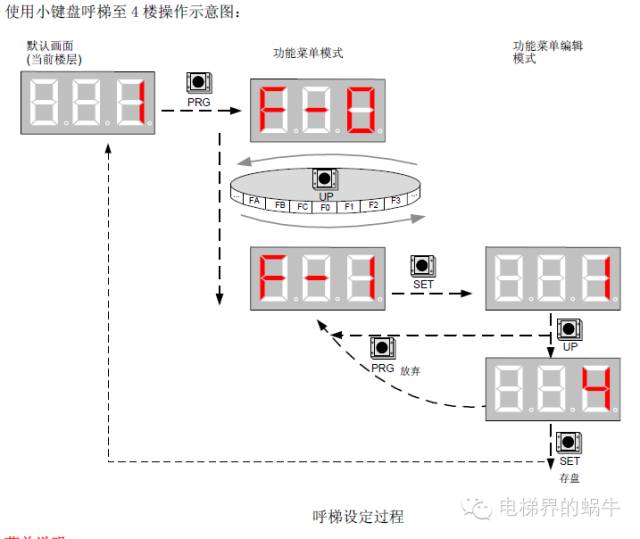

1、呼梯运行——F-1：相当于内召呼梯

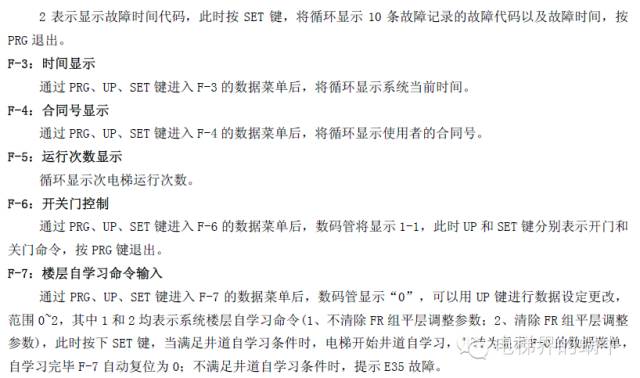

2、查看故障——F-2：1：清除当前故障；2：循环显示故障记录，故障代码、子码及故障时间

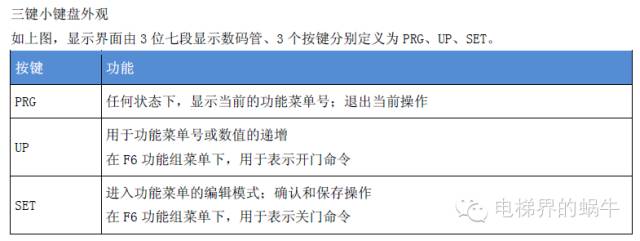

3、开关门控制—F-6：主板显示1-1，UP：开门；SET：关门；PRG：退出

4、井道自学习—F-7：1和2均是用于井道自学习命令（1：不清除FR组平层调整数据2:清除FR组平层调整数据）

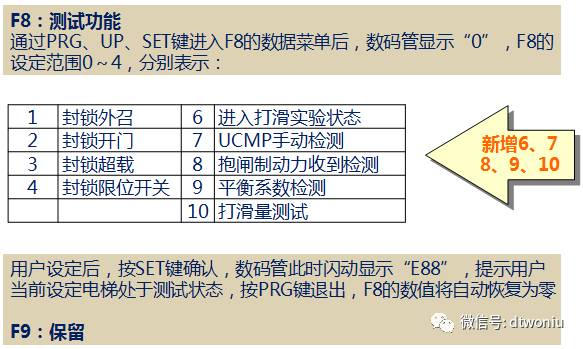

5、测试运行——F-8：1-4屏蔽外招、开门、超载及限位运行，6：进入打滑模式，7：UCMP手动测试，8：抱闸制动力测试，9：平衡系数测定，10：打滑量测定。

此时主板显示E88：提示屏蔽功能运行，非故障代码

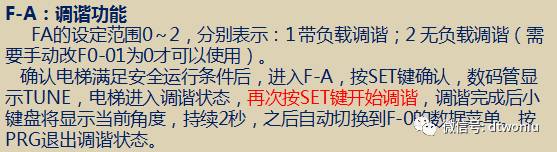

6、电机调谐——F-A：1：电机带载调谐，2：无负载调谐

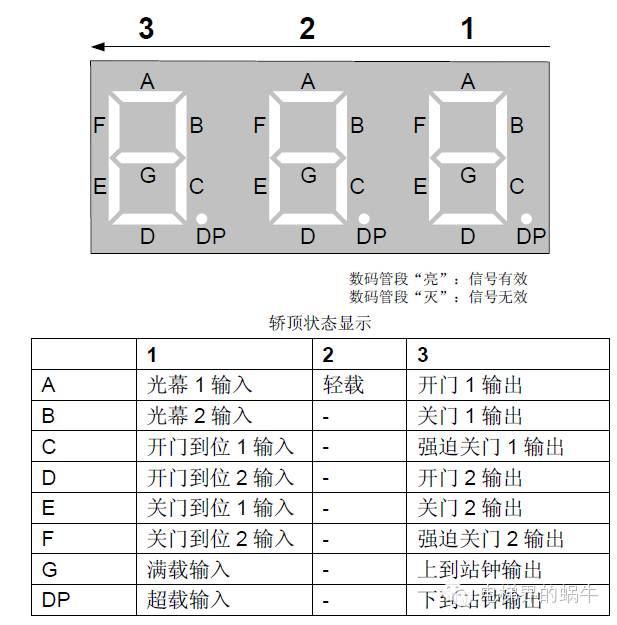

7、轿顶监控——F-B：监控轿顶板的输入输出状态

6、改运行方向—F-C：运行方向与给定方向不一致时使用

具体操作使用说明见下文

UCMP手动测试F-8=7

试验条件：

检修开关有效，电梯停止在门区位置，保持门锁闭合。

试验方法：

1、必须在检修开关有效的条件下，门锁闭合的情况下

2、功能码小键盘设置F-8设置7或者F3-24设置为2，开启UCMP测试功能，主板显示E88，此时断开门锁回路。

3、手动按住检修上行或者下行按钮，封门接触器输出，门锁短接，此时电梯正常检修启动运行

4、电梯在运行脱离门区后，硬件UCMP模块将会取消门锁短接，此时电梯报E65（UCMP故障），电梯停止运行。

其他说明：

1）不在检修或者门区或者门锁无效，设置F-8设置7无效，设置F3-24为2无效。

2）设置F-8设置7或F3-24为2以后，运行一次后自动清零，并且断电后自动清零。

抱闸制动力手动测试F-8=8

1、在检修条件下，设置F-8=8。

此时，电梯屏蔽内外招、屏蔽开门，保持门锁接通，未关门会自动进行关门。

2、门锁有效后，封星接触器输出、运行接触器输出。

3、DSP运行命令有效，DSP输出力矩进行报闸力检测。

4、DSP报闸力检测结束，控制板关闭星接触器输出、运行接触器输出。

5、F7-9显示检测结果。

6、外呼、门功能恢复正常。

F7-9检测结果为2时，为报闸力不合格

F7-9=2时，立即报E66，故障不可以复位。

E66复位，需要重新做报闸力检测，且结果为1方可复位。

平衡系数检测F-8=9

小键盘在F-8设置9，开始平衡系数检测，此时外呼会显示“⊙“符号

 第一步：F-8设置9后，会自动显示上次平衡系数 XXP,(P表示Percent 百分比)                                                                                                                                                                  第二步：电梯会自动运行最低楼层，并保持开门，此时小键盘闪烁显示0.0P.等待放置载重，输入对应的载重后(例如40.0，表示40.0%)，长按SET按键，会显示楼层信息后，开始进行平衡系数检测；

第三步：电梯会自动从最低楼层运行最高楼层，并再运行最低楼层，并显示0P，将重物搬走，此时按住SET按键

第四步：电梯会自动从最低楼层运行最高楼层，并再运行至最低楼层

 第五步：小键盘会自动显示平衡系数。XXP，如果调整系数XX,按住SET按键，会显示需要或减少多少载重，此时按住PRG按键，退出平衡系数检测

 注意：

1】在平衡系数检测时，短按SET按键为切换键，切换UP或DOWN

2】在平衡系数检测时，将屏蔽内外呼梯信号

3】在平衡系数检测时，如果电梯状态为非正常运行状态，将退出平衡系数检测；

4】结果异常显示0percent,表示空载和带载采集的电流差别不大或者轿厢的重量大于了对重的重量

打滑量检测F-8=10

小键盘设置F-8为10，表示开始做打滑量实验，此时外呼会显示“⊙“符号

 第一步：电梯会自动运行到最低楼层，并开始做打滑实验；

 第二步：电梯会自动从最低楼层运行最高楼层，并再运行最低楼层；

 第三步：小键盘会自动显示打滑量“︻XXX““︼XXX”（单位厘米）显示保持10S，后显示E88表示实验结束,按小键盘PRG退出打滑量实验

 注意：

1】在打滑量检测时，将屏蔽内外呼梯信号

2】在打滑量检测时，如果电梯状态为非正常运行状态，将退出打滑量检测；
