案例分析:电梯层门锁未安装接地保护线的风险

HS_ZC 故障分析评论86阅读模式

一、安全隐患情况

某特种设备检测院检验人员在电梯监检时发现,一台曳引式载货电梯的层门门锁全部未安装接地保护线(如图1所示),给电梯安全运行带来较大安全隐患。

案例分析:电梯层门锁未安装接地保护线的风险

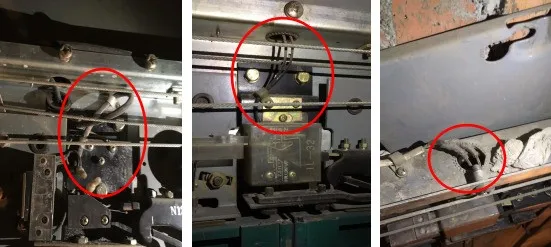

图1 电梯层门锁安装情况

二、问题原因及风险分析

(一)问题原因

由于对门锁接地保护认识不足,安装人员对未加装门锁接地保护线的安全隐患不够重视。因此,为了便于安装,对所有的层门锁都未进行接地保护。

(二)风险分析

1、当层门锁线路出现老化或者高湿度环境下,易造成绝缘失效。而层门锁漏电时,层门门板及地坎都将成为电压为AC110V的带电导体。乘客在进出电梯时,很容易发生触电产生意外伤害。

2、层门未做可靠接地可能造成门锁安全回路接地故障保护功能失效,常见的安全回路电气图如图2所示。

案例分析:电梯层门锁未安装接地保护线的风险

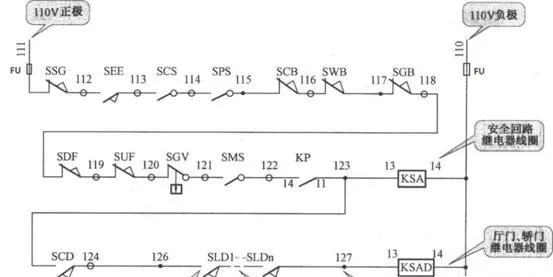

图2 电梯安全回路电气图

在整个安全回路中设置两个熔断器FU做为接地故障保护元件,当门锁发生接地故障时,安全回路中与接地保护线之间会形成短路电流,导致熔断器FU断开,电梯停止运行。而层门锁未设置接地保护线时,可以由于漏电电流较小,导致熔断器不能及时断开,造成接地故障保护功能失效。

个别由于设计或安装缺陷,110V负极未做工作接地处理或者门锁继电器KSAD设置在110V正极侧时(如图2所示),一旦层门锁发生接地,而此时门回路接地故障保护功能又失效时,将会造成部分层门锁被短接,而电梯却可以开门正常运行,存在巨大安全风险。

三、防范措施及处理情况

(一)要求维保单位和使用单位立即联系原制造安装厂家,按照设计要求对各个层门加装独立的接地保护线,并与机房内的接地保护干线进行可靠连接。

(二)对相关安装及维保人员进行再培训,提高其技术水平,尤其要加强安全责任意识教育,务必严格按照施工工艺文件进行规范安装,同时制造和保养单位也应加强自检力度,防止现场施工人员的不规范安装行为。另外,检验人员也应加强对接地保护线路的实物验证。

(三)检验人员不应仅仅通过安装及维保单位的自检报告对层门锁的接地保护线进行资料确认,还应该现场进行实物验证,防止电梯的层门锁接地保护处于缺失状态。
