一分钟看懂蒂森电梯电气原理图

HS_ZC 电气图纸评论4,3171阅读模式
由于之前没有接触过蒂森电梯,对蒂森电路图也不熟悉,最近有机会接触到蒂森电梯也就把蒂森电路图的知识补补。

想到很多小伙伴和我一样,就做个文档和大家一起分享,新手可以看看,高手可以略过。

一般看国产电梯图纸像新时达、默纳克、蓝光图纸时由于不多就直接翻翻就可以,要找的东西基本都可以找到,蒂森图纸我翻了下58页,上面全部是代号,如果直接翻基本很难翻到自己想要的内容。

第一篇先说说蒂森图纸该怎看

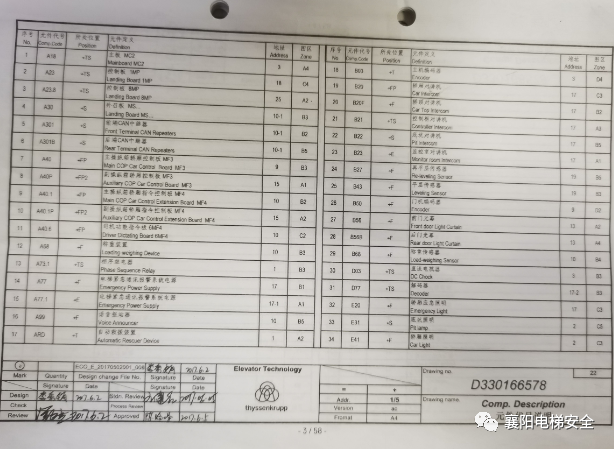

  1. 原件代码表可以理解为一本书的目录,想查找一本书的内容时不能一页一页的翻,先看看目录看看想要的内容在那一页,然后直接翻到位置是一样的。        一分钟看懂蒂森电梯电气原理图-图片1

  2. 目录上面有原件代号比如主板MC2就是用A18表示,B03为主机编码器。

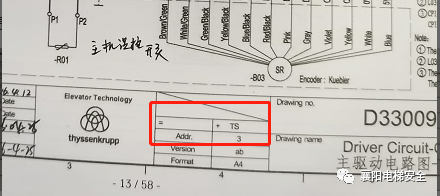

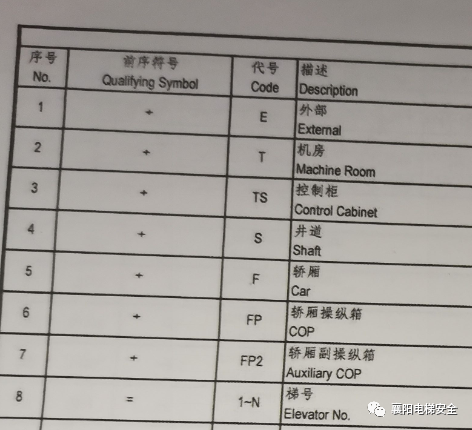

  3. 所处位置,目录最后一页有具体每一个代号的描述,TS为控制,F为轿厢,S为井道,T为机房

    一分钟看懂蒂森电梯电气原理图

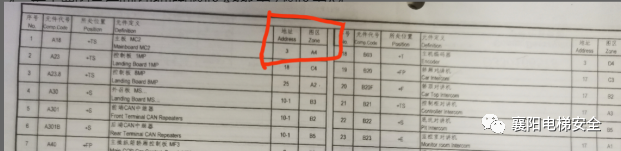

4最主要的是后面的地址和图区Addr.为3 图区为A4



一分钟看懂蒂森电梯电气原理图-图片2

一分钟看懂蒂森电梯电气原理图-图片3

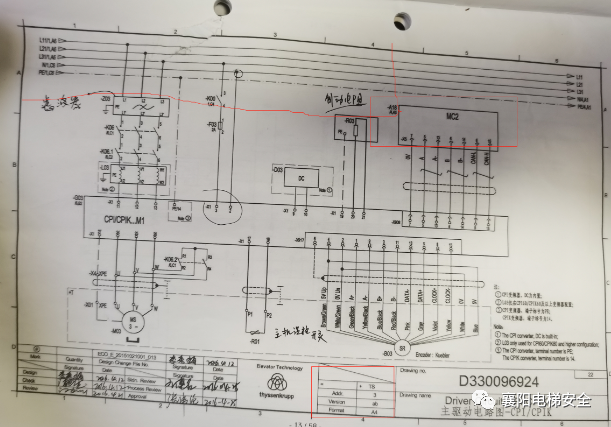

后面我们就翻翻地址为3的图纸开看看,我们可以看到主板在A4-A5中间,翻开我们很容易找到

一分钟看懂蒂森电梯电气原理图-图片4

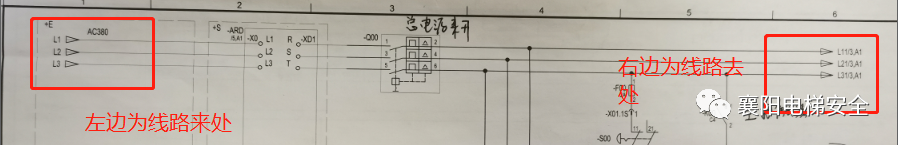

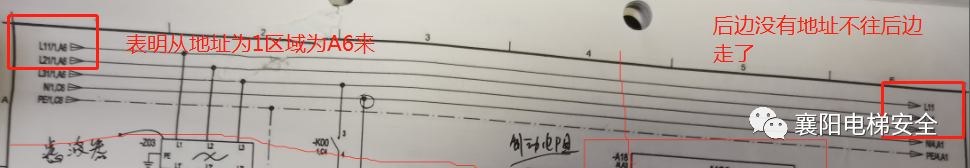

5、线路左边为线路来处,右边为线路去处。比如下图右边L11/3,A1 表示线路去向地址为3,区域为A1

一分钟看懂蒂森电梯电气原理图-图片5

一分钟看懂蒂森电梯电气原理图-图片6

总结下:

  1. 知道原件代号,所处位置意思,随便一个原件都能在目录上找到代号。

  2. 知道地址什么意思,怎么找原件地址和图区,根据原件代号可以找到代号的地址图区

  3. 知道线路左边来右边去,能查到一条线路的完整的来路去路

实际操作

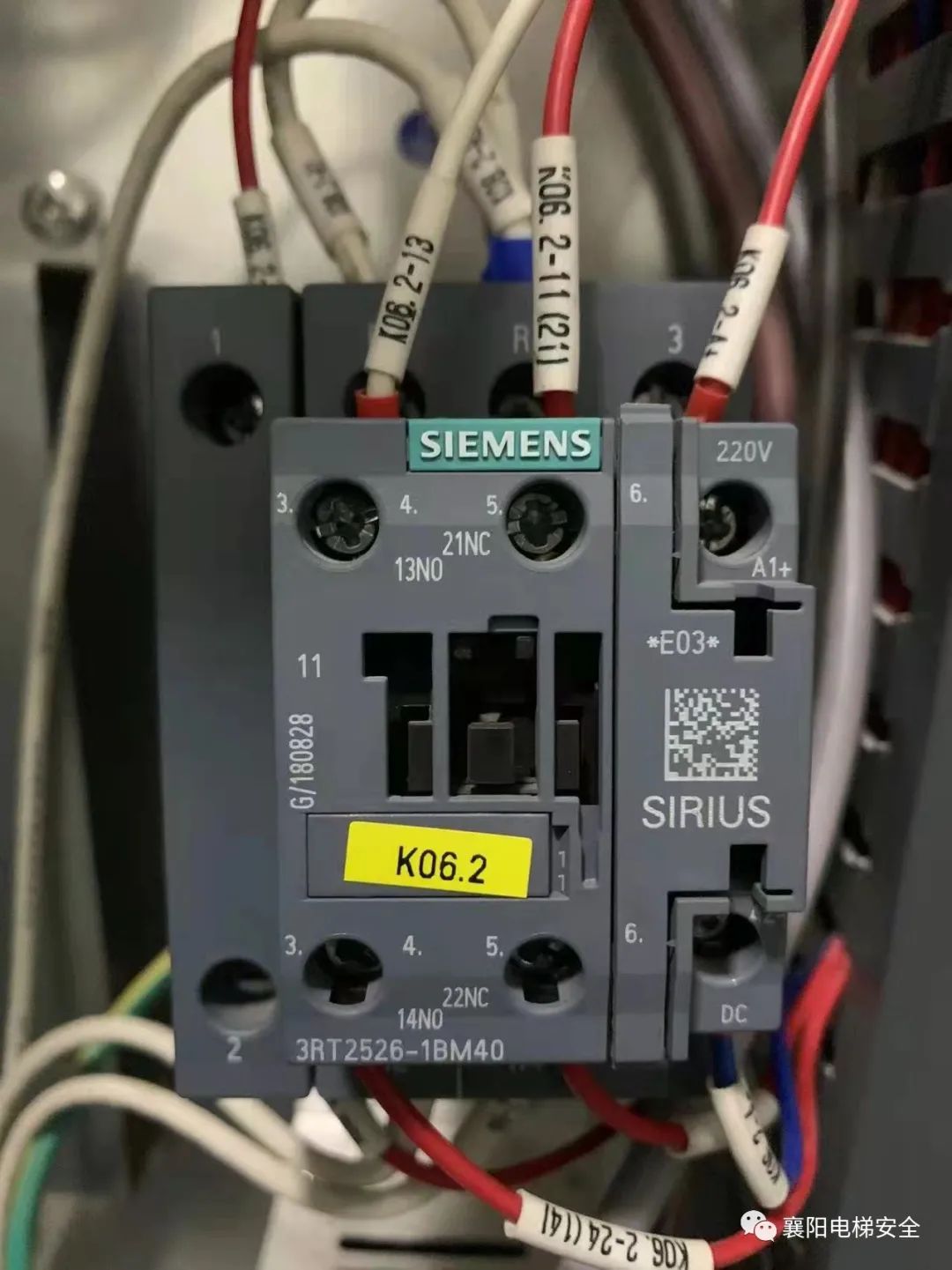

现场遇到问题:K06.2接触器不吸合我们应该怎么查找?

       一分钟看懂蒂森电梯电气原理图

下一篇我们就用上面的几点去查K06.2接触器
