从电梯时序来看电梯抱闸打不开故障

HS_ZC 资料下载评论3,5151阅读模式

我们说电梯时序到底什么?

从电梯时序来看电梯抱闸打不开故障-图片1



所谓起动时序,是指电梯起动时,主接触器吸合、变频器上行或下行指令(或使能信号)的给出、抱闸张开、以及速度给定信号的给出这几个动作的先后次序配合。


一般来说,电梯起动时,先吸合主接触器,接着就给出变频器使能信号,然后再给出抱闸张开和速度给定指令。而速度给定和抱闸之间的次序配合将对电梯的起动舒适感有较大影响。理想的配合点是:当抱闸机械动作(真正张开)时,速度给定同时给出。但由于抱闸有抱闸接触器延迟时间和抱闸本身的机械延迟时间,所以不容易给出准确的数据使两者的动作达到理想要求。


可根据以下原则调整时序:电梯空载运行时,如果下行时起动有明显倒拉感觉,则可以调迟抱闸张开时间(或者调早给定速度的给出时间);如果如果下行时起动倒拉感觉很小,但上行起动时冲得太猛,则可以调早抱闸张开时间(或者调迟给定速度的给出时间)。


所谓时序:简单理解就是几个接触器动作的先后顺序

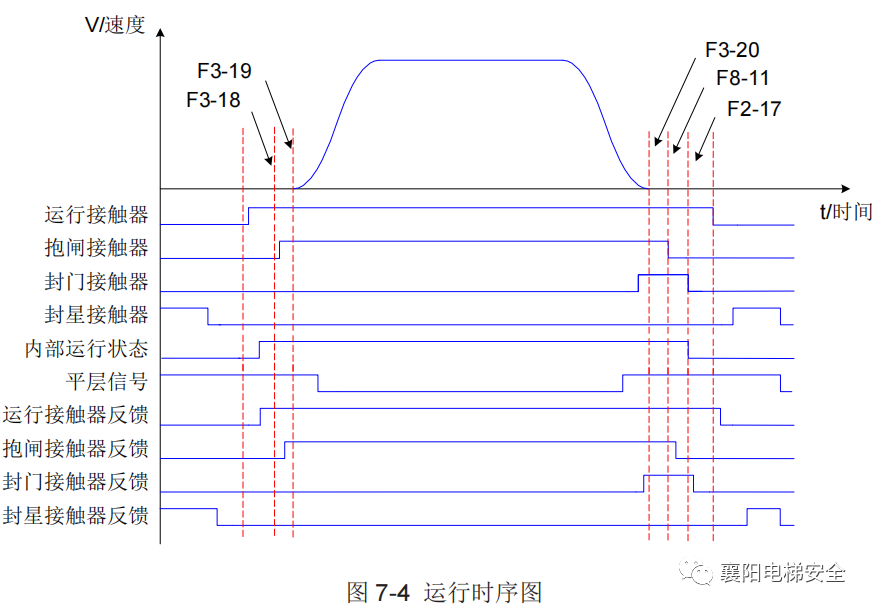

根据上图7-4我们可以知道电梯启动时候的时序为:

1封星接触器---2封星接触器反馈--3运行接触器--4运行接触器反馈--5抱闸接触器--6抱闸接触器反馈


电梯停止时候的时序为:

1抱闸接触器--2抱闸接触器反馈--3运行接触器--4运行接触器反馈--5封星接触器---6封星接触器反馈


从时序看抱闸不打开分三种情况:

一、电梯检修运行 1封星接触器吸合---2封星接触器反馈有效--3运行接触器吸合--4运行接触器反馈有效--5抱闸接触器吸合--3秒钟左右抱闸接触器释放报抱闸接触器反馈故障


对于这个现象主要排查三方面:

1).抱闸接触器反馈触点

根据时序抱闸接触器吸合,抱闸接触器反馈马上就有效,如果检测到抱闸反馈无效马上会停止接触器输出报抱闸反馈故障


2).抱闸接触器电源

根据时序抱闸接触器吸合,抱闸接触器反馈有效,如果抱闸电源正常电梯抱闸就应该打开了。

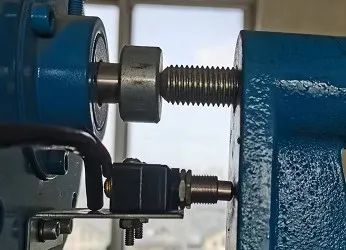

如果抱闸电源损坏或者抱闸电源不够抱闸线圈无法打开,可是抱闸是否打开了主板无法判断所以利用抱闸行程开关通断来对主板进行反馈,告诉主板抱闸是否打开了(下图为抱闸行程开关)


没有抱闸电源抱闸就不会打开,抱闸行程开关就不会动作,抱闸行程开关反馈给主板就是抱闸未打开,主板报抱闸行程开关反馈故障


从电梯时序来看电梯抱闸打不开故障-图片2


3).检查抱闸接触器主触点或者抱闸回路,保证抱闸线圈供电正常

  如果抱闸接触器损坏更换抱闸接触器


二、电梯检修运行 1封星接触器吸合---2封星接触器反馈有效--3运行接触器吸合--4运行接触器反馈有效--5抱闸接触器吸合--抱闸刚打开--抱闸接触器释放--报抱闸接触器反馈故障


从时序上分析抱闸已经打开,抱闸接触器反馈应该没有问题,抱闸打开了抱闸电源应该也没有问题,问题应该是抱闸行程开关问题


抱闸已经打开了,抱闸行程开关损坏或者距离调节不到位给了主板一个错误的信号,主板就认为抱闸没有打开停止信号输出

更换或调整抱闸行程开关


三、电梯检修运行 1封星接触器吸合---2封星接触器反馈有效--3运行接触器吸合--4运行接触器反馈有效--抱闸接触器不吸合--3秒左右运行接触器释放报抱闸反馈故障


检修运行测量接触器线圈两端电压


如果接触器线圈两端没有电压

有电压抱闸接触器不吸合,抱闸接触器损坏。


检修运行如果抱闸接触器线圈两端没有电压:

需要对照图纸查主板到抱闸接触器这一段供电线路有没有问题,线路有问题维修电路

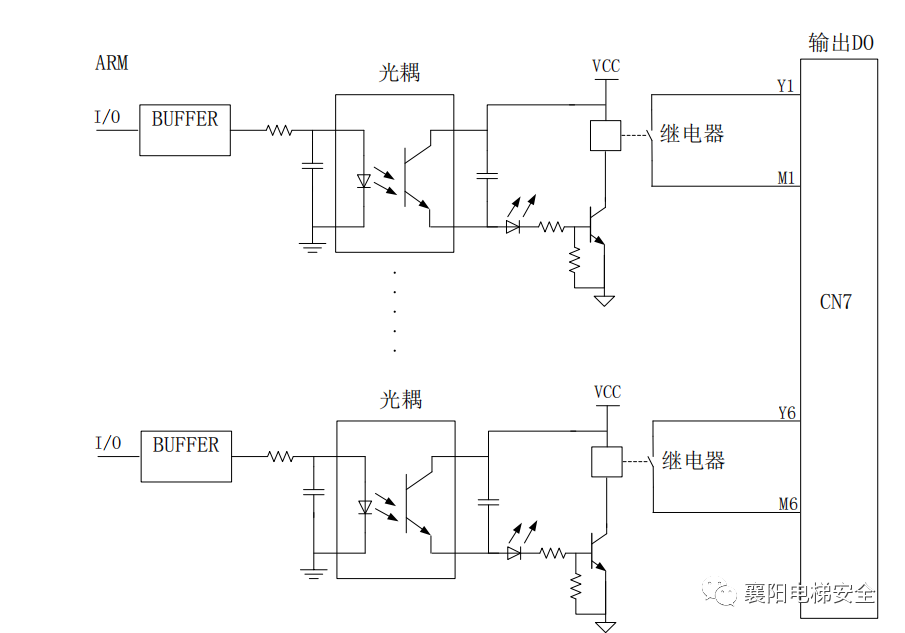

如果线路没有问题就要测量主板输出小固态继电器是否损坏

从电梯时序来看电梯抱闸打不开故障


测量方法:以默纳克主板为例

抱闸接触器为Y2-M2 ,拆掉Y2-M2的线

万用表打通断档,表针放到Y2-M2端子上

电梯检修运行

万用表蜂鸣说明继电器是好的

万用表不蜂说明继电器损坏

处理办法,换点或者维修主板


以上所有电梯故障现象都是默认抱闸上面装有抱闸行程开关,并且有效。
