默纳克3000主板更换3000+主板需要注意什么

  • 7,271
  • 阅读模式
广告也精彩

一、更换主板之后,报 E51E52E57 E63 与轿顶板、外呼板、底层的通讯故障

1、首先确认相应的轿顶板、外呼板、底层的接线正确。

2可能是通讯协议不符,更换为原电梯品牌的配件。

二、更换主板之后,需要重对新主板调试

1、根据现场电机参数,设置F0F1-00F1-05组参数。

2、根据电气原理图,设定输入输出参数F5组。

3、重新进行电机调谐、井道自学习和相关功能调试。

4、重做井道自学习,调整F6FB等参数。

三、3000主板更换成3000+主板注意哪些

1、接线E3000+主板后面多出来的5PIN端子不接

2 参数设置F1-25电机类型,同步机设为1,异步机设成0

3、如果用在异步机现场,需要配置MCTC-PG-A2PG卡。

4、并联CAN2端子无法使用,使用3000的方式进行并联。

5如何实现一台30003000+并联

相关参数表

相关参数参数描述说明
F5-30Y5 端子定义两台电梯都设为14
F6-07群控数量两台电梯都设为2
F6-08电梯编号主梯设为1、副梯设为 2
F6-09程序功能选择Bit4=1(设置3000+的、3000 不设)
F8-19程序功能选择F8-19=1(设置3000+的、3000不设)

轿顶板设置

1、轿顶板上J2跳线的,主梯的CTBJ2短接OFF,副梯的CTB J2短接ON轿顶板上为SW拨码的,主梯的CTBSW11位在OFF,副梯的 CTBSW1的第1位在ON

2、同一物理楼层,两台电梯必须都要安装隔磁板,若其中一台电梯不停靠该层,此台电梯也必须在该层安装隔磁板,可设置F6-05使该楼层不停靠。

3外召板地址和隔磁板一一对应,同一楼层外招地址一致。

4、最低楼层和最高楼层F6-00 F6-01、以位置最低的楼层计算。

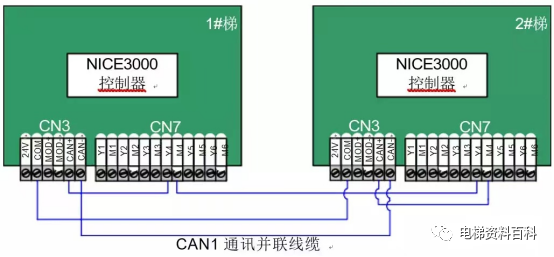

5并联接线图如下

默纳克3000主板更换3000+主板需要注意什么

四、3000+主板更换成3000主板注意哪些

1多出来的5PIN 线不接。

2注意3000主板是同异步分开的,对于UVW型编码器,3000主控板型号为MCTC-MCB-A的控制器需要适配PG转接卡MCTC-PGB,主控板型号为 MCTC-MCB-B 的控制器既可适配 MCTC-PG-B 还可以通过主控板上的28孔插槽J12适配MCTC-PG-D对于ERN1387型编码器,主控板型号为MCTC-MCB-A的控制器需要适配PG转接MCTCPG-C,主控板型号为 MCTC-MCB-B 的控制器既可适配 MCTC-PG-C 还可以通过主控板上的 28 孔插槽J12适配 MCTC-PG-E

3、电机调谐时,E02E20 E33 故障,需确认 FF-01参数(变频器功率)和一体机功率等级是否一致。

五、更换主板,不重新电机调谐的方法

1手动输入原来主板的F0F1-00F1-05参数、F5组功能参数。

2、更改F1-06F1-08,需将F0-01=0 面板控制模式。

3、重新断电上电,恢复F0-01=1为距离控制。

注意:部分电梯可能不成功导致飞车等,建议全部做一次曳引机自学习,

4、主机自学习,也叫做主机自整定,编码器角度自学习,主机调谐,能使变频器匹配主机特性,以获得良好的控制性能,做电机磁极定位,首先确认电机的铭牌参数,F1-01~F1-05,参数设置错误影响电机调谐无法实现优良的矢量控制。

异步机学习

将电梯打检修状态,设置编码器的类型及脉冲F1-00=2F1-12=1024F1-25=0

1、主机未挂钢丝绳

1)设置好以上参数,断电上电清除故障主板数码管显示E52E51故障不影响调谐。

2)设置F0-01=0F1-11=2这时主板数码管显示TUNE

3)用工具顶住抱闸接触器不放,按操作器的RUN,电机发出“哽”的一声后,转动30秒左右自动停止,电机自学习完成,松开抱闸接触器,恢复F0-01=1,异步机主要是学习定子F1-14、转子电阻F1-15、空载电流F1-18

经验:一般转子电阻是定子电阻的1/2左右,空载电流是额定电流的1/2左右。

2、主机已挂钢丝绳

1)设置好以上参数,断电上电清除故障主板数码管显示E52E51故障不影响调谐。

2)设置F0-01=0F1-11=1这时主板数码管显示TTUNE

3)按操作器的RUN键,电机开始静止调谐。电机自学习完成恢复F0-01=1

4)异步机主要是学习定子F1-14、转子电阻F1-15、空载电流F1-18

经验:一般转子电阻是定子电阻的1/2左右,空载电流是额定电流的1/2左右。

同步机

将电梯打检修状态,设置编码器的类型及脉冲F1-00=0F1-12=2048F1-25=1

1、主机未挂钢丝绳

1)设置好以上参数,断电上电清除故障主板数码管显示E52E51故障不影响调谐。

2)设置F0-01=0,F1-11=2这时主板数码管显示TUNE

3)用工具顶住抱闸接触器不放,按操作器的RUN按键,电机发出“哽”的一声后,转动30秒左右自动停止,电机自学习完成,松开抱闸接触器。

4学完后,F1-06即是电机角度,至少做三次电机学习,误差范围应不超过5°,学习完成后更改F0-01=1

5)检查F1-08,若值为偶数(0008),表示相序正确,若为奇数,表示相序有误,调换输出线的U,V两相,重新进行主机自学习即可,当相序不对时,报E20故障子码3

 2、主机已经挂上钢丝绳

1设置好以上参数,断电上电清除主板数码管显示E52E51故障不影响调谐。

2设置F0-01=1F1-11=1,持续按压检修上行或下行按钮,电机发出的一声后,运行三十秒左右自动停止

3学成后F1-06即是电机角度。至少做三次电机学习,误差范围应不超过若电机运行方向与按钮方向相反,更改F2-10

六、异步机现场,E3000主板更换成NICE3000+主板,检修运行出现以下问题的处理方法

1抖动厉害或者报 E38,调换AB相。

2、报E10E16故障,为相序问题,调换UVW任两相。
