三菱门机故障代码详解

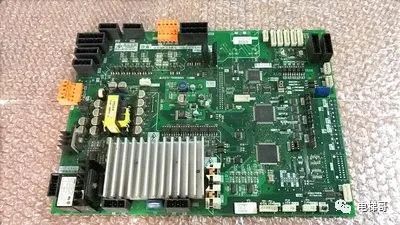

三菱电梯门机板故障代码：
0 串行传送错误
1 变频器过流
2 +12v欠电压
3 主回路欠压
4 CPU之WDT错误
5. 位置开关错误
7 开关门指令错误
9 关门操作错误 A 开关门超速
A. 位置计数器出错
B. 位置监测器出错
C. 编码器错误 D 过负载
D. GS断开指示
E. DLD余量不足
F 超速检查 F. GS释放时指示

E0 无故障 E1 欠速故障 E2 超速故障 E3 反转故障 E4 AST故障（失速）

E5 过电流 E6 过电压 E7 欠电压 E8 LB接触器故障 E9 5接触器故障

EA BK抱闸故障 EB 轿厢串行传送故障 EC 厅层串行传送故障
ED 系统错误（基板跨接器设定错误）
EE sddnrs 驱动电脑不能再启动 EF swnrs2 控制电脑不能再启动

代码解释分析

0串行传输错误:串行线路断线或插件不良。CS-CPU或DC-CPU出错:更换门机板。0.

1逆变器过电流(-12V下降):印板不良。

2 +12V欠电压:印板不良。

2.传感器出错:查门光电SR或光幕MBS的动作状态。查相关接线和轿顶跨接针设置。3主回路欠电压:查直流充电回路，电容可能不良。

3.位置检测错误:位置检测光电开关接线不良或动作位置错误。

4 CPU模拟监视计时器WDT出错，CPU之WDT错误: DC-CPU门电路故障，更换印板。

4.GS错误(GS接通时检测计数器):门锁接线或插件不良。门锁开关不良或动作位置错误。5

5位置检测错误(在错误位置开关接通):位置检则光电开关接线不良或动作位置错误。门电动机旋转方向错误: 检查DOR-1231 上跨接针FB1 是否正确设置。

6.检查位置和区域计数器。

7门开、关指令逻辑出错(硬件)。

8关门操作错误。

8编码器出错:编码器信号线不良。编码器或印板不良。

9关门操作出错。

A最高速度检测，开关门超速。

A.位置检测错误(位置计数器检测):位置检测光电开关接线不良或动作位置错误。

b:位置检测错误2(OLT操作检则):位置检测光电开关接线不良或动作位置错误。

c电动机过热:检查温控开关接线。

c.编码器出错:编码器信号线不良。编码器或印板不良。

d过负荷(长时间电流检则)》。

d.门断电时(门机开关切断时)常规显示。

E. DLD动作(余里不足，门机负载大) :有障碍物。编码器信号线不良。

F过速度检查。

呢电梯维修交流

F. 门释放时常规显示(门机开关接通时)。
