奥的斯更换REGEN变频器后需要对HVIB新板后参数配置设置

HS_ZC 调试说明评论4,2301阅读模式

REGEN变频器出现故障在更换变频器,GDCBHVIB板时,必须两块板兼容才能正常投入使用,否择电梯不能运行

首先必须确认变频器HVIB板的部件编号是KBA26800AAZ401402403404.变频器的电流功率的不同,配置也就不同

我们在识别HVIB板的规格部件编号后,必须在GDCB板的SERVICE TOOL参数项M-6-4输入相应的符合配置的参数。

KCA26800AAZ & KBA(KAA)26800AACHVIB驱动板需要在出厂时设置下面的参数

HVIBKDA26800ABC2

64 12C EEPROM

变频器类型

ACD2MR

401402403404

*12CEE Val@2.0000

20主要参数

*12CEE Val@2.0002

4

*12CEE Val@2.0004

15203040

*12CEE Val@2.0006

2

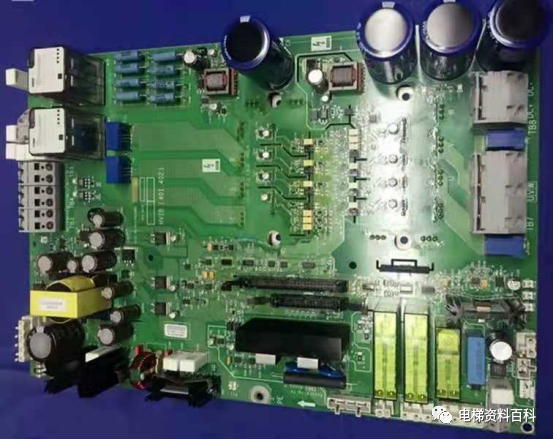

奥的斯更换REGEN变频器后需要对HVIB新板后参数配置设置-图片1

奥的斯更换REGEN变频器后需要对HVIB新板后参数配置设置

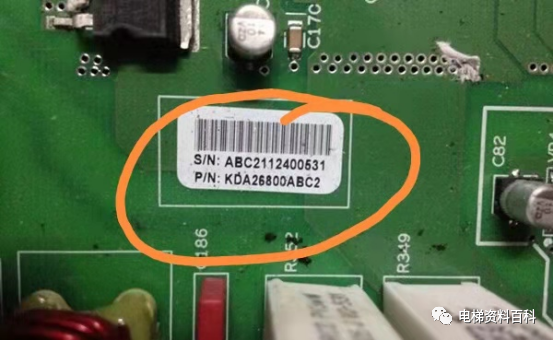

上图为奥的斯变频器HVIB驱动板编号KDA26800ABC2

奥的斯更换REGEN变频器后需要对HVIB新板后参数配置设置-图片2

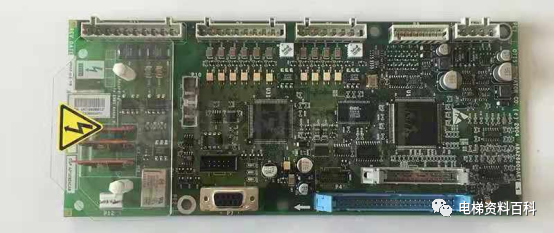

上图为奥的斯变频器GDCB主板编号AEA26800AKTI

在更换变频器HVIB驱动板后需要对HVIB驱动板进行参数配置

服务器进入变频器GDCB主板菜单M2-6-4

步骤 参数设置步骤-以下菜单均为变频器菜单
1 M-2-6-4:后提示后输入Factory Password(工厂密码)638
2 GO ON
3I2CEE Val@2.0000(服务器显示)
4Input data 20,Shift+ENTER
5 Shift + up
6 I2CEE Val@2.0002(服务器显示)
7Input data 4,Shift+ENTER
8 Shift + up
9 I2CEE Val@2.0004(服务器显示)
1 0Inputdata40(ACD2 MR 404)30(ACD2 MR 403)30(ACD2 MR 402)15(ACD2 MR 401) Shift+ENTER
11 Shift + up
1 2I2CEE Val@2.0006(服务器显示)

13步

Input data 2,Shift+ENTER

14 步

Shift + Down(检查设置的参数)

15步

M2-2-5 DSP reset对变频器进去复位

1、用服务器进入M-2-6-4:后提示后输入Factory Password(工厂密码)638

2、按GO ON下翻

3、I2CEE Val@2.0000(服务器显示)

4、输入20Shift+ENTER蓝键+确认键

5、Shift + 2下翻

6、I2CEE Val@2.0002(服务器显示)见对应下表型号

7、对应下表型号设置

64 12C EEPROM

变频器类型

ACD2MR

401402403404

*12CEE Val@2.0000

20

*12CEE Val@2.0002

4

*12CEE Val@2.0004

15203040

*12CEE Val@2.0006

2

8、输入4Shift+ENTER蓝键+确认键

9、Shift + 2下翻

10、I2CEE Val@2.0004(服务器显示)

11、输入40ACD2 MR 40430ACD2 MR 40320ACD2 MR 40215ACD2 MR401Shift+ENTER蓝键+确认键

12、Shift + 2下翻

13、I2CEE Val@2.0006(服务器显示)

14、输入2Shift+ENTER蓝键+确认键

15、Shift + 3查看改的参数后返回

16、M2-2-5 DSP reset对变频器进去复位,检修启动运行试试。

17、完成配置
