默纳克E36、E37、E41、E53故障详解

  • 26,330
  • 阅读模式

故障:E36

运行接触器反馈异常

子码101:运行接触器未输出,但运行接触器反馈有效

子码102:运行接触器有输出,但运行接触器反馈无效

子码103:异步电机,加速段到匀速段电流过小(≤0.1A)

子码104:运行接触器复选反馈点动作状态不一致

子码105:再平层启动前运行接触器反馈有效

子码101、102、104、105:

1,检查接触器反馈触点动作是否正常,是否有粘连或短接。

2,确认反馈触点信号特征,常开点常闭点是否接错,相应参数是否设置错误。

子码103:

1,检查电梯一体化控制器的输出线UVW是否连接正常;

2,检查运行接触器线圈控制回路是否正常。一般检查门锁接触器和封星接触器。

3,若变频器有输出,运行接触器不动作,检查Y输出点是否设置正确,设有封星接触器时,检查封星Y输出点设置。检查封星接触器反馈点设置。

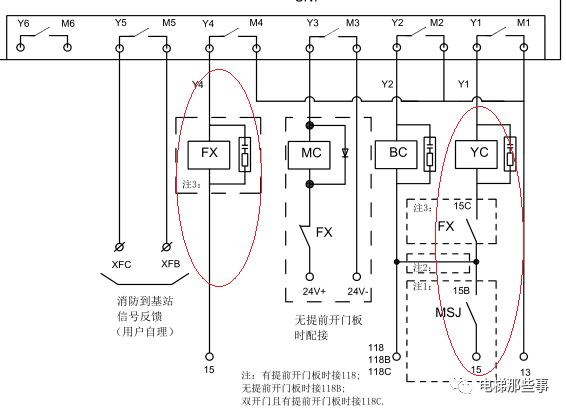

下图画红圈部分为运行接触器(yc)和封星接触器(fx),输出点Y1和Y4。本图只做参考,各个厂家配线不同,具体要看现场图纸。

默纳克E36、E37、E41、E53故障详解

故障代码:Err37

故障名称:抱闸接触器反馈异常

故障子码:

子码101:抱闸接触器输出与抱闸反馈状态不一致

子码102:复选的抱闸接触器反馈点动作状态不一致

子码103:抱闸接触器输出与抱闸行程1反馈状态不一致

子码104:复选的抱闸行程1反馈状态不一致

子码105:启动运行开抱闸前,抱闸接触器反馈有效

子码106:抱闸接触器输出与抱闸行程2反馈状态不一致

子码107:复选的抱闸行程2反馈状态不一致

子码108:抱闸接触器输出与IO扩展板上抱闸行程1反馈状态不一致

子码109:抱闸接触器输出与IO扩展板上抱闸行程2反馈状态不一致

子码101:

检查抱闸接触器是否正常吸合

检查抱闸接触器反馈点(NO、NC)设置是否正确

检查抱闸接触器反馈线路是否正常

子码102:

检查抱闸接触器复选点常开、常闭设置是否正确

检查多路复选点反馈状态是否一致

子码103、106:

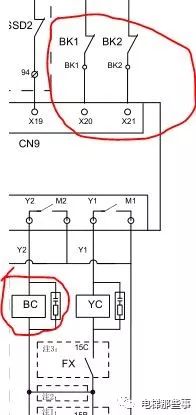

检查两个抱闸行程开关的参数,常开、常闭设置是否正确。(线号为BK1和BK2,常闭参数应为58和78

检查两个抱闸行程开关反馈线路是否正常,行程开关是否损坏

子码108、109:

检查IO扩展板上的抱闸行程开关反馈点常开、常闭设置是否正确

检查抱闸行程开关反馈线路是否正常

子码104、107:

检查抱闸行程1/2反馈复选点常开、常闭设置是否正确

检查多路复选点反馈状态是否一致

子码105:检查抱闸接触器反馈信号是否误动作

NICE3000new

系列电梯控制柜为电梯系统设计的抱闸回路原理如下图所示:

默纳克E36、E37、E41、E53故障详解

主板反馈点及继电器接线图

默纳克E36、E37、E41、E53故障详解

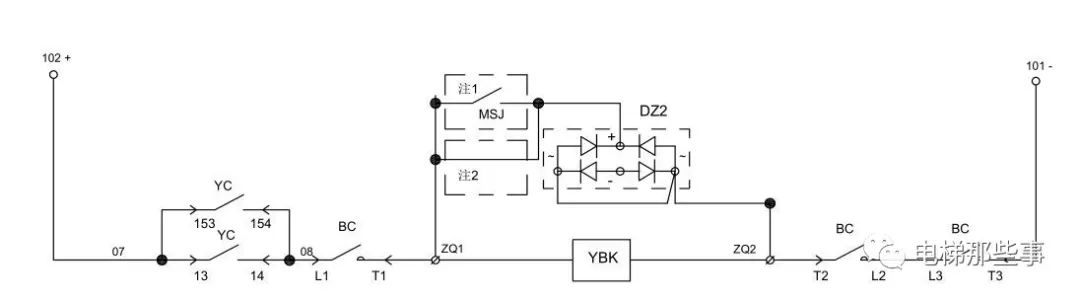

抱闸回路回路原理图

注1:提升高度大于50m或一体机功率22Kw(含)以上配接

注2:提升高度不大于50m或一体机功率18.5Kw(含)以下配接

注1与注2接线不可同时配接

其中101和102 为抱闸电源板提供的直流电压,经过运行接触器和抱闸接触器的触点后接到小端子排ZQ1,ZQ2上,外接到抱闸线圈上。图中的整流桥部分起续流作用。

● 注:本系列产品标准配置中抱闸电压为 DC110V,选配 AC200V、DC200V,请确认主机相关参数,防止意外的发生。

故障代码:Err41

故障子码:

101:安全回路信号断开

排查方法:

检查安全回路各开关,查看其状态

检查外部供电是否正确

检查安全回路接触器动作是否正确

检查安全反馈触点信号特征(NO/NC)

在此故障下,断电上电后,主板显示屏不亮

安全回路接线图

这是默纳克不带有新国标功能的安全门锁回路接线图,接线方式各个公司有不同的设计,以现场接线图为准。

默纳克E36、E37、E41、E53故障详解

其中主控板为控制器上的主板,该控制器设计了三个高压检测点(X25、X26、X27),分别用作安全检测、层门锁检测、轿门锁检测。

安全回路由柜内变压器供电,电压为 AC110V。如图示,当出现以下几种情况时,安全回路断开:

1) R、S、T 三相输入相序有误时(部分新功能控制柜已经取消相序保护,无此项);

2) 柜内急停打开时;

3) 电梯系统中,安全部件电气开关断开时。

4)检查变压器供电

5)检查24伏开关电源

电梯在启动时,当且仅当三个高压点输入正常(即三个高压检测灯全亮时),即安全回路、门锁回路均正常时,电梯才可以正常运行。

Err53:门锁故障

子码101:开门输出3秒后,门锁反馈信号有效

子码102:开门输出3秒后,多个门锁复选点反馈信号状态不一致

子码103:保留

子码104:高低压门锁信号不一致

子码105:开门输出3秒后,控制板上低压门锁短接信号有效

子码106:开门输出3秒后,控制板上高压门锁短接信号有效

检查是否有门锁封线,检查门机变频器开关门到位信号参数设置及接线

子码101、105、106:

检查门锁回路动作是否正常

检查门锁接触器反馈触点动作是否正;

检查在门锁信号有效的情况下系统收到了开门到位信号

子码102:厅、轿门锁信号分开检测时,厅、轿门锁状态不一致

子码104:门锁高低压信号同时检测时,主板接收到的高低压门锁信号存在1.5S以上的时间差。E53故障保护,字码104断电复位

子码105、106:检查门锁短接检测回路在开门时是否有短接。

调试过程中可参看F6-09和F6-11参数调整。
