通力电梯出0026故障码维修一例

  • 14,897

电梯型号】通力3000s小机房电梯

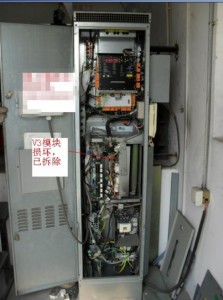

【故障现象】一台通力3000S小机房电梯,出现快车不能运行,慢车只能上行(且上行时震动严重),不能下行现象。故障码显示0026.控制柜图片请看下图

通力电梯出0026故障码维修一例

【故障分析】电梯启动时即出0026故障码,说明电梯故障检测部分在电梯启动时,检测到驱动部分有故障,发出阻止电梯运行的指令,并显示0026故障。

驱动系统故障一般是指V3F25驱动柜,而通力小机房电梯的驱动柜包括A1电路板、A2电路板、A3电路板、A4电路板、A5电路板功部分,那么这几部分又是哪一部分引起的呢?

根据维修经验,一般通过大电流高电压重负载的部分最容易出故障,故怀疑本故障出在A2电路板部分和V3、V4、V5几个大功率模块当中。

【故障检修】根据故障分析,先检查了最容易出故障的V3 V4 V5几个大功率晶体管,结果发现V3大功率晶体管损坏,更换V3大功率晶体管后检查跟V3大功率晶体管相关A2电路板驱动输出电路,发现A2驱动电路中有一只B6的贴片三极管损坏,更换同型号的B6贴片三极管后,装好电路板,并检查各接插件确认无误后,试运行慢车,电梯可以平稳的慢车上、下运行,将电梯故障码记录清除,试运行快车,电梯运行平稳、平层精确,开关门也正常,进行多次运行后没有出现任何故障码,故障排除。
