通力电梯主板LCECPU解锁步骤

LCECPU解锁步骤

电梯型号：KONE 3000 MiniSpace。

控制系统：LCECPU40-V3F25。

原因：KONE 3000 MonoSpace在电梯运行10,000次及以上时，375-LCECPU上的操作按钮均被锁定不能够操作（除了内选及外呼功能），这将导致系统参数不能够设定及更改。

目的利用解锁方法恢复375-LCEEPU上的操作按钮正常功能，并将运行次数复位到零次。

方法一：

1、375-LCECPU电子板已被锁定。

2、将270开关打到检修模式，关断电梯主电源。

3、拔出LCECPU上D8位置的NVRAM，更换一枚新的NARAM。

4、开启电源。

5、利用LCEEPU上的操作按钮进入菜单1-99，将参数设置为2。此时系统参数会恢复为EPROM默认值（在做此操作时，电梯必须停在底层，77U、61U必须有效）。

6、利用LCECPU上的操作按钮进入菜单5-7将参数设置为1。此时电梯将进行LON协议的下载（电梯必须停在底层，61U有效）。

7、上述步骤完成后必须对电梯进行井道设定自学习。将电梯停在底层（61U有效）通过LCECPU上的操作按钮进入菜单5-2，将参数设置为1，将270开关打到正常位置。

8、LCECPU电子板会发出哔哔两声。

9、过后电梯将以慢速开始井道自学习，直到顶层并超过顶层平层位置后停车，之后返回顶层平层位置，此时LCECPU数码管会闪烁约两秒，并发出哔哔声表示自学习完成，LCECPU数码管会显示此时的电梯楼层（此楼层为系统中的电梯楼层数，可能与实际楼层数不同,原因是单个楼层高度超过5米时，需要设定假楼层，这在设定菜单3楼层标志时将起到作用，在设定这些参数前，需要知道那两层之间有假楼层。

10、学习完成后，将270开关打到检修位置，开始参数设定，必须设定的参数包括菜单1电梯参数、3楼层标志，具体设定将根据现场实际情况。

11、参数设定完成后，系统必须断电，等待所有指示灯熄灭后，再送电，否则更改后的参数不会起作用。

方法二:

1、375-LCECPU电子板没有被锁定记录电梯参数。

2、将270开关打到检修模式，关断电梯主电源。

3、拔出LCECPU上D8位置的NVRAM，更换一枚新的NARAM。

4、开启电源。

5、通过375-LCECPU操作开关将所记录的电梯参数修改写进去。

6、上述步骤完成后必须对电梯进行井道设定自学习。将电梯停在底层（61U有效）通过LCECPU上的操作按钮进入菜单5-2，将参数设置为1，将270开关打到正常位置。

7、LCECPU电子板会发出哔哔两声。

8、过后电梯将以慢速开始井道自学习，直到顶层并超过顶层平层位置后停车，之后返回顶层平层位置，此时LCECPU数码管会闪烁约两秒，并发出哔哔声表示自学习完成，LCECPU数码管会显示此时的电梯楼层（此楼层为系统中的电梯楼层数，可能与实际楼层数不同，原因是单个楼层高度超过5米时，需要设定假楼层，这在设定菜单3

楼层标志时将起到作用，在设定这些参数前，需要知道那两层之间有假楼层。

9、学习完成后，将270开关打到检修位置，开始参数设定。必须设定的参数包括菜单1电梯参数、3楼层标志、5调试。具体设定将根据现场实际情况。

10、参数设定完成后，系统必须断电，等待所有指示灯熄灭后，再送电，否则更改后的参数不会起作用。

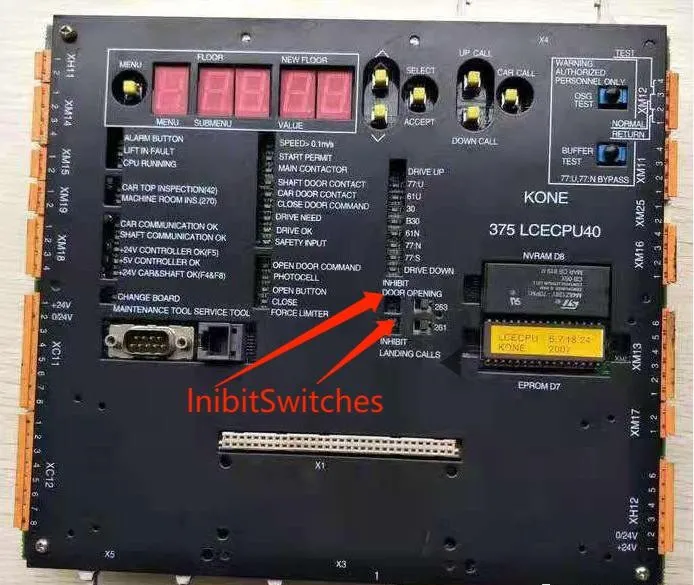

注:LCECPU操作面板外观（LCECPU和LCECPU40具有相同的外观及相同的操作按钮功能)。
