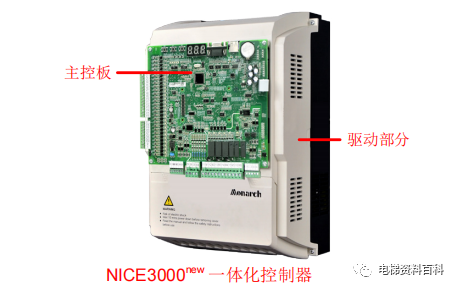

一、NICE3000new 一体机由主控板和驱动部分组成

默纳克变频器如何检测一体机驱动模块好坏是否短路上电主板不显示

注意:若在使用过程中,出现 E02E03E04 等过电流故障,可以通过以下方法判断驱动板是否损坏。

二、检测方法

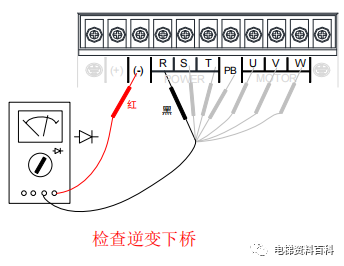

1、检测下桥是否导通

数字万用表打到二级管档,红表笔对母线负端(-),黑表笔依次测量 RSTUVW PB

若测量RST 时的,显示值一样或相近,测 UVW 时,显示值一样或相近,且显示值均在0.4~0.6 之间,说明驱动板正常,若有一组的万用表值是无穷大或短路,则为驱动板损坏。

默纳克变频器如何检测一体机驱动模块好坏是否短路上电主板不显示

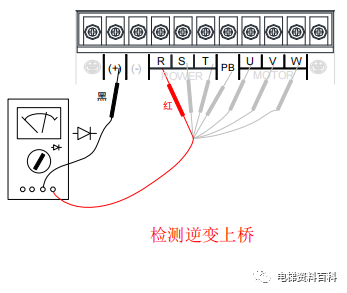

2、检测上桥是否导通

数字万用表打到二级管档,黑表笔对正母线正端+,红表笔依次测量RSTUVW PB

若测量RST 时的,显示值一样或相近,测UVW 时,显示值一样或相近,且显示值均在0.4~0.6 之间,说明驱动板正常,若有一组的万用表值是无穷大或短路,则为驱动板损坏。

默纳克变频器如何检测一体机驱动模块好坏是否短路上电主板不显示

三、上电主板不显示

排障方法流程

1、故障现象,上电不显示。

2、可能原因,一体机没电,主板供电电源是否正常。

3、检测方法,测量输入电源是否正常,检查输入电源接触器是否吸合,万用表直流档测量主板J4插件45脚是否有5V电压。

4、处理方法,测量前段电路输入电源保证安全回路导通且变频器供电电源正常,进线接触器吸合,更换或维修一体机底层。

四、详细检测方法与处理方法

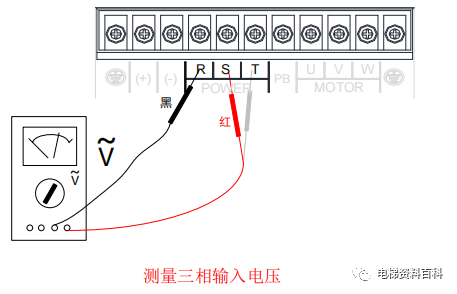

1、检测输入电压是否正常以输入三相 380V为例

1)拆卸一体机下盖板,露出主回路端子;

2)将万用表调到(交流)档,测量主回路输入电源RSRTST 之间的电压。

默纳克变频器如何检测一体机驱动模块好坏是否短路上电主板不显示

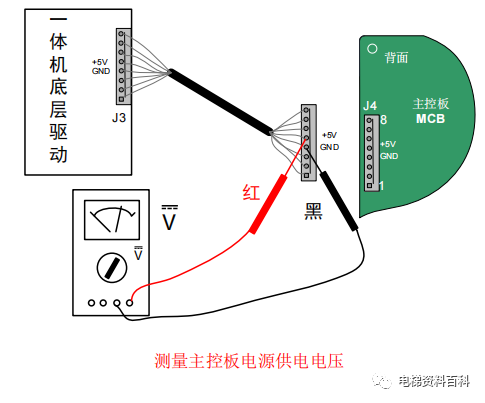

2万用表测量 5VDC 电压

1)拔下主控板背面上 J4 端子排线,另一头保证与一体机底层(上电状态)J3 端子连接完好。

2)将万用表调到(直流)档,测量J4 端子排线的4 脚和5脚之间的电压。若万用表电压显示值低于4.8V,需更换或维修一体机底层

默纳克变频器如何检测一体机驱动模块好坏是否短路上电主板不显示
