奥的斯系列或西奥系列显示SE-Fault状态维修处理

  • 979

奥的斯系列或西奥系列显示SE-Fault状态维修处理

GECB 板如果一直报SE-Fault状态

故障现象是平层死机,检修能运行,转正常要反平层,就是不能跑快车。

可能原因

1.检查主板SW6 是否在“on”的位置。

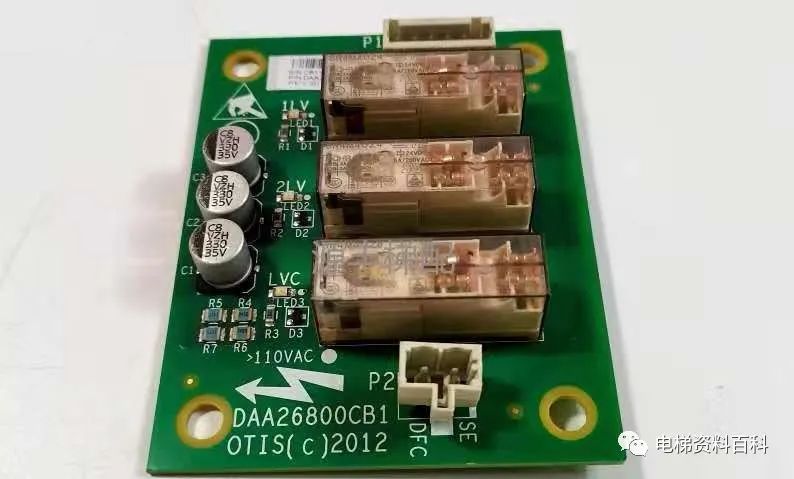

2.SW6 “on”的情况下,检查在平层关门状态下LVC 继电器下方的指示灯是否点亮,如果亮说明 LVC 继电器工作正常。

3.在更换GECB 板时,拔 WAGO 插件力量过大,引起GECB 板变形,可导致元器件脱焊,常见情况R133 电阻(1LV/2LV 继电器中间触不良引起LVC 继电器不工作用硬物敲打R133 电阻或短接R133 电阻两端可判断是否正常或者是不是该问题。

奥的斯系列或西奥系列显示SE-Fault状态维修处理

4.如果是偶尔有出现SE-Fault,状态 检查 1LV2LV 光电检测点之间的距离是否是30mm,特别注意只是有一个平层光电时显示SE-Fault状态。

如果轿顶板带DBP 板直接跟换

奥的斯系列或西奥系列显示SE-Fault状态维修处理

如果现场使用 GECB 板配一只平层光电,应注意以下参数设置

M1-1-3-1-4 DRIVE

EN-ADO=0     EN-ABL=0

M1-1-3-1-6 POS.REF

DZ-TYP=0      EN-RLV=0

将主板“SW6”拨码 on。

将主板“SW7” “SW8” 拨码off。

注:更改参数,如果是钢带梯可能会不平层。
如果是ALMCB和HAMCB和SMART板如果一直报SE-Fault状态

可能原因

1.主机热敏开关动作,或变频器温度过高,或再平层续电器板。

2.可以临时取消主机热敏开关ALMCB和HAMCB板参数M3-3-1-1MTC Sw Pres?1改0取消,或短接主板热敏开关端子,看电气原理图。

3.可以临时取消主机热敏开关SMART板参数M2-2-3RES1/01改0取消,或短接主板热敏开关端子,看电气原理图。

故障现象是平层死机,检修能运行,转正常要反平层,就是不能跑快车。

注意以下参数设置

M1-1-3-1-4 DRIVE

EN-ADO=0     EN-ABL=0

M1-1-3-1-6 POS.REF

DZ-TYP=0      EN-RLV=0

注:以上内容只作参考
