NICE3000new调试流程——调谐+井道自学习

HS_ZC 调试说明来源:默贝特评论10,1723阅读模式

当现场更换一体机、编码器、变频器驱动时必须要进行电机调谐。

更换主控板时可以进行调谐,手动输入电机参数磁极角度及接线方式

故障E51、E52、E35(可复位)不影响电机调谐

空载调谐(旋转):

运行、封星自行输出,但不输出抱闸,需要手动开闸

带载调谐(静止):

满足检修运行条件,安全门锁需要通,上、下限位未动作,

同步机:运行吸合后3s左右,开闸运行,学习结束后自动停止不报故障,记录磁极角度(F1-06)及接线方式(F1-08)。

异步肌:面板控制不开闸,电机有励磁声音,学习结束后不报故障,记录定子电阻(F1-14)、转子电阻(F1-15)及空载电流(F1-18)。

如何进行同步机带载调谐

【满足条件】

  1. 现场供电和接线正常;安全、门锁回路通

  2. 满足检修运行条件(换速、限位信号不动作)

  3. 编码器安装完成

  4. 不报3级以上故障,E51E52除外,E35可复位

【参数设置】

相关参数

参数描述

说明

F1-25

电机类型

1:同步电动机

F1-00

编码器类型选择

0SIN/COS型编码器--ERN1387

1UVW型编码器--多摩川8192

3Endat型编码器--ECN413/1313

F1-12

编码器每转脉冲数

根据编码器铭牌

F1-01F1-05

电机额定功率/电压/电流/频率/转速

机型参数,手动输入

F0-01

命令源选择

1:距离控制

F1-11

调谐选择

1:带载调谐

【操作流程】

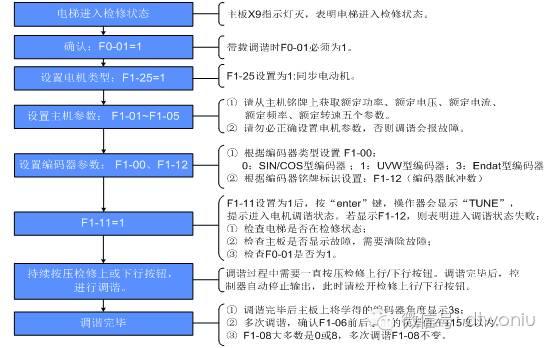

 NICE3000new调试流程——调谐+井道自学习-图片1

电机调谐时:给定检修上/下命令,运行接触器吸合,电机有励磁声音,3-5s后,抱闸接触器吸合,抱闸打开,主机转2-3圈左右,自动停止不报故障,主板显示角度值

如何进行同步机空载调谐

【满足条件】

  1. 现场供电和接线正常;安全、门锁回路通

  2. 编码器安装完成

  3. 不报3级以上故障,E51E52除外,E35可复位

【参数设置】

相关参数参数描述说明

F1-25

电机类型1:同步电动机

F1-00

编码器类型选择0SIN/COS型编码器--ERN1387

1UVW型编码器--多摩川8192

3Endat型编码器--ECN413/1313

F1-12

编码器每转脉冲数根据编码器铭牌

F1-01F1-05

电机额定功率/电压/电流/频率/转速机型参数,手动输入

F0-01

命令源选择0:面板控制

F1-11

调谐选择2:空载调谐

【操作流程】

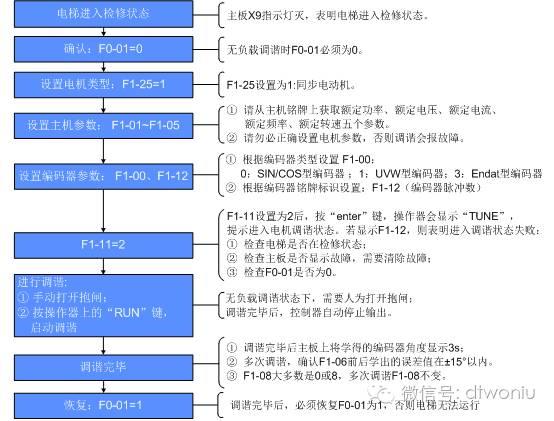

NICE3000new调试流程——调谐+井道自学习-图片2

无负载调试必须手动打开抱闸,系统不会输出抱闸控制。



如何进行同步机免角度自学习

【满足条件】

  1. 现场供电和接线正常;安全、门锁回路通

  2. 满足检修运行条件(换速、限位信号不动作)

  3. 编码器安装完成

  4. 不报3级以上故障,E51E52除外,E35可复位

  5. 运行行程内导轨安装好

【参数设置】

相关参数参数描述说明

F1-25

电机类型1:同步电动机

F1-00

编码器类型选择0SIN/COS型编码器--ERN1387

1UVW型编码器--多摩川8192

3Endat型编码器--ECN413/1313

F1-12

编码器每转脉冲数根据编码器铭牌

F1-01F1-05

电机额定功率/电压/电流/频率/转速机型参数,手动输入

F0-01

命令源选择1:距离控制

F1-22

调谐功能选择F1-22=2

断电上电,第一次检修运行自学习

F1-22=6

断电上电,电梯第一次运行(包括检修和自动)自学习

【操作流程】

免角度自学习:

现场在线路及参数设置正确的情况下,开通F1-22参数(免角度自学习功能),电梯在第一次运行时候将进行磁极定位,无需调试员现场定位角度。

半自动免角度自学习:

只有在检修状态下,断电上电后,第一次运行进行角度自学习。

全自动免角度自学习:

断电上电后,第一次运行(检修或正常状态),都会进行角度自学习。



①半自动免角度自学习过程

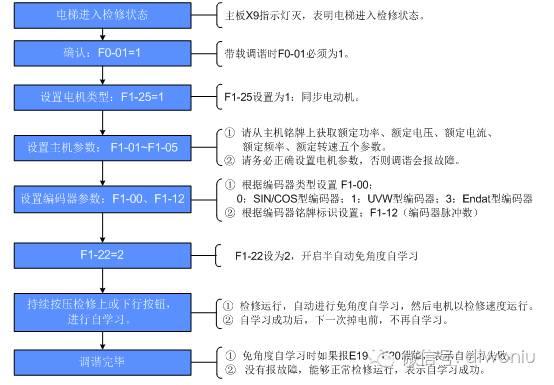

NICE3000new调试流程——调谐+井道自学习-图片3

②全自动免角度自学习过程

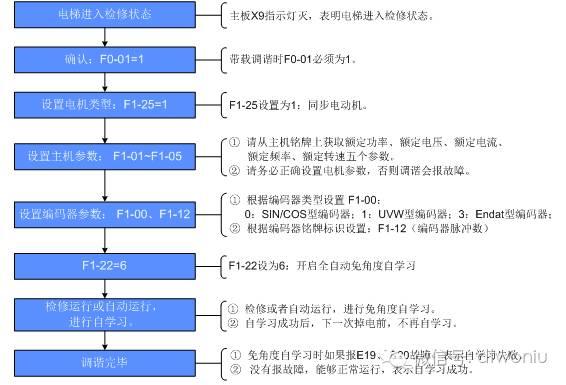

NICE3000new调试流程——调谐+井道自学习-图片4

如何进行异步机带载调谐(静止调谐)

【满足条件】

  1. 现场供电和接线正常;安全、门锁回路通

  2. 编码器安装完成

  3. 不报3级以上故障,E51E52除外,E35可复位

【参数设置】

相关参数

参数描述

说明

F1-25

电机类型0:异步电动机

F1-00

编码器类型选择2ABZ型编码器

F1-12

编码器每转脉冲数根据编码器铭牌

F1-01F1-05

电机额定功率/电压/电流/频率/转速机型参数,手动输入

F0-01

命令源选择0:面板控制

F1-11

调谐选择1:带载调谐

【操作流程】

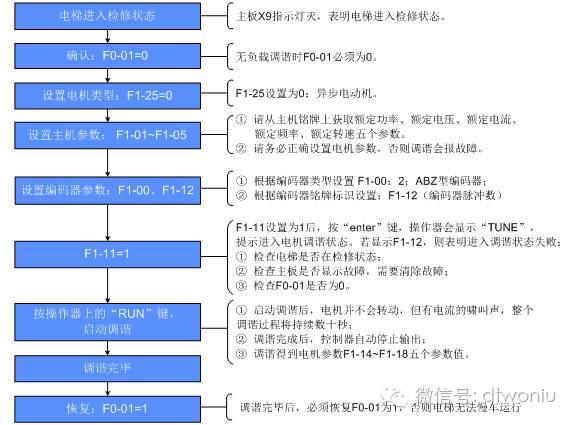

NICE3000new调试流程——调谐+井道自学习

异步机调谐时必须要设置为面板控制,通过操作器的RUN键启动调谐。



如何进行异步机空载调谐(旋转调谐)

【满足条件】

  1. 现场供电和接线正常;安全、门锁回路通

  2. 编码器安装完成

  3. 不报3级以上故障,E51E52除外,E35可复位

【参数设置】

相关参数

参数描述

说明

F1-25

电机类型0:异步电动机

F1-00

编码器类型选择2ABZ型编码器

F1-12

编码器每转脉冲数根据编码器铭牌

F1-01F1-05

电机额定功率/电压/电流/频率/转速机型参数,手动输入

F0-01

命令源选择0:面板控制

F1-11

调谐选择2:空载调谐

【操作流程】

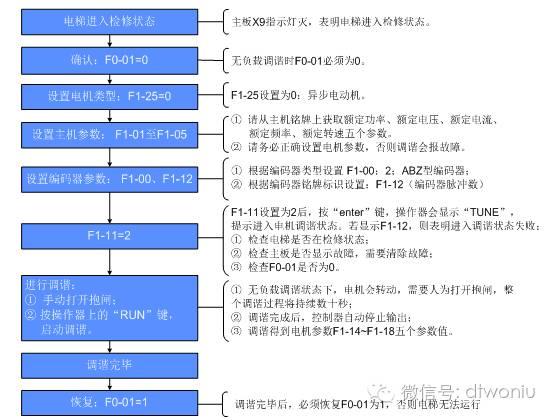

NICE3000new调试流程——调谐+井道自学习

异步机无负载调谐,需要手动打开抱闸,电机需要旋转。



如何进行井道自学习

【满足条件】

  1. 电机自学习成功

  2. 检修运行正常

  3. 井道开关(包括强迫减速、限位、极限开关和平层感应器)正常

【参数设置】

相关参数参数描述说明

F0-00

控制方式1:闭环控制

F0-04

额定速度根据控制柜铭牌

F6-00

最高楼层为现场隔磁板的数量

F6-01

最低楼层1

【操作流程】

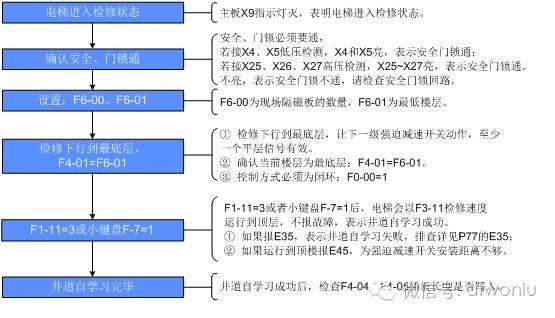

NICE3000new调试流程——调谐+井道自学习-图片5

两层站的电梯井道自学习注意事项:

检修下行到最底层,需将平层感应器完全脱离隔磁板;

以下情况需重新进行井道自学习:

现场调整隔磁板、强迫减速开关等位置;

更改参数:额定速度(F0-04)、最低楼层(F6-01)或最高楼层(F6-00);

更换主板或者更换机器后,需重新电机调谐。





如何进行快车试运行

【满足条件】

  1. 井道自学习成功

  2. 开关门正常

【参数设置】

相关参数参数描述说明备注

F7-00

内召指令登记对应设置楼层轿内呼梯同小键盘F-1

F7-01

外呼上行登记对应设置楼层外召上行呼梯

/

F7-02

外呼下行登记对应设置楼层外召下行呼梯

/

F7-03

随机运行次数随机运行设定次数

/

F7-04

外召使能0:外召有效

1:禁止外召

小键盘F-8设为1:封锁外召

F7-05

开门使能0:允许开门

1:禁止开门

小键盘F-8设为2:封锁开门

F7-06

超载使能0:禁止超载

1:允许超载

小键盘F-8设为3:封锁超载

F7-07

限位使能0:限位有效

1:限位无效

小键盘F-8设为4:封锁限位开关

F7-08

随机运行间隔随机运行2次时间间隔

/

【操作流程】

NICE3000new调试流程——调谐+井道自学习-图片6

断电上电后,F7组参数会自动恢复成默认值;

井道自学习完成后,若超满载功能还未调试,会造成快车运行受阻,此时可通过F7-06设为1或者小键盘F-8设为3参数先使系统允许超载运行,然后测试快车的运行;
