默纳克3000手绘图纸(带K1 K2接触器)

电梯维修海纳百川 电气图纸评论23,1435阅读模式

本套图纸是迅达电梯更新系统后的图纸,控制系统用的是默纳克3000一体机(带K1、K2接触器回路且有抱闸强激),门机控制器是松下产品,主机留用原交流双速电动机。以下是更新后的电气图纸:

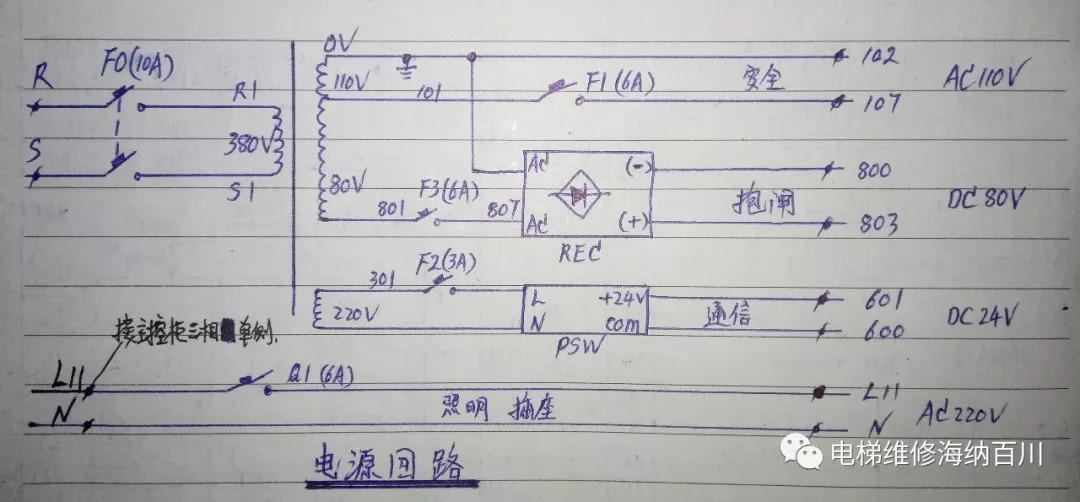

图一:电源回路

默纳克3000手绘图纸(带K1 K2接触器)-图片1

图二:主回路(电机为交流双速)

默纳克3000手绘图纸(带K1 K2接触器)-图片2

图三:安全及门锁回路(AC110V)

默纳克3000手绘图纸(带K1 K2接触器)-图片3

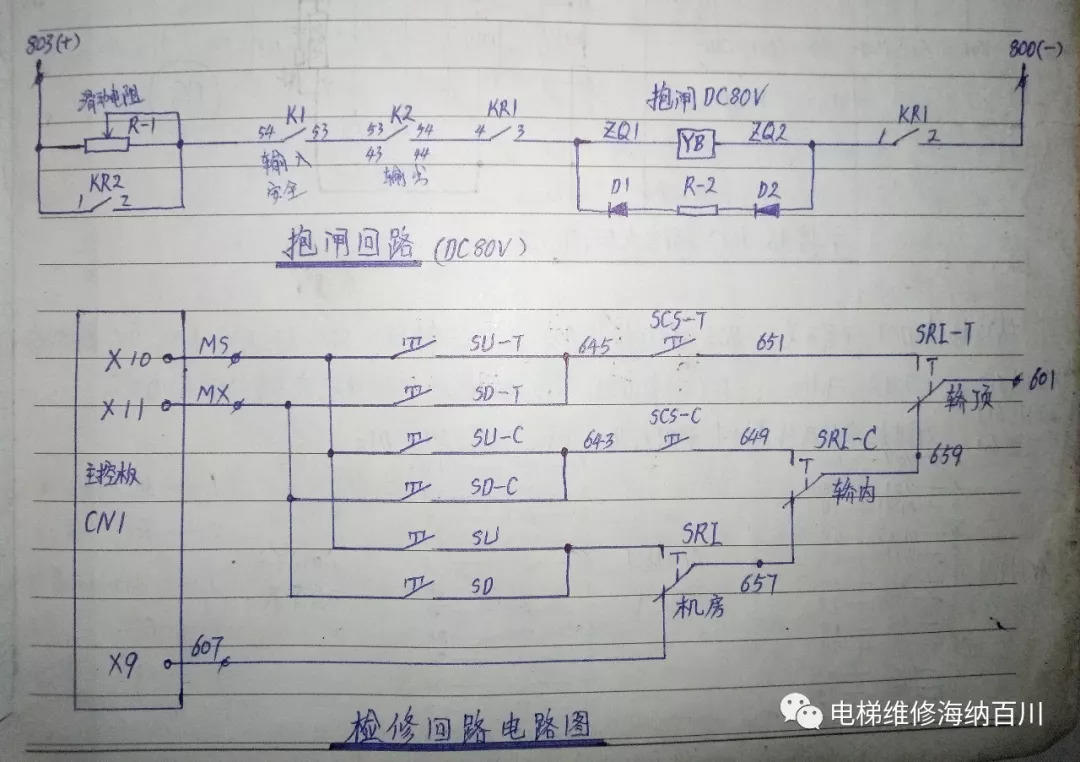

图四:制动和检修回路(此系统有紧急电动运行)

默纳克3000手绘图纸(带K1 K2接触器)-图片4

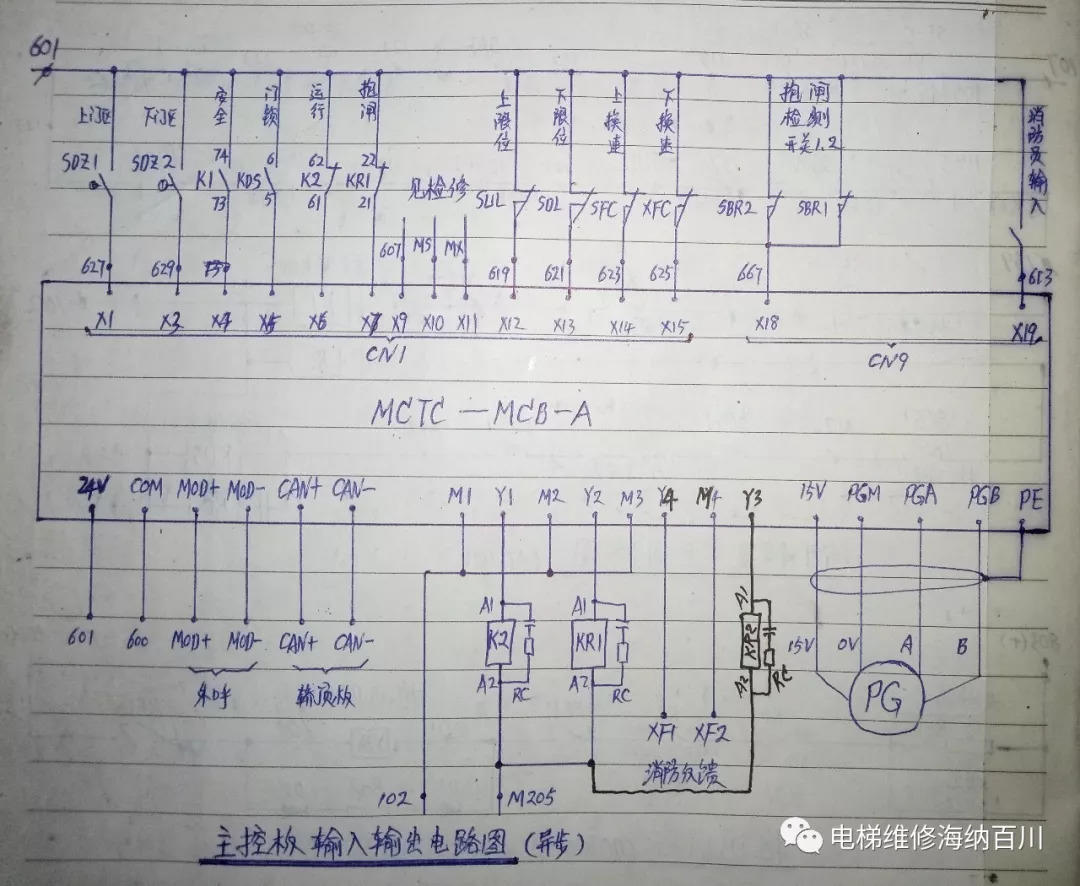

图五:主控板信号回路

默纳克3000手绘图纸(带K1 K2接触器)-图片5

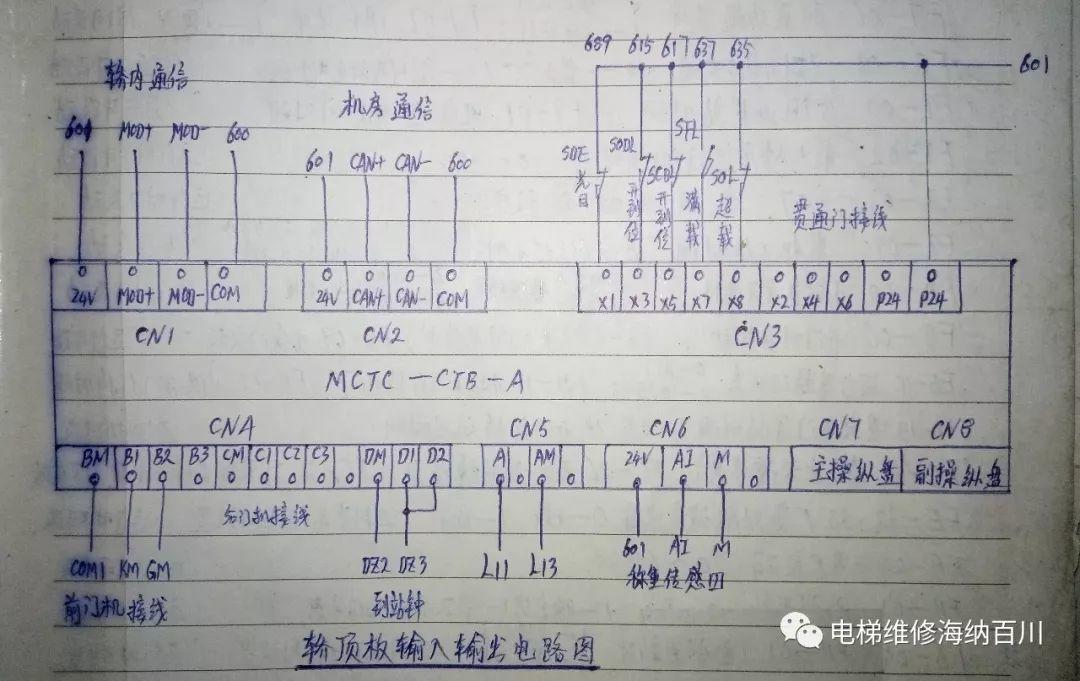

图六:轿顶版输入/输出回路

默纳克3000手绘图纸(带K1 K2接触器)-图片6

图七:主控板和轿顶板数码检测菜单

默纳克3000手绘图纸(带K1 K2接触器)-图片7
