崇友电梯PU88主板说明

  • A+
所属分类:调试说明

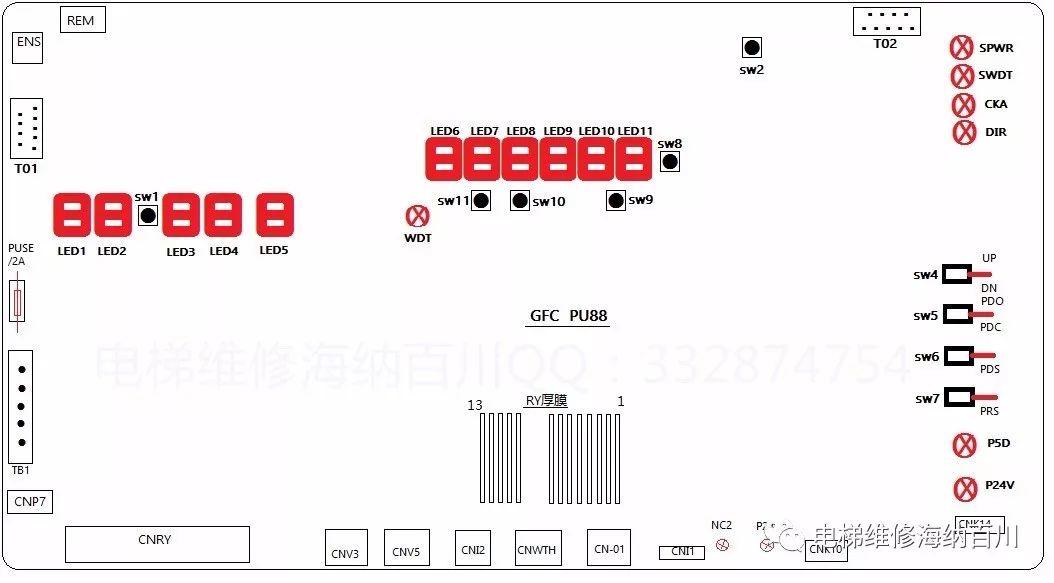

本节小编分大家分享一下上海崇友电梯PU88主板的数码管、开关及按键的功用。下图为小编电脑制作的PU88板的布置简图:



崇友电梯PU88主板说明



首先介绍一下图中各按键的功用:

SW1—(Main Reset):基板主Reset按钮。

SW2—(Reset):楼层位置演算模组、Reset按钮。

SW8—(Counter Reset):大陆用,记录电梯运行次数的归零钮。

SW9—(Counter Select):大陆用,楼层数与运行次数的切换。

SW10—(P.G On):按下后,由电池提供PG电源,直到PG OFF按下,使就出运转(手摇方式)时,Pulse数能正确计数。

SW11—(P.G Off):按下后,电池不再供电给PG,只供电给LD1~LD9。

★刚停电时,由电池供电20秒给PG及LD1~LD9之后PG电源被切断。



图中各开关的功用:

SW4—(Up/Dn):上/下呼叫开关。

SW5—(Pdo/Pdc):开/关门开关。

SW6—(Pds):扩充用。

SW7—(Prs):发生登记A以上(B、C、D、E)的故障后,重新开机时,须将INPS SW切至INS,SW7向下按,直到系统准备完成再放开。



图中各LED灯的功用:

WDT—灯亮表示WDT(看门狗计数功能)状态发生。

SPWR—楼层位置演算模组电源显示,灯亮表示电源正常。

SWDT—楼层位置演算模组WDT显示,灯亮表示软体WDT动作。

CKA—灯亮表示有Pulse计数。

DIR—电机旋转方向现实,灯亮表示DN运转。

P5D—灯亮表示5V电源正常。

P24V—灯亮表示24V电源正常。



九针插口:TO1、TO2—外接操作器用。显示组LED6~LED9为楼层计数显示,LED10和LED11无显示功能。



崇友电梯PU88主板说明

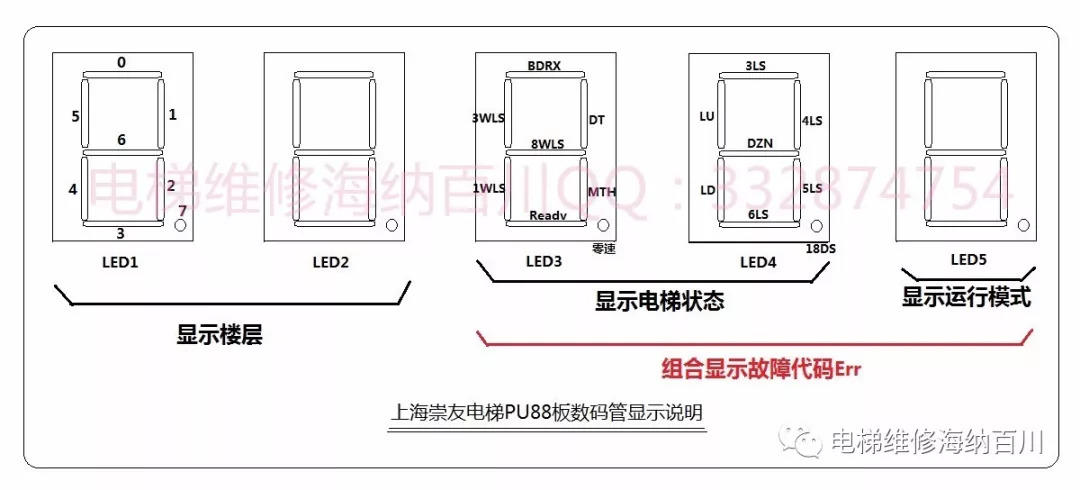

上图为PU88板的左侧数码显示组,自左至右依次为LED1~LED5,每段管的命名如LED1标注。LED1和LED2显示当前楼层位置数、开机时显示Sヒ(START运转模式)。LED3和LED4显示电梯Pdset时的状态、故障码显示、Start运转不正常时与LED5共同显示Err故障状态。



LED5显示运转模式,具体模式如下:

0—初始值设定状态        1— 初始值设定状态      2—待机状态      3—加速与等速段       4—减速段         5—轿厢进入平层区(DZN)状态        6—检修状态

7—电机/变频器过热、消防运转、地震管制、锁梯(PAK)等状态      8—校平层模式       9—PDSET运转模式         A、B、C、D、E、F—紧急模式
