首先所有电梯人感谢三菱管道炜的整理分享!!!

次也是应一个网友的要求再次分析三菱凌云-2的并联BK开关抱闸回路图,这次我会尽力用通俗易懂的语言来分析,希望大家看了能明白。不多说了上图:

三菱电梯LEHY-2抱闸BK开关并联回路图文解析



中一些代号说明:79-1DC125V的正极,00-1为它的负级。

5为运行接触器,LB为抱闸控制接触器。我们一路一路的来分析

79-1下来经过LB接触器1314辅助常开点到W1板的PH-PA05反馈LB接触器工作状态。同时并联5#接触器两个辅助常开触点下来进到W1PG-PB04来反馈5#接触器的工作状态。(两个常开触点有一个闭合就能反馈到W1板,1314没闭合是不行的,那会开不了闸)。直接来分析抱闸松闸流程吧,如果把每条线怎么走都说出来,感觉太废话太啰嗦。



纸中为抱闸制动状态下的原理展示图。我们现在分析它的松闸状态下的工作走线。(下面陈述中有些地方省去BSR/L中的RL)

电梯得到运行信号5#吸合W1板收到5#吸合反馈信号给LB线圈负极输出0V使LB吸合。79-15#1314常开点(5#得电后该触点闭合)后并联LB一常开主触点一路到限流电阻一路下来到BSL2BSR2BK开关常闭点到BSL1BSR1后到抱闸线圈,同时并联到W1板的PH-PA04来检测BK开关的状态,也可以说是检测抱闸的状态。



LB常闭副触点到BSL3BSR3BK开关常开点到BSL1BSR1

当LB吸合后,LB常开主触点(此时为吸合)下来到BS2BK常闭点到抱闸线圈到00形成回路。当电梯松闸后,BK开关失去压力恢复,BK常闭点断开,常开点就变成闭合。而常开点是LB接触器辅助常闭点过来的,LB吸合后,该点变为断开状态,所以没有电流流过BS1,由此可以看出BSL/R3这点可以不接不影响抱闸工作。抱闸线圈此时由限流电阻B供电,提供维持电压。



中S3V40二极管的作用是起钳位隔离作用的,当抱闸松闸后由限流电阻供电,此时的二极管为反向截止状态(正极电压为0v低于负极电压,此时反偏截止),防止电流过来到W1板的PH-PA04。灭弧器作用:抱闸线圈断电后的反向电动势吸收保护。



三菱电梯LEHY-2抱闸BK开关并联回路图文解析

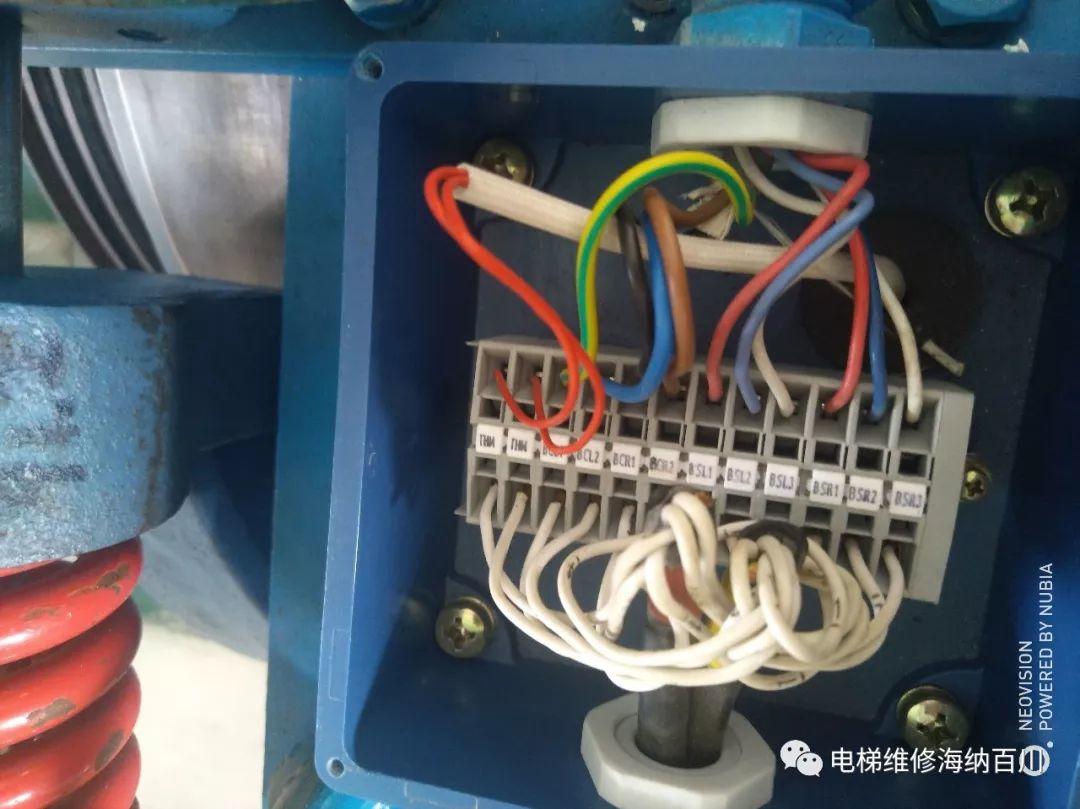

看下上面抱闸接线盒的图片。BSL/R和图纸中BSL/R都是对应的,BCLBCR是接抱闸线圈的。THM为曳引机热检测。



注:本文作者:管道炜,三菱资深电梯人。联系QQ:58496573
