巨人通力GPS-30K内显异常

  • A+
所属分类:故障分析

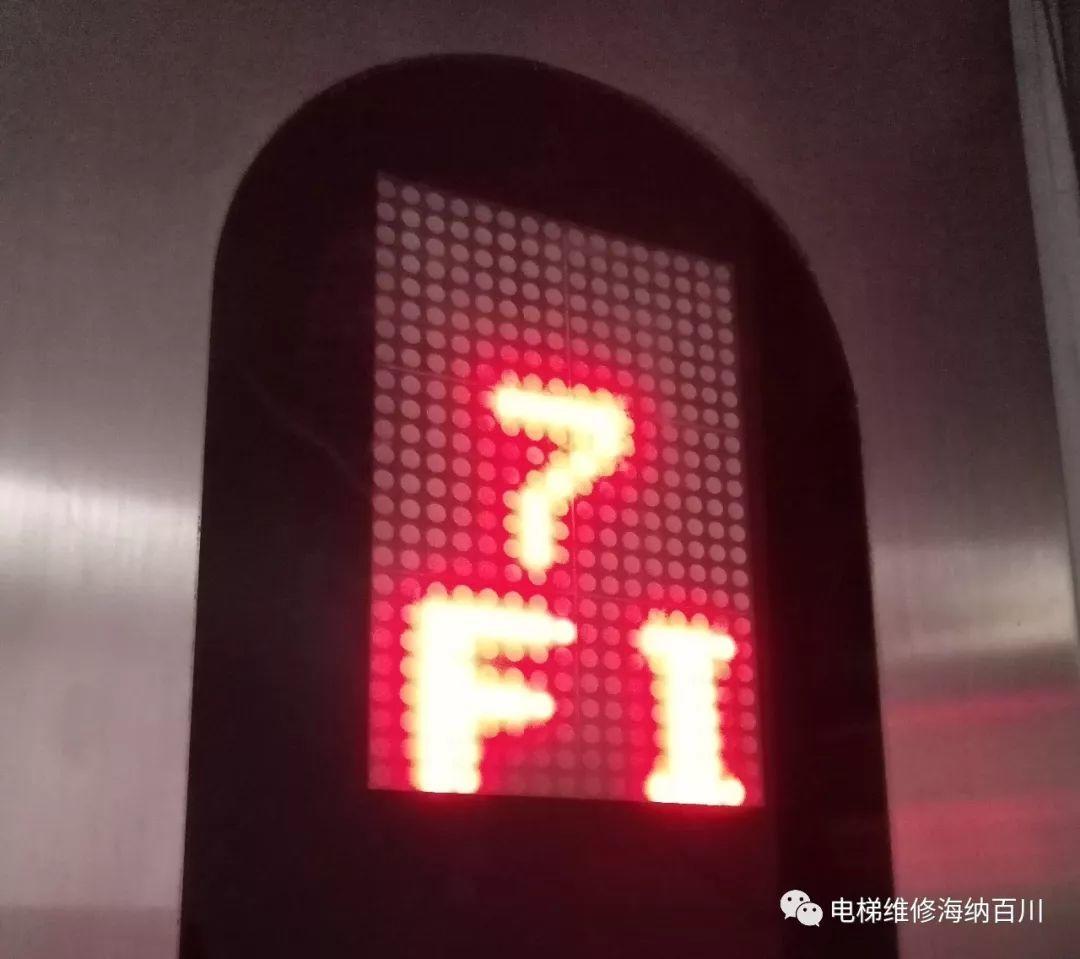

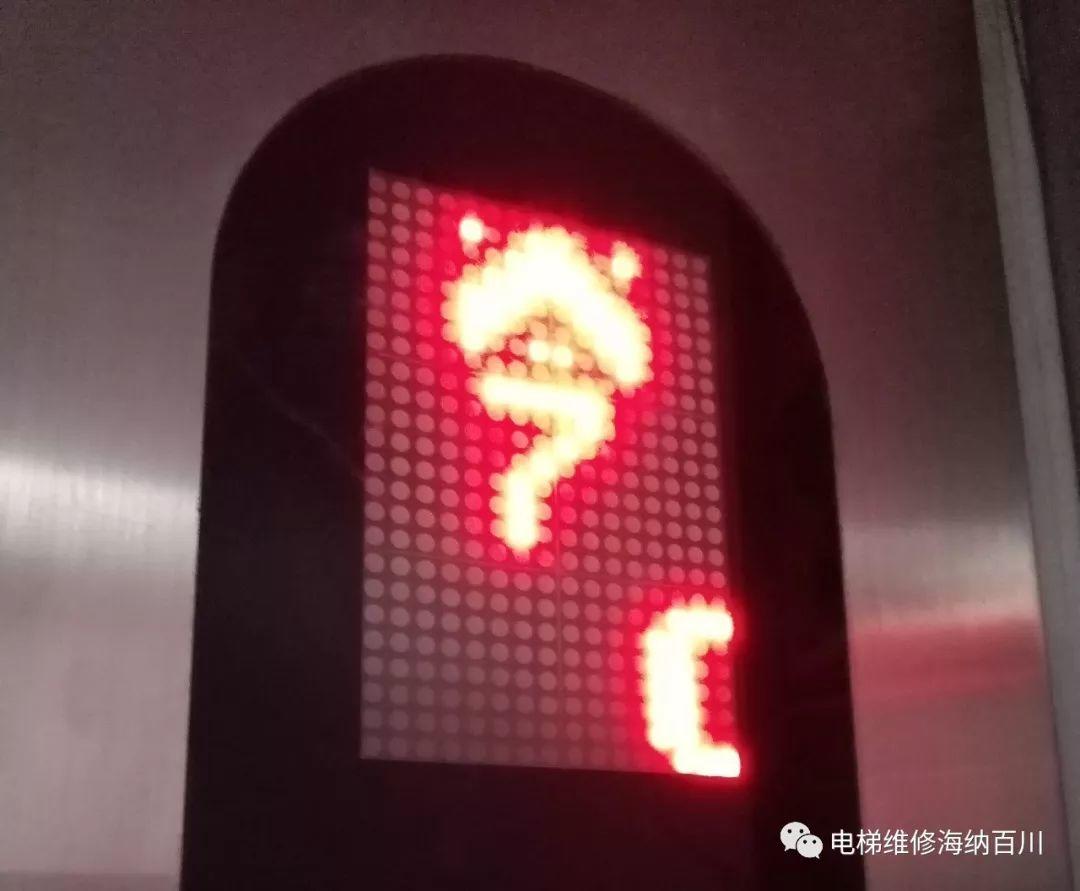

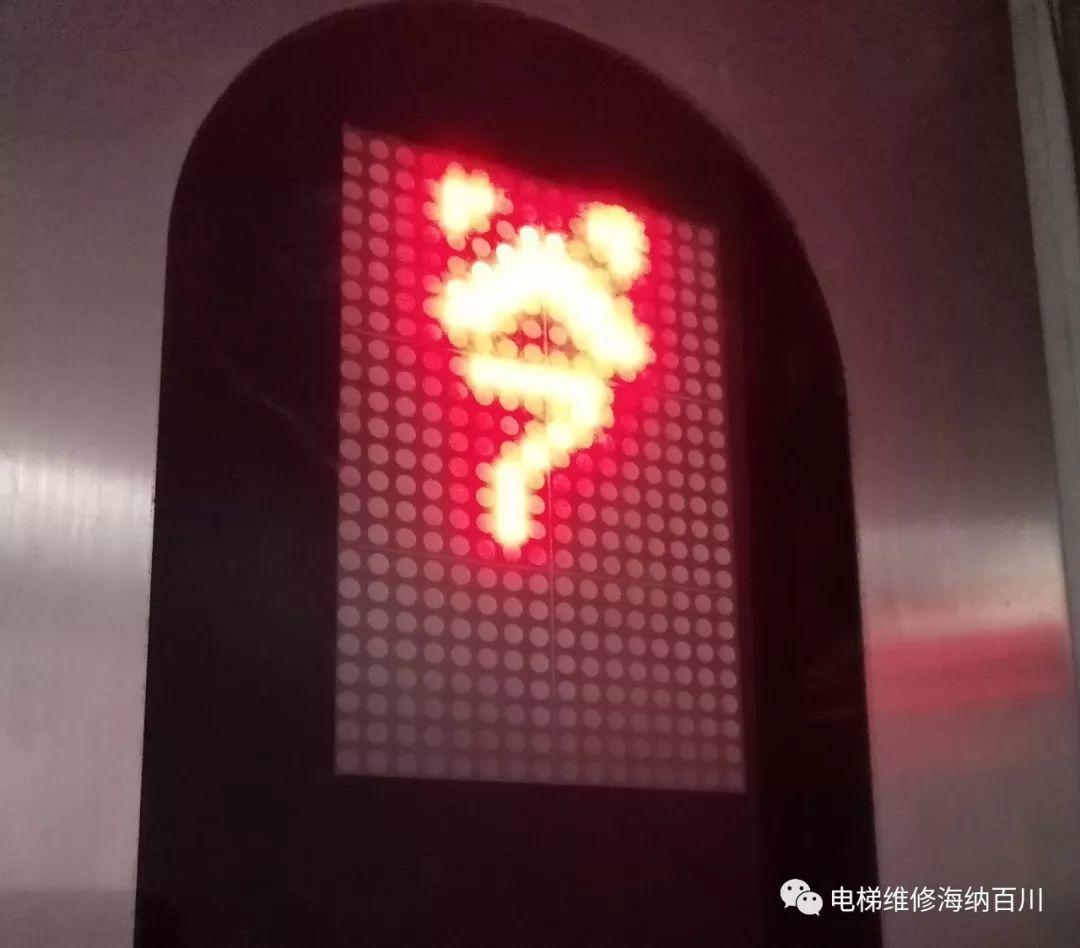

今天在现场遇见一个轿内显示异常的梯子和大家分享,是巨人通力GPE30K,使用单位报修电梯故障,到现场后发现电梯正在运行,能呼梯,有层显。呼梯到站后发现轿内的点阵显示异常,如下面几幅图:

巨人通力GPS-30K内显异常巨人通力GPS-30K内显异常巨人通力GPS-30K内显异常

巨人通力GPS-30K内显异常

巨人通力GPS-30K内显异常

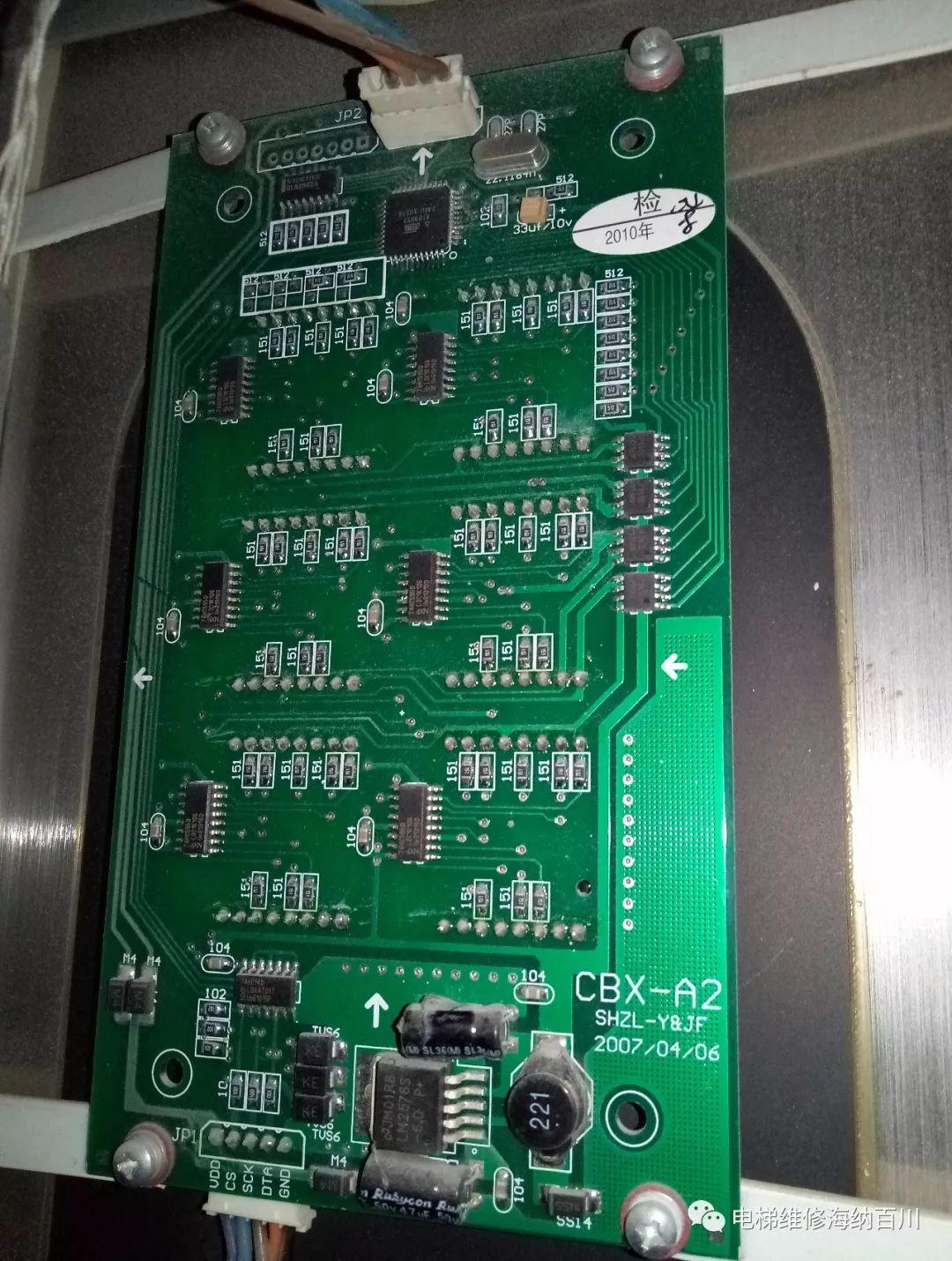

电梯选层运行时显示正常的楼层变化,只要是到站停车后,显示即如上(7 FIRE O FU),并且到站钟也连续响铃。下图为点阵显示板,JP2插件连接到站钟,JP1插件连接轿内指令板。

巨人通力GPS-30K内显异常

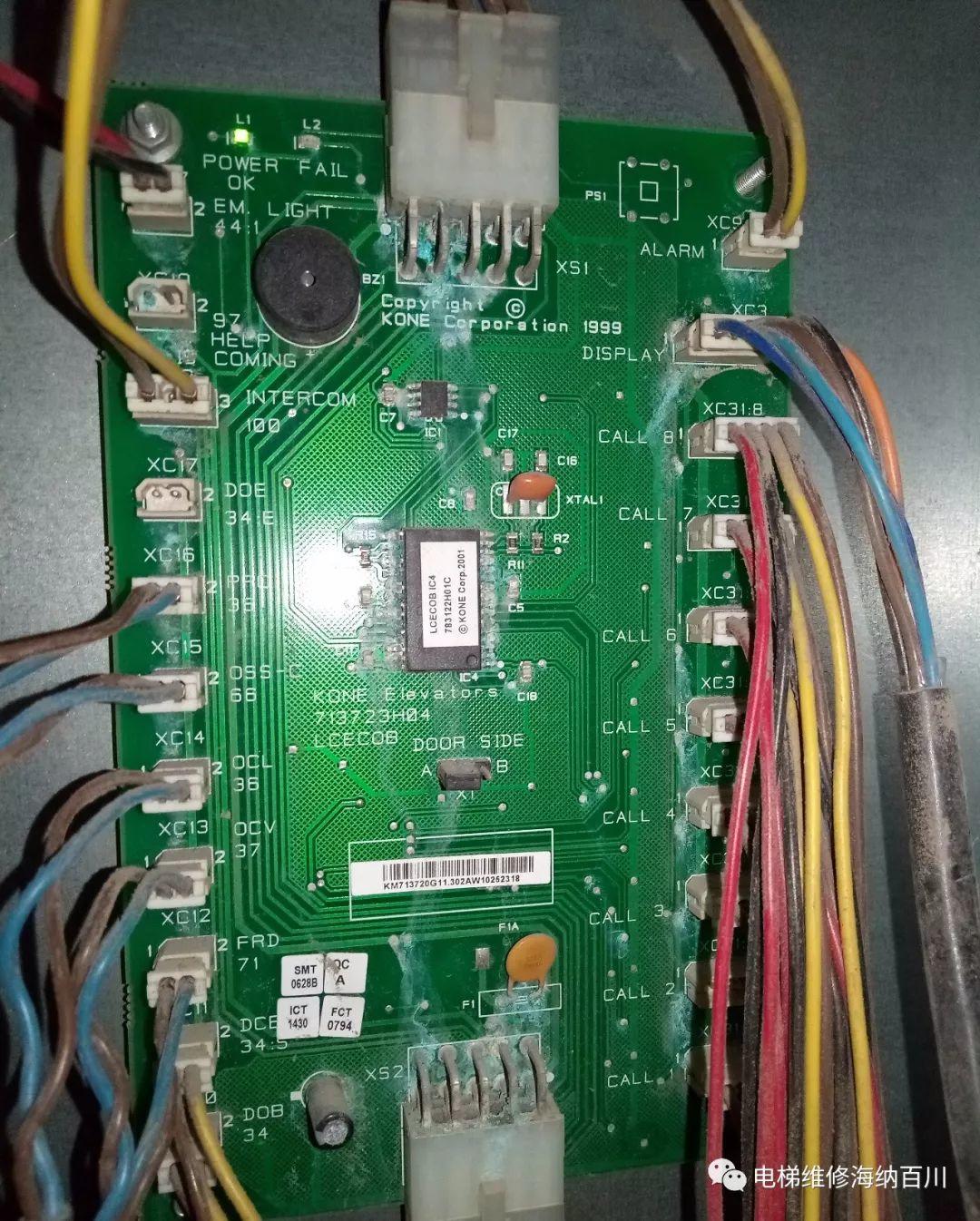

轿内指令版

巨人通力GPS-30K内显异常

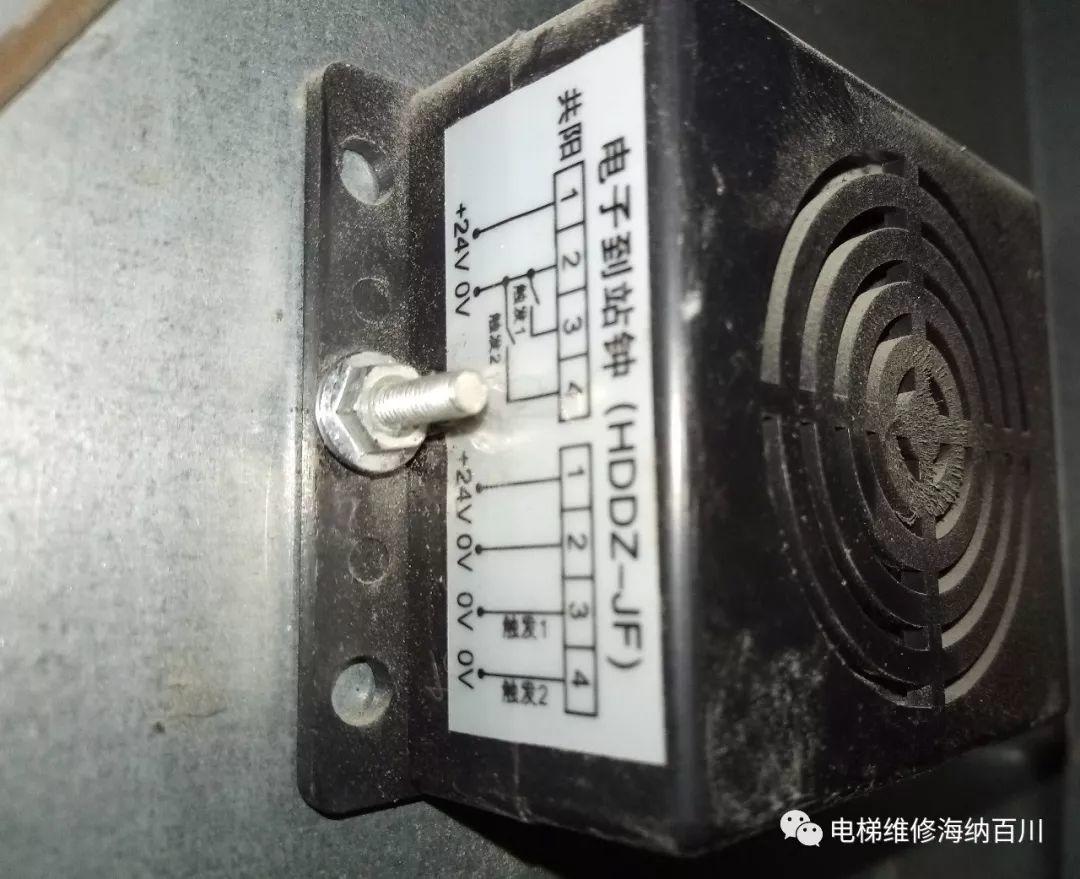

电子到站钟

巨人通力GPS-30K内显异常



检查轿内和厅外功能开关及主板的信号及灯的状态正常,也无故障显示。将轿内显示板拔掉后更换一块新的显示正常了,到站钟的连续响铃声也没有了。



此故障现象算不上经典案例,但此种显示还是很少见的,分享出来,供参考!!!关于导致显示异常的原因稍后分享!!!
