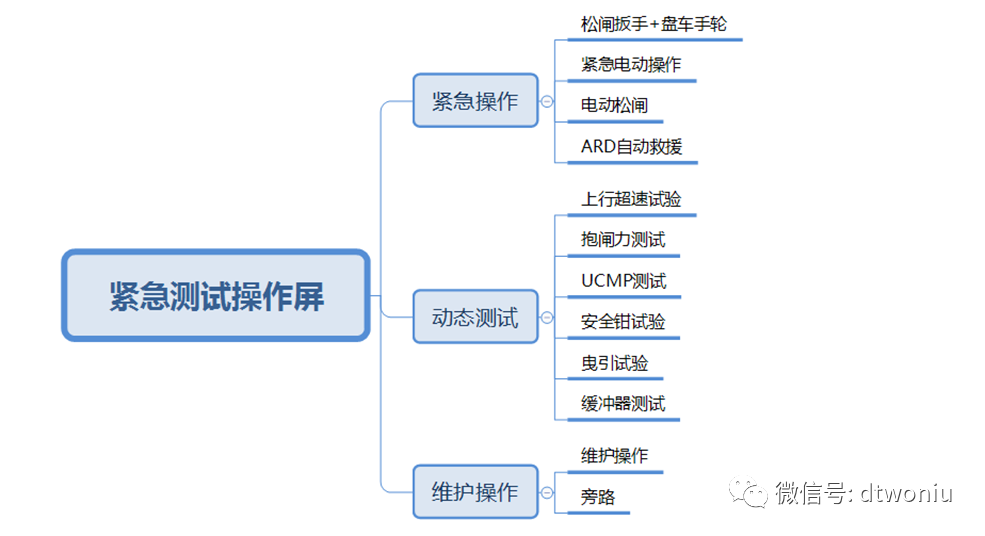

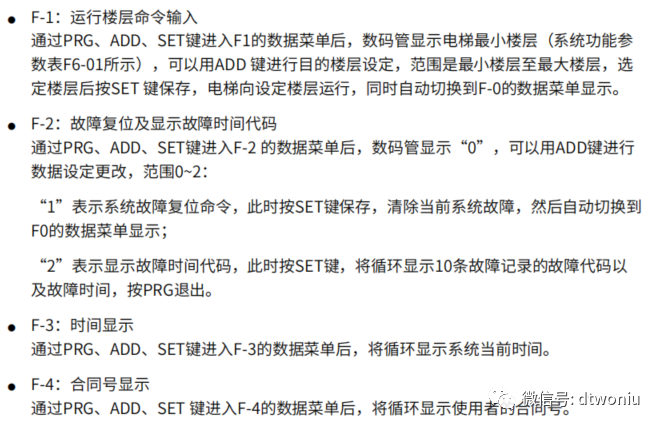

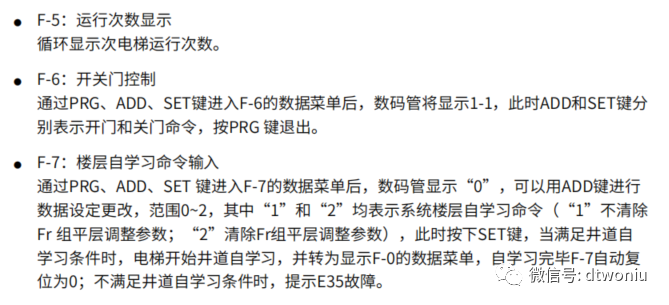

测试维护操作介绍

测试操作—上行超速保护测试

1.F-8=24或者F3-24=24测试功能触发成功以后：

2.清除所有的外呼，禁止所有的外呼登记

3.继续响应已登记的内呼，不再接受新登记的内呼指令

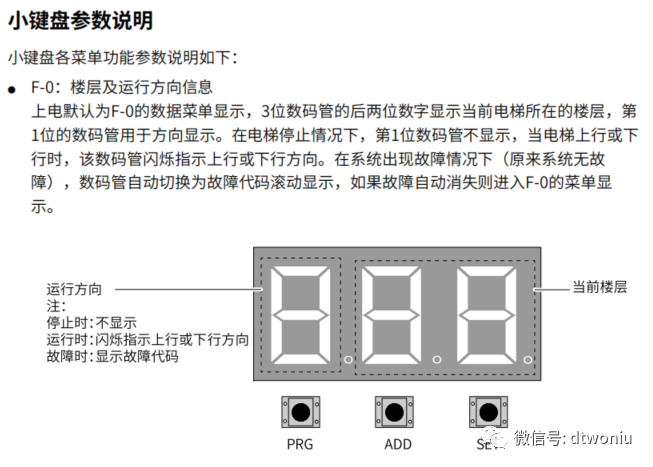

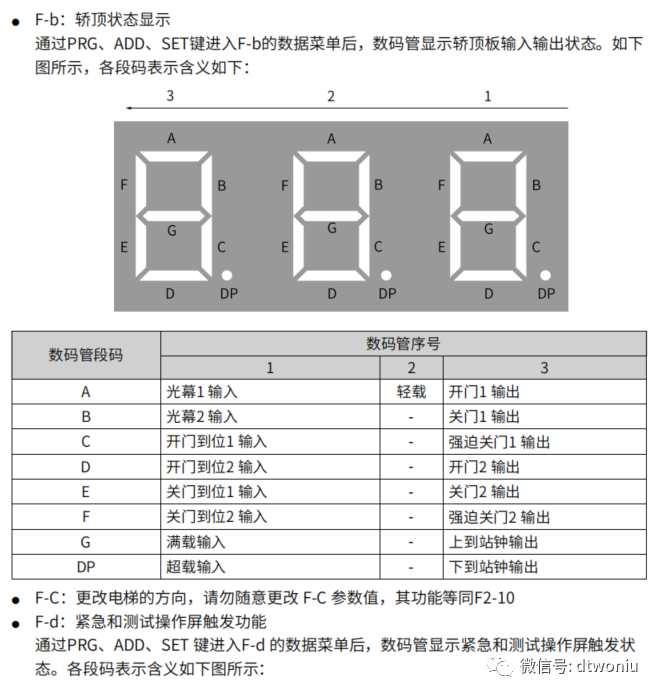

4.数码管T24、运行及楼层信息交替显示，T24显示2S，运行方向和楼层显示5S，脱离并联群控

5.内外呼响应完成之后，等待电梯关门。关门3S之后前往最低服务楼层，禁止开关门

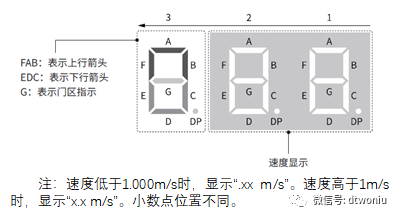

6.到最低服务楼层以后，数码管切换为运行方向及速度显示，电梯以F7-32设置的额定速度的百分比运行至最高服务楼层（测试过程屏蔽E33故障）

7.测试运行中数码管显示当前实时的运行速度，电梯超速保护以后结束测试过程，数码管显示ESC字符2S

动态抱闸力测试

人为确认 [保证有足够的溜车距离，空载上行时，电梯呼到最低层，满载下行时，电梯呼到最高层

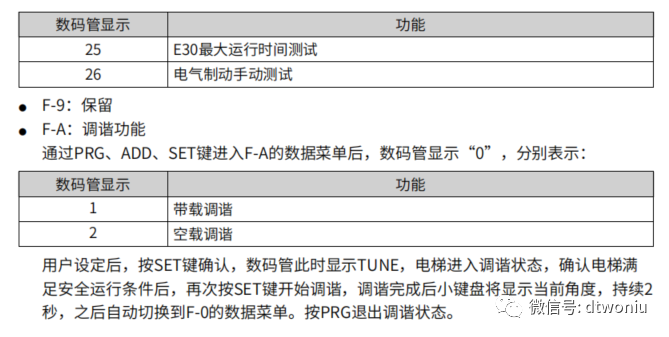

F3-24=20或者小键盘F-8=20，进入测试模式；

 电梯到达1楼以后，数码管闪烁显示“- - -”，提示按下确认按键（COM按键）或小键盘SET键，

COM按键长按1S后，启动测试，轿厢启动运行，数码管显示当前运行方向和速度。

运行过程中长按测试按键1S选择测试的抱闸（TEST1（或小键盘UP键）测试左抱闸、TEST2（或小键盘SET键）测试右抱闸，

同时按下TEST1和TEST2测试双抱闸，小键盘不支持测试双抱闸）。1S以后选择的抱闸下闸。

数码管显示动作的抱闸（b01表示左抱闸、b02表示右抱闸、b03表示双抱闸）。

在4S之内停下来（反馈速度小于0.02m/s）认为测试成功，否则认为测试失败。成功数码管闪烁显示SUC，失败闪烁显示Err。

测试结束之后等待20S退出，或者打紧急电动立即退出。退出时数码管显示闪烁显示ESC字符2S。

在测试过程中超时30S无操作也会退出。

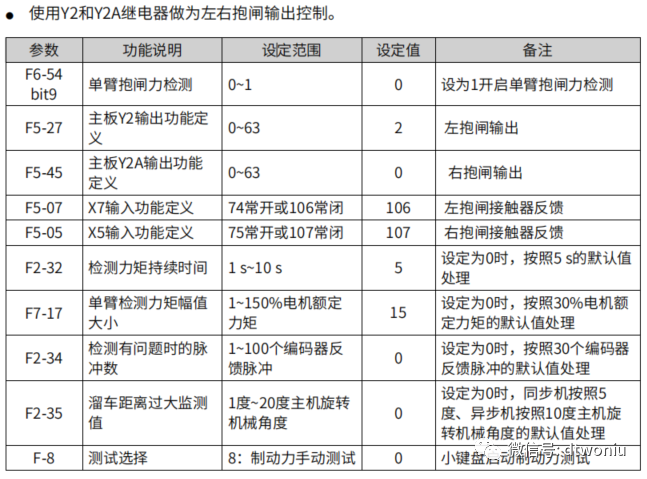

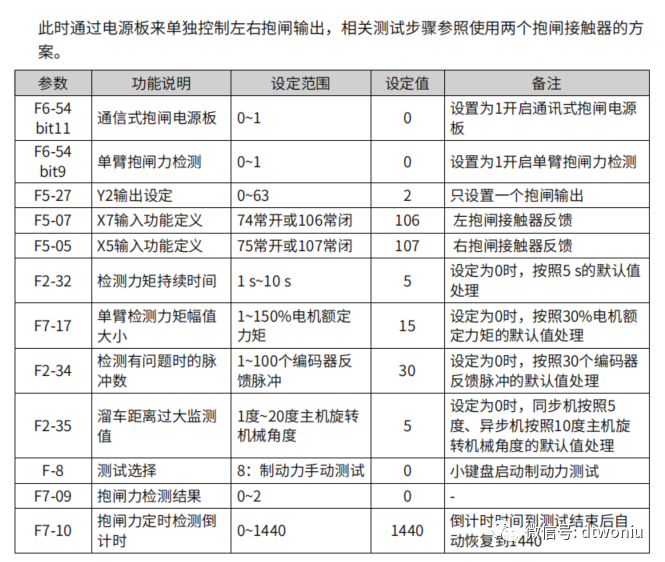

制动力检测功能

单臂测试：使用PCB-D1通讯式抱闸电源板

紧急操作——电动松闸救援

l当电梯停电轿厢停在非门区位置时，需要使用电动松闸溜车救援，将轿厢移至开锁区域。电动松闸溜车救援步骤如下：

1.从无机房板MK5接口上拔出MK5A电缆插头；

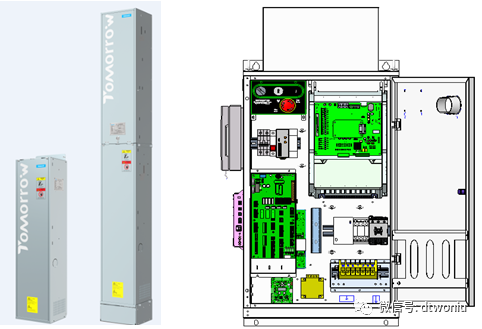

2.将无机房柜内MK5B插头插到操作板MK5插座上；

3.使用电动松闸将电梯溜至门区，操作方法详见电动松闸说明；

4.轿厢溜至开锁区域后，使用三角钥匙打开对应的层门，放出被困人员；

5.救人完成后，将MK5A插头复原。

l电动松闸操作说明：

1.市电正常时，电动松闸装置不响应外部按钮输入，松闸功能失效，市电给蓄电池充电

2.市电掉电时，工作流程如下：

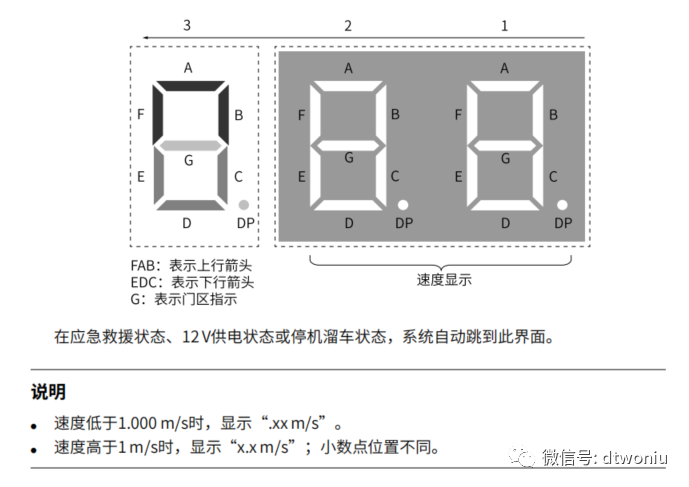

l在应急救援状态、12 V供电状态或停机溜车状态，控制板的三位LED显示自动跳到溜车救援信息指示界面，如下图所示：

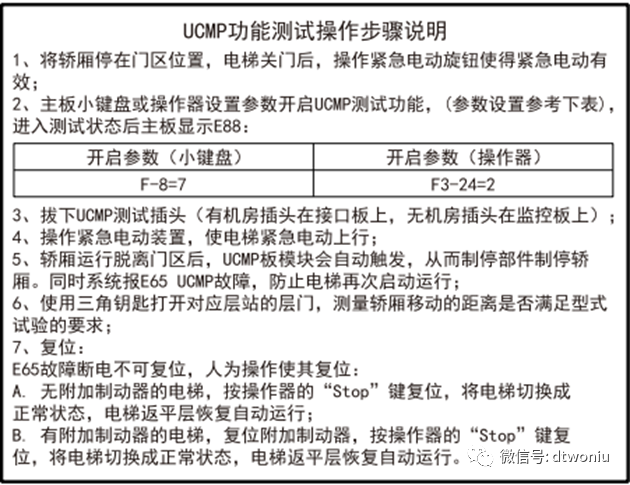

UCMP测试

限速器安全联动试验

限速器安全钳联动测试

1、打紧急电动；

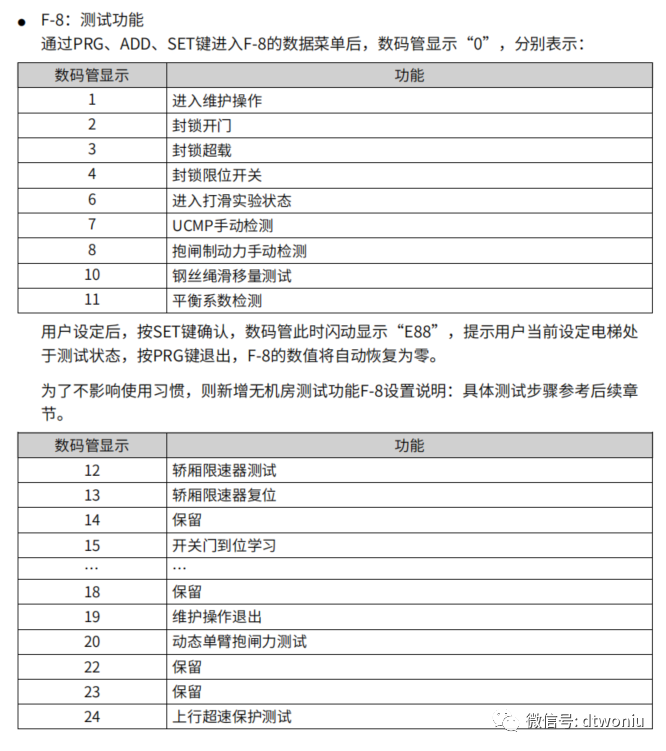

2、F-8=12/13或者F3-24=3/4测试功能触发成功以后，小键盘数码管闪烁显示TST；

3、长按无机房显示板的TEST1+COM，1S以后限速器动作继电器输出，数码管闪烁显示T12；

4、松开按钮以后，限速器动作继电器停止输出，数码管切换为TST显示；

5、紧急电动下行，直至钢丝绳和曳引轮打滑，此时安全钳动作。

安全钳&限速器复位

1、重复限速器测试步骤1、步骤2；

2、长按TEST2+COM，1S以后限速器复位继电器输出，数码管闪烁显示T13；

3、松开按钮以后，限速器复位继电器停止输出，数码管切换为TST显示；

4、紧急电动上行，此时轿厢被抬起，安全钳自动复位
