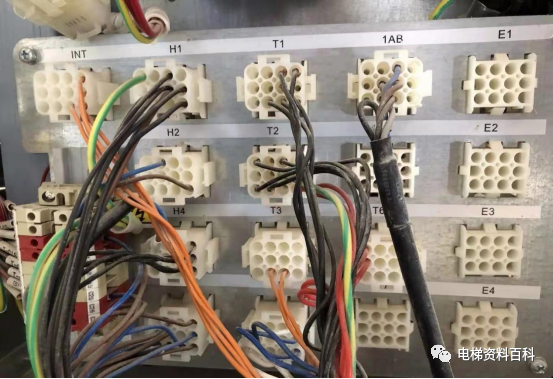

M1-5到M1-6：短接井道急停开关。

M1-9到M1-10：短接盘车轮开关。

T1-3到T1-4：短接轿顶安全开关(安全窗开关、轿顶急停开关、安全钳开关)。

M1-1到M1-2：短接机房安全开关(限速器开关)。

H1-1到H1-8：短接井道安全开关(上极限开关、下极限开关、缓冲器开关）。

H1-8到H1-2：短接底坑安全开关(底坑急停开关、涨紧轮开关)。

H2-9到H2-1：短接厅门门锁。

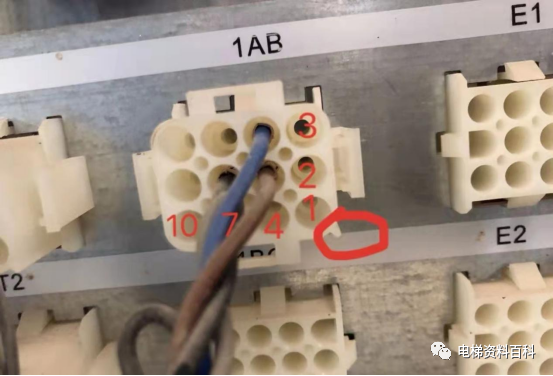

插件引脚号如下图:

插件引脚号排序

12脚9脚6脚3脚

11脚8脚5脚2脚

10脚7脚4脚1脚

注意:插件引脚不要搞错了，容易烧坏设备

T1-6到T1-7：短接轿门门锁。

H2-8到H2-7：短接下极限开关。

H2-12到H2-11：短接上极限开关。
